/iap(/xca» nodepoiHOcm.. pacmSapoM

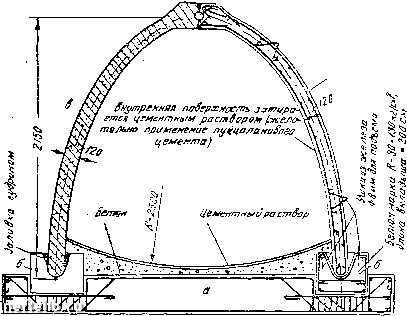

Фиг. 293

Пример железобетонного канала сборной конструкции л-основание из блоков или аабнвное на месте,- tf-блоки вкладыши; о-блоки боковые

8. Открытые земляные каналы

Наиболее дешевым решением при проектировании канализационной сети является-устройство открытых земляных каналов с отмосткой. Она осущесгьляется в пределах смоченного периметра, соответствующего уровню сточных вод в сухую погоду или, в зависимости от грунтов и расчетных скоростей, в пределах ьсего живого сечения потока. Открытые земляные каналы применимы на нефтепромыслах, а также для отвода дождевых сточных вод за пределами территории неф1 еперерабатывающнх заводов.

В открытых земляных каналах при небольших уклонах для получения незаилящих расчетных скоростей i редусматривает-. ся в пределах смоченного периметра гладкое покрытие (заливка швов мощения, штукатурха, покрь1Тие плит1.ми и пр.).

Допускаемые коэффициенты откоса т трапецоидгльныхканалов для глубин до 10 м. показаны в табл. З2З [-9].

Значение коэффициента тп принимается также по табл. 324.

Пример трапецоидального- канала показан на фиг. 294. Ширина канала по низу должна приниматься не менее 0,5 м..

По ТУ24-108-48 Главгидроэиергостроя.

Таблиц а 324

ПО Н и ТУ 141-56.

Фиг. 294

Открытый земляной канал трапецеидального сечения с мощеными откосами и дном

. о-слой подготовки н мощеиия.

9. Открытые прямоугольные каменные каналы -Земляные каналы трапецоилальной формы целесообразно применять при неглубоких заложениях, в противном случае получается большая ширина канала поверху.

Преимущественное распространение в нефтепромысловой практике получили прямоугольные каналы, сложенные из, местного стенового материала или бутобетона, открытые или перекрытые съемными плитами.

НаиЕыгоднейшая, с гидравлической точки зрения, форма сечения имеет отношение глубины заполнения канала к его ширине, равное 2 : 1. На практике обычно это отношение принимается близким к 1:1.

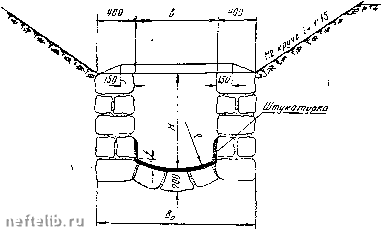

На фиг. 295 показан типовой крнал каменкой кладки пра. ширине 600-1000 мм и высоте 1000-1200 мм.

Фиг. 295

Типовой каменный прямоугольный канал из местного камня

Для улучшения гидравлических условий, при отводе сточных вод в сухую погоду, дну канала придается форма обратного полуциркульного-свода радиусом /?, равным ширине канала.

В пределах смоченного периметра при расходах Б сухую погоду канал по;-<ры8ается гладкой штукатуркой.

При плоском рельефе-местности и небольших уклонах для повышения расчетной.скорости в условиях сухой погоды, в--прямоугольных каналах:

Фнг., 2S6

Каменный канал с бетонным лотком

предусматривается устройство полуциркульного лотка, который назначается для отвода производительных сточных вод.

Типовой канал с полуциркульным лотком показан на фиг. 296.

Спиральная армалтупа

/ООО

Фиг. 297

Кольцо рабочей камеры смотрового колодца

§ 91. СМОТРОВЫЕ КОЛОДЦЫ

В конструкцию колодца входят следующие элементы.

Рабочая камера, состоящая из колец диаметром 1 м, устанавливаемых на бетонном основании, имеющем открытый лоток. Кольца рабочей камеры изготовляются ий бетона марки 140 толщиной стен при ручной набивке 100 к.и, при механизированной-80 мм (фиг. 2у7) и соединяются на цементном растворе 1 :2.

При диаметрах канализационных трубопроводов более 5J0 мм диаметр рабочей камеры принимается равным не менее 1,2 м при толщине стенок 80-100 мм, но при обязательном их армировании. Ширина полок в лотковом основании должна получаться не менее 200 мм.

При диаметрах трубопроводов более 500 мм применяются так же набивные на месте прямоугольные колодцы длиной \ м -л шириной равной наружному диаметру трубопровода + 0,4 м.

Рабочая камера может выполняться круглой формы из лекального кирпича с толщиной стенок в сухих грунтах при глубине заложения до 4 м-\20 мм, в мо;<рых грантах при глубине заложения более 4 х-250 мм, или прямоугольной формы из прямого кирпича с толщиной стенок во всех случаях-250 мм.

Высота рабочей камеры принимается не менее 1,8 м до полки лотка, а глубина лотка в колодце -равной диаметру наибольшей трубы, присоединяемой к колодцу.

Конус высотой 0,7 м является переходной частью между рабочей камерой и горловиной. Для удобства спуска в колодец конус изготовляется с одной образующей, направленной вертикально (фиг. 298).

Толщина бетонных армированных стенок конуса принимается равной 100 мм.

Конус может быть выполнен из кирпичной кладки с напуском одного ряда кирпича над другим в 25 лгл: при применении лекального кирпича и 40 мм-при применений прямого. Тол-

щина стенок кирпичного конуса принимается равной 120 млс в сухих грунтах И 250 М.М. - в мокрых.

Горловина диаметром 0,7 .и, изготовленная заводским способом из бетона марки 17ii с толщиной стенок 80 мм, или из кирпичной кладки с толщиной стенок при лекальном кирпиче в сухих грунтах 120 мм и в водо насыщенных груьтах - 250 мм (фиг. 299).

Слира/гг/кая арат

5ф6.

Спиралы/ш> арма-

Фиг. 298 Конус смотрового колодца

Фиг. 299 Горловина смотрового колодца

В нефтепромысловой и нефтезаводской практике по соображениям техники безопасности на канализационной сети, отводящей сточные воды, коп рые могут выделять газы и пары, колодцы устанавливаются 6..3 горливин в составе колец и конуса вверху.

Чугунный люк, состоящий из опорного кольпа (седла) и крышки. Конструкция колодцев принимается по ГОСТу 3634 - -4". На участках, заливаемых паводковыми водами, колодцы закрываются двойней крышкой.

Вес корпуса люка-73 кг, вес крышки-7* кг.

Для спуска в колодец устанавливаются по вертикальной образующей в шахматном порядке скобы через каждые 35 см по высоте друг от друга. Ширина их 12-20 см, отход от стенок-12-15 см. Изготавливаются они литыми из чугуна или из круглой стали, диаметром -18-22 мм.

При устройстве колодцев в водонасыщенных грунтах наружная поверхность их покрывается цементной штукатуркой состава 1 : 2 и толщиной 2 см. При наличии агрессивных грунтов и грунтовых вод кладка колодцев и штукатурка осуществляются из пуццоланового портланд-цемента.

Конструкция бетонного колодца и его лотковой части показана на фиг. 300.

Смотровой бетонный колодец прямоугольной формы показан на фиг. 302.

При соединении каналов большого диаметра кривая поворотов должна осуществляться радиусом не менее 5 диаметров. Пример камеры слияния крупных каналов показан на фиг. 301.

8uS cSsfscff jijexaj no A

Фиг. 300 Круглый бетонный смотровой колодец

>1о А £

350

/?а А

о

Jf*2S0*2i-

/ 1

Фиг. 302

Схема соединения крупных каналвв

Фиг. 301 ,

Бетонный прямоугольный колодец
