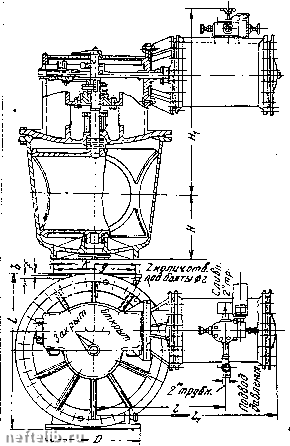

Фиг. 83 Затвор автоматический конусный фланцевый с гидроприводом 32ч701бр:

32ч701нж

а-общий вид; 5-кинематическая схема укачатель положения с электровыключателямн; 2- механизм привода; 3-гидропривод; 4-механизм подъема; 5-конусный- зчтв"р; 6-гидропривод золотника; 7-солеяоид; 8-большой золотник; 9-малый золотник.

On /засоса

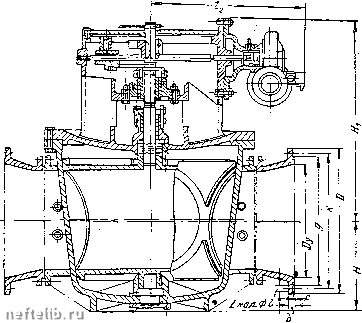

Фиг. 84. Затвор конусный фланцевый с электроприводом 30чЭ02бр; 32чЭ02шк

Таблица 146

Затвор поворотный ДИСКОВЫЙ с электро-или гидроприводом 32ч904р, 32ч704р; ру для Dy = 1200 и 1400 = 10 кПсм Ру ДДЯ Dy = 1600 = 6 кГ/см? (фиг. 85).

Основное назначение-применяется на трубопроводах для вбды при температуре до 60° С

Пределы применения: pf, для Dy = 1200 и 1400=10 kFjcm"-; Яраб для Ду =1600=6 кГ1см?: 7"раб = 60° С

Dy 1

D К g / b

&

Вес, кг

1200 500 1450 1380 1325 5 56 41 1370 750-982 32 2718

1400 600 1675 1590 1525 5 62 48 1500 925 982 36 3500

2600 600 1820 1760 1710 5 48 34 1611 1020 982 40 4146

приводом пот/Уз2ч9о1р"" Р""*" "Р

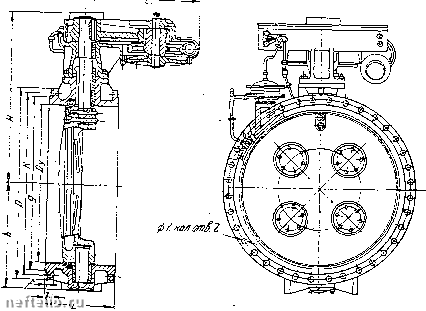

Фиг. 85

Затвор поворотный дисковый с электроприводом или гидроприводом

32ч904р; 32ч704р

§ 13. ЗАЩИТА ВОДОПРОВОДОВ ОТ КОРРОЗИИ

1. Выбор типа изоляции

Укладываемые в землю стальные водопроводы следует покрывать противокоррозионной изоляцией, а при наличии блуждающих токов, кроме того, устраивать активную защиту (например дренажную).

Выбор типа противокоррозионной изоляции производится на основании табл. 147 и 148.

Таблица 147

Тип изоляции

Характер грунтоз и участков

Нормальная Усиленная

Весьма уснлеиная

Водопроводы, укладываемые в грунты с низкой и нормальной коррозионностью.

1. Водопроводы, укладываемые в грунты с повышенной коррозионностью.

2. Участки водопроводов," укладываемые в грунты с низкой и нормальной коррозионностью на вводах во владения.

1. Водопроводы, укладываемые в грунты с высокой коррозионностью.

2. Участки водопроводов, укладываемые в грунты с повышенной коррозионностью на вводах во владения, переходах железнодорожных и трамвайных путей.

3. Участки водопроводов на подводных частях переходов через реки, каналы и т. п., переходы через затапливаемые поймы рек, топкие болота.

2. Типы противокоррозионной изоляции

Таблица 148

Нормальная j 1. Грунтовка

2. Битумное покрытие (первый слой)

3. Битумное покрытие (второй слой)

4. Крафт-бумага

Усиленная J 1. Грунтовка

2. Битумное покрытие (первый слой)

3. Битумное покрытие (второй слой)

4. Гидроизол

5. Битумное покрытие (третий слой)

6. Битумное покрытие (четвертый слой)

7. Крафт-бумага-

Окончание т а-б л. 148

Весьма усиленная

1. Грунтовка

2. Битумное покрытие (первый слой)

3. Битумное покрытие (второй слой)

4. Гидроизол

5. Битумное покрытие (третий слой)

6. Битумное покрытие (четвертый слой)

7. Гидроизол

8. Битумное покрытие (пятый слой)

9. Битумное покрытие (шестой слой) 10. Крафт-бумага

Примечания. 1. Для противокоррозионной изоляции следует, по возможности, употреблять грунтовку я битумное покрытие, выпускаемые промышленностью в готовом виде.

При приготовлений грунтовки и битумного покрытия на месте должны применяться материалы, отвечающие следующим требованиям:

!) нефтяной битум (ГОСТ 1544-46)-марка IV или смесь марок III и

2) бензин автомобильный (ГОСТ 2084-51);

3) каолин а порошке (ОСТ НКТП 2371), дающий не более 2% остатка на сите с 4900 отверстиями на 1 см-, имеющий влажность не-выше 3%.

2. Грунтовкой является раствор битума в бензине а отношении 1:3 по объему, удельный вес грунтовки-0,8-0,82.

3. Битумное покрытие приготовляется из битума марки IV или смеси битумов марок 111 н V в примерном соотношении 1:1 и каолина по ОСТУ НКТП 2371.

4. При производстве работ по наложению противокоррозионной изоляции в зимнее время (пги температуре ниже--5°) в состав битумного покрытия вводится осевое масло в количестве 3% по весу (ГОСТ 610-48).

5. 1 идроизол, применяемый в качестве усиливающей обертки, должен приготовляться из картона, изготовленного из асбестового волокна, путем пропитки его нефтяным битумо.м.

ГЛАВА IV

ИСТОЧНИКИ ВОДОСНАБЖЕНИЯ И ВОДОЗАБОРНЫЕ СООРУЖЕНИЯ § 14. ВЫБОР ИСТОЧНИКА

Выбор источника водоснабжения должен быть обоснован технико-экономическими соображениями, а для питьевого водоснабжения и санитарными соображениями.

При наличии поблизости от проектируе.мого объекта промышленного, городского или районного водопроводов они должны рассматриваться в качестве возможных источников водоснабжения при условии соответствующего их расширения реконструкции или постройки дополнительных сооружений.

Источники производственного и хозяйственно-питьевого водоснабжения, место забора воды из них, схемы хозяйственно-питьевого водоснабжения, а также проектные задания на водозаборные сооружения, должны быть согласованы с местным Советом депутатов трудящихся.

Выбор источника производственного и хозяйственно-питьевого водоснабжения должен производиться с учетом обеспечения факторов, приведенных в табл. 149 (по Н и ТУ 126-55-н ГОСТу 2761-57).

§ !5. ВОДОЗАБОРНЫЕ СООРУЖЕНИЯ ДЛЯ ЗАБОРА ВОДЫ ИЗ ОТКРЫТЫХ ВОДОЕ.МОВ

Водозаборные сооружения на открытых водоемах должны проектироваться с учетом гидравлического и ледового режимов, условий судоходства и проч. При необходимости должны быть приняты меры для предохранения сооружений от повреждения льдом, плотами и судами. Выбор .места для устройства водозабора из открытых водоемов, проектирование водозаборных сооружений, решение вопроса о необходимости: регулирования источника, крепления берегов и пр. должны производиться на основании гидрологических, геологических it топографических изысканий, а при выборе места под водозабор хозяйственно-питьевого водоснабжения-и санитарных: изысканий.
