Примерное устройство впуска сточных вод показано на фиг. 281, а устройства для сбора и отвода нефти и откачки воды из аварийной емкости в нефтеловушку на фиг. 280. Глубина аварийной емкости принимается от 2 до 4 м.

6S0 fSOO SOL


Фнг. 250

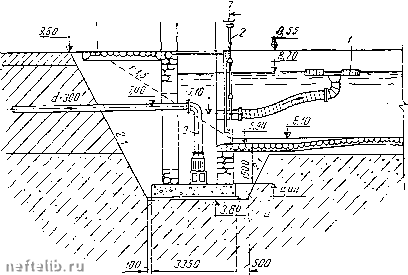

Устройство для откачки сточион воды из аварийной емкости и для сбора

нефтяной пленки

1-аоплавог для сбора нефти; 2-шиберный затвор; 3-трубопровод дл« втжачи! воды прн опорожнении; -засыпка с утрамбовкой.

§ 87. ПРУДЫ ДОПОЛНИТЕЛЬНОГО ОТСТОЯ

Пруды дополнительного отстоя имеют назначение усреднять качество сточных вод, поступающих из нефтеловушек, и дополнительно очищать их от нефтепродуктов и механических примесей перед поступлением их на фильтры для доочистки.

Объем прудов дополнигельного отстоя pacc4HfbiBaeTCfl на шести-двадцатичетырехчасовое пребывание в них сточных вод.

Пруды проектируются открытыми с мощеными откосами" 1:1,5, снабжаются поплавковыми или другими нефтеуловителями и приемными трубами для откачки или самотечного отвода воды равномерным расходом на установки для доочисткн.

Поплавковые нефтеуловители устраиваются по принципу, показанному на фиг. 280. Отвод воды из пруда осуществляется через камеру, снабженную шандорными брусьями (фиг. 282), позволяющими поддерживать уровень воды в прудах на желаемой отметке. Поплавковый нефтеуловитель целесообразно





р п п п П П I-

>fi--ir-ij uuuuu/Liuuuu


" " Г! " "

U U ц-U U и U ст

Фнг. 283

Пруды дополнительного отстоя (по проекту «Гипроспецнефти») i - пефтесборпые трубы; 2 - передвижная форма; Л -тележка для перевозки фермы п другоН пруд; подводящая труба; 5 -отводящая труба.



располагать у торцовой стороны контура пруда, к которой должна сгоняться господствующим в.тром плавающая пленка нефти.

Пруд принимается глубиной от 2 до 3 м, удлиненной формы.


Фиг. 282

Устройство для отвода сточной воды из прудов дополнительного отстоя

J-трубопроаод, отводящий сточную воду; 2-решетка; 3-камера для приема отводимой воды; 4-пазы для закладки шандорных брусьев.

В водопроницаемых грунтах в тех случаях,когда возникает необходимость избегать фильтрации сточных вод в грунт, под мощением предусматривается устройстьо экрана из мятой глины толщиной 25-40 см.

На фиг. 283 показан пруд дополнительного отстоя, выполненный по проекту Гидроспепнефш. Пруд снабжен приспособлением для сгребания плавающей нефтяной пленки. Это приспособление установлено на ферме, движущейся по рельсовым путям вдоль секции пруда. Нефть собирается вращающимися, нефтесборныма трубами. Каждая секция пруда дополнительного отстоя имеет следующие размеры:

Расстояние между рельсами (длина фермы)......... -17 м

Ширина зеркала воды секции.................~г

Длина секции.........................-З,

Глубина секции полез ая...................

, , строительная..............• . . . - 3,

Покрытие откосов 1 : 1,5 и дна-бетонные плиты толщиной . - lIcM Продолжите.ллиость отстаивания............-6-8 часов

В табл. 312а (стр. 668) показаны размеры типовых прудов Гипроспецнефти.

§ 88. БУФЕРНЫЕ ПРУДЫ

Буферные пруды представляют собой расположенные у водоема открытые земляные обвалованные или , коааные емкости с Откосами, в зависимости от грунтовых, условий. 1,0 г ,5- 1,0 -1,75 с замощением.

Буферные пруды предназначаются для усреднения качества сточных вод перед их выпуском в водоем и является защиг-ным сооружением для водоема. В буферных прудс(Х в известной степени происходит так же доочистка сточных вод путем окисления загрязняющих продуктов за счет растворенного в воде кислорода, пополняемого в процессе атмосферной реаэрации.

Для усиления процесса атмосферной реаэрации рекомендуется в буферных прудах предусматривать устройство каскадов или установку разбрызгивателей для поступающих сточных вод.

Буферные пруды рассчитываются на объем, равный ие~ нее чем двухсуточному объему поступающих в пруд сточных вод. Глубина пруда принимается в среднем 1,5-2,5 л с учетом условий рельефа местности.

Прудам может быть придана вытянутая форма путем их деления на секции или путем устройства внутренних перегораживающих стенок.

Примерное устройство впускной камеры с подачей воды по запорному трубопроводу показано на фиг. 284.


Фнг. 284

Устройство для подачи сточной воды насосами в буферный пруд

/-подающая труба; 2-ограждающий вал. --J-

Выпуск сточных вод осуществляется через камеру (фиг. 285) с щандорньши брусьями, позволяющими устанавливать, горизонт воды в пруде на требуемом уровне. Висячей перегородкой должен быть прегражден слив плавающей нефтяной пленки в водоем.

Для сбора пленки должны быть предусмотрены поплавковые нефтеуловитрла или поворотные сливные трубы (смфиг.; 280 и 283). , . .
