ГЛАВА X

СИСТЕМА СБОРА И ОТВОДА СТОЧНЫХ ВОД НЕФТЕПЕРЕРАБАТЫВАЮЩИХ ЗАВОДОВ

§ 42. ПРИНЦИПИАЛЬНАЯ СИСТЕМА СБОРА И ОТВОДА СТОЧНЫХ ВОД НЕФТЕПЕРЕРАБАТЫВАЮЩЕГО ЗАВОДА

В основу проекта организации сбора и отвода сточных вод нефтеперерабатывающего завода должны быть положены следующие принципиальные установки, принятые в „Основных положениях и исходных данных для проектирования водоснабжения и канализации нефтеперерабатывающих заводов",утвержденных Miin СССР 11/XII-I956 г.:

а) сточные воды, выпускаемые из заводских установок.» должны быть в максимально возможном количестве использо-Езны в системах оборотного водоснабжения. Этим путе.м значительно сокращается выпуск нефтезаводских сточных вод в водоемы общественного пользования. В свою очередь это уменьшает загрязнение водоеиов продуктами, оказывающими вредное влияние на технические и санитарные качества природных вод и на рыбное хозяр";ство;

б) для каждой категории сточных вод должны обеспечиваться способ очистки и состав очистных сооружений, соответствующие характеру и степени их загрязнения. Этим достигается сокращение общего объема заводских очистных установок к постоянство режима их работы. При раздельной очистке сточных вод снижается не только стоимость сооружений, но и. повышается их эффективность;

в) раздельным сбором и отводо.м должна быть исключена Еоз.можность взаимного влияния сточных вод, примеси которых могут дать продукты реакции, вредно влияющие на качество сточных вод, на их способность подвергаться очистке и на сохранность канализационных устройств;

г) в максимальной степени должно быть обеспечено извлечение и использование ценных продуктов, а также снижение безвозвратных потерь нефти, что достигается рациональным

подбором состава сооружений по улавливанию нефтепродуктов и по регенерации химических реагентов.

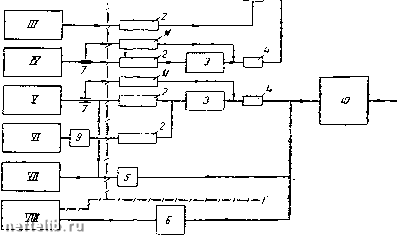

Принципиальная схема сбора и отвода сточных вод нефтеперерабатывающего завода показана на фиг. 194.

I-Tif

Фиг. 194

Принципиальная схе.ма сбора и отвода сточных вод рабатывающего завода

нефтепере-

/-условно чистые сточные воды I категории: Я-условно чистые сточные воды П категории; /Я-сточные воды барометрических конденсаторов вакуумных установок и AT; 7К-сточные воды от промывки технологических площадок, товарных и промежуточных парков я пр.; К-сточные воды от установок для подготовки нефти и сырьевых парков; -сернисто-щелочные сточные воды; К.Я-кислые сточные воды; .КЯ/-сточные воды катализаторных фабрик и цехов по перераОотке парафинов и газов; А-первая система оборотного водоснабжения. 5-вторая система оборотного водоснабжения; 5-третья система оборотного водоснабжения; Г-четвертая система обогстного водоснабжения. У-несЬтеотделигель; 5-нефтеловушка: J-пруд дополнительного отстоя; J-фильтр для доочистки: 5-нейтрализатор; 6-спецочистка: 7-ливнесброс; 5-установка для отдувки сероводорода; 9-регенератор щелочи; 75-буферный пруд; -аварийный амбар для

дождевых стоков.

1. Условно чистые сточные воды 1-он категории от устано-Еок по переработке нефти и тяжелых нефтепродуктов, после очистки в нефтеотделителе 1 с расчетным временем отстаивания 30 мин. , полностью направляются для повторного использования в заводских производственных процессах и сброс их в водоемы исключается.

Эти Еоды образуют 1-ю систему оборотного водоснабжения завода.

2. Условночистые сточные воды 2-й категории от установок по переработке легких дистиллятов и газов после очистки в нефтеуловителе 2 с временем отстаивания 20 мин. также полностью направляются для повторного использования н сброс их в водоем исключается.

Эти воды образуют 2-ю систему оборотного водоснабжения завода.

3. Воды конденсаторов смешения атмосферных установок и барометрических конденсаторов, вакуумных установок, характеризующиеся присутствием значительного количества нефти и сероводорода (при переработке сернистых нефтей), после очистки в нефтеловушках 2 и на установках 8 по отдувке HjS направляются для повторного их использования. Они образуют 3-ю оборотную систему водоснабжения, обслуживающую только барометрические конденсаторы АВТ. Сброс этих вод в водоем исключается.

4. Сточные воды от промывки технологической аппаратуры производственных площадок, лотков, из товарных п промежуточных парков, отдельных технологических аппаратов и насосных станций, от дренажа аппаратов и проч., а также сток дождевых вод с площадок технологических установок и резереуарных парков (кроме сырьевых), загрязненных смытыми нефтепродуктами н минеральной взвесью, должны быть отведены по отдельной промышленно-ливневой канализации.

По промышленно-ливневой канализации сточные воды направляются на очистные сооружения 2 для извлечения нефти и далее в пруды дополнительного отстоя 5 (с продолжительностью отстаивания 6 час.) и на доочистку на песчаных фильтрах 4. Очищенная вода может быть направлена для повторного использования в 1-й системе оборотного водоснабжения завода для условно чистых вод.

Дождевые сточные воды в период выпадения атмосферных осадков подлежат отводу через водосливную камеру 7, установленную перед очистными сооружениями, по ливнеспуску в сборную емкость 11, которая может использоваться также для приема нефтепродуктов прн авариях.

В сборной емкости И происходит отстаивание нефтепродуктов, которые перекачиваются в нефтеловушку 2 промышленно-ливневой канализации, а отстоявшаяся вода-на доочистку на песчаных фильтрах 4 той же системы канализации.

В промышленно-ливневую канализацию нефтезавода под-кл.ючаются также сточные воды от охлаждения подшипников и СРльников насосов и загрязненные нефтепродуктами воды от отдельных установок.

Выпуск очищенных сточных вод из системы промышленно-ливневой канализации завода- в общественные водоемы исключается.

В период выпадения атмосферных осадков на очистные сооружения промышленно-ливневой канализации поступает удвоенное количество сточных вод сухого периода времени.

5. Отдельная канализационная сеть предусматривается для сточных вод от установок для подготовки нефти (электрообес-соливэющие и термообессоливающие установки), от сырьевых парков и дегидраторов атмосферных установок. Степень и характер загрязнения этих сточных вод и высокая минерализаоия вызывает необходимость их сброса в водоем или в пруды испарения. В этих условиях смешение сточных вод от установок для подготовки нефти и сырьевых парков с другими сточными водами в общезаводской канализации становится нецелесообразным.

Канализация сточных вод от сырьевых парков и от подготовки нефти должна принимать также воды, сливае.мые из илонакопителей и небольшое количество дождевых вод, выпа-, .дающих в пределах обвалованных площадок сырьевых парков и на площадках установок ЭЛОУ.

Перед сбросом этих сточных вод после нх очистки з водоем или по другому направлению, они должны подвергаться усреднению и доочистке в буферных прудах с временем пребывания в них не менее двух суток.

6. Сернисто-щелочные сточные воды, характеризую-щиеся присутствием значительного количества отработанных свободных натровых щелочей, свободного сероводорода, сульфидов (NajS) и бисульфидов (NaHS), меркаптанов (RHS) и нефте-проду.ктов, требуют организации самостоятельной канализации. Отрицательные последствия объединения сернисто-щелочных с другими Сточными водами нефтеперерабатывающих заводов изложены в § 40.

В системе канализации для отвода сернисто-щелочных сточных вод должны быть предусмотрены регулирующие емкости Р для равномерной подачи в сеть щелочных растворов и нефтеловушка для извлечения нефтепродуктов. После указанной предварительной очистки эти сточные воды направляются в канализационную систему от установок по подготовке нефти для совместной доочисткн в прудах дополнительного отстоя, песчаных фильтрах и буферных прудах. Возможность использования сернисто-щелочных сточных вод в оборотных системах водоснабжения исключается.

7. Отдельная канализация должна предусматриваться для отвода кислых сточных вод, содержащих в значительном количестве серную кислоту и нефтепродукты. Кислые сточные воды должны отводиться до пункта 5 их нейтрализации в керамиковых трубах с применением кислотоупорных стыков и кислотоупорной изоляции всех устройств на сети.

Эти сточные воды, в зависимости от количества и концентрации серной кислоты, могут быть направлены в канализацию ще-
