Общий объем взвешенных веществ, осаждающихся в нефтеловушках и песколовках в мсут, определяется по формуле

тт> Я.-а-п-86Ю0-100

где р-расчетный расход сточных вол, л/сек;

а-количество взвешенных веществ в сточных водах, г/л; л-процент осаждающихся взвешенных веществ;

J3-процент влажности осадка; Тп -удельный вес породы.

Продолжительность накопления осадков в песколовке принимается до 2 суток.

Нормативные показатели для определения объема и качества осадков в песколовках и нефтеловушках приводятся в табл. 264.

Таблица 264

3. Песколовки для предварительного осаждения механических примесей

Расчет песколовок для стоков нефтеперерабатывающих заводов производится приемами, принятыми в пра:<тике проектирования очистных сооружений населенных мест, согласно НиТУ 141-56. .

Для стокив нефтепромыслов должны быть рекомендованы песколовки большей ем.кости за счет их удлинения и увеличения глубины проточной части, а также уменьшения скорости течения до 0,2-0,15 м/сек.

Увеличение емкости песколовок вызывается необходимостью обесп >чить задержа? ие песка при залповых выпусках большого киличест.а взвешенных веществ из сборных пунктов, резервуариых парков, при промывке песчаных пробок и пр.

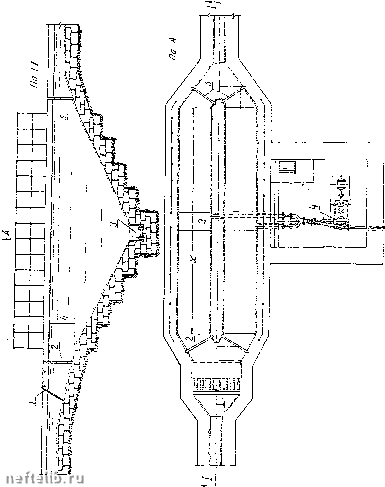

Преимущественное применение в практике предприятий нефтяной промышленности получили песколовки горизонтального типа с одной или двумя воронками для накопления песка, удаляемого с помощью гидроэлеватора или пескового насоса (фиг. 228).

о о

5 is

§ 11 3

" ...

£ i

Оседающий песок по стенкам дна, имеющим уклон 25-30 (соответствующий углу естественного откоса осадка) сползает к приямку 5. Песковые насосы 4 вынесены в особую камеру и установлены „под зaлнв Извлечение песка может осуществляться также Песковыми насосами на вертикальной оси 532

или гидроэлеваторами. Очистка песколовок осуществляется с применением гидрантов для смыва и разжижения песка.

Решетка предусматривается с ручной очисткой.

Число песколовок должно быть не менее двух.

§ 71. УДАЛЕНИЕ ОСАДКОВ ИЗ ПЕСКОЛОВОК И НЕФТЕЛОВУШЕК

Удаление осадков нз песколовок и нефтеловушек может осуществляться гидроэлеваторами (эжекторами), Песковыми насосами и при соответствующих условиях через донные клапаны и другими приемами.

1. Извлечение осадков гидроэлеваторами

Принципиальная схема гидроэлеватора показана на фиг. 229. Рабочая жидкость поступает по трубе / и через сопло 2, при значительно увеличенной скорости, поступает в камеру смешения 5 и в суженную горловину 5. В камере смешения, в результате резкого увеличения скорости образуется вакуум, вызывающий подсасывание воды и песка из емкости 7 по трубе 4. Смесь рабочей воды и жидкости из резервуара поступает в диффузор 6, где происходит уменьшение скорости и повышение напора.

В табл. 265 приведена характеристика гидроэлеваторов системы Мосводоканал-проект, а на фиг. 230 дака их конструкция.

Гидроэлеваторы системы Гипроазнефть и системы ЭШЗ (Э. Р. Шихали-заде) показаны на фиг. 231 и 232, а их характеристики приведены в табл. 266.

Характеристика водяных эжекторов „Главармалита" приведена в табл. 267.

На фиг. 233 показан водяной эжектор 200 ГОСТ 7498-55 для отсасывания воды. Основные параметры эжектора указаны в табл. 268.

Расчет гидроэлеваторов выполняется следующим образом [26].

2 3 5 6-

Фнг. 229 Принципиальная схема гидроэлеватора

Фи-. 230

Гидроэлеватор сигтемы Мосводоканалпроекта

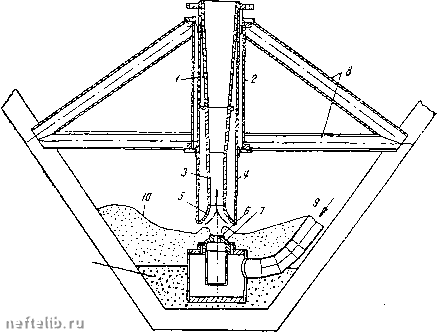

7-шффузор: 2-патрон; З-горловина гидроэлеватора; -приеиная вставка, о-входная часть, г-сопло. 7-крышка; 3-балки крепления: 9-подач» воды; /0-осадок

Фиг. 231 Гидроэлеватор системы Гипроазнефти

/-муфта: 2-труба; 3-корпус: ./-сопло; 6-муфта; 5- двойник; 7-прие.мная труба.

Т а б л И ц а 265 Гидроэлеваторы Мосводоканалпроекта

Т а б л и ц а 266

Таблица 267

Водяные эжекторы Главармалита

Таблица 268
