Т аблица 318		Таблица 319
Содержание ионов С1, мг/л	Вода агрессивна при содержании SOi" более, мг/л	Содержание ИОИоВ SOi", мг/л	Вода агрессивна при содержании Mg" более, мг/л
0-3000 3001-5000 более 5000	250 500 1000	0-1000 1001-2000 2001-3000 3001-4000	5000 ЗОиО 2000 ЮиО

В зависимости от среды, окружающей бетон, в нормы, определяющие агрессивность воды, вводятся коэффициенты прн воде или сильно фильтрующих грунтах: KCb=0,9J, при сла-бофильтрующнх грунтах-kCg = 0,80.

3. Асбестоцементные трубы

Асбестоцементные трубы водонепроницаемы, имеют гладкую поверхность, обладают стойкостью по отношению к агрессивным грунтовым водам и грунтам, имеют малый вес, легко подвергаются распиловке и сьерлению, обладают в 3 раза меньшей теплопроводностью по сравнению с керамиковыми и в 200 раз по сравнению с металлическими трубами (коэффициент теплопроводности 0,18).

Фнг. 289

Трубы асбестобетоиные их заделка (ГОСТ 1839-48)

Асбестоцементные трубы изготовляются гладкими (без рас-рубов) с муфтовыми соединениями. Асбестоцементные трубы и нх заделки показаны на фнг

289 676

Размеры асбестоцементных труб и их вес, а также размеры муфт, показаны в табл. 320 и 321.

Таблица 320

5 S >.

g- =5

Наружный диаметр D

Толщина стенки 5

Длина трубы L

О) 3

Таблица 321 Муфты для асбестоцементных труб (ГОСТ 1839-48)

Асбестоцементные трубы изготовляются из портланд-цемента или пуццоланового портланд-цемента марки 400 (с началом схватыьанйя цемента не менее 1,5 часа) в составе цемента 15 частей и асбестового волокна 1 часть (не ниже 5-го сорта).

Стрела прогиба по длине трубы должна быть не более 12 мм.

Внутренняя поверхность муфты с обоих концов должна нметь по 2-3 нарезки глубиной 2-2,5 мм.

Трубы, применяемые в самотечных "условиях движения жидкости, должны при испытании выдерживать гидростатическое давление не менее 4 ат.

4. Металлические трубы

Металлические трубы (стальные и чугунные) в канализационной практике, применяются лишь в особых случаях: в трудных грунтовых условиях, при прокладке в лё1.совых и лёссовидных грунтах, в рьйонах оползней, зонах высокой сейсмичности, при переходах под железнодорожным полотном, ьа большие уклонах, при малой глубине заложения канализации при наличии больших временных нагрузок. Для канализации могут быть применены некондиционные трубы.

Данные о металлических трубах приведены в гл, 1П.

5. Фаолитовые трубы

Фаолитовые трубы применяются для отвода сточных вод с содержанием серной кислоты до 5%. Фаолитовые трубы соединяются при помощи разрезных чугунных фланцев, стальных неразрезных фланцев или стальных разрезных колец.

Максимальное рабочее давление для изделий из фаолита- 5 кг/см, предельная температура-120" С. Размеры и вес фа-олитоьых труб даны в табл. 322 (каталог фаолитовых труб МХП, 1951).

Та б л и ц а 322

1 Фаолрт-пластмасса, получаемая смешением жидкой резольной (феяол-альдегидной) смолы с асбестом. За границей фаолит известен под торго-1ЫМ названием .Хасег". ted.

цемвнт

Соединение канализационных труб

Стыковые соединения канализационных труб должны быть водонепроницае.иы, не должны разрушаться от воздействия химических примесей в сточных водах и температуры и должны обладать достаточной эл;стичностью.

Трубы (асбестоцементные) с гладкими концами соединяются при помощи муфт на резиновых кольцах. Применяется также заделка зазора между телом трубы и муфты конопаткой смоляной прядью и последующей зачеканкой или обмазкой асбесто цементным раствором или заливкой асфальто-битумной смесью или заделка цементным пояском (фиг. 2.0).

Раструбные трубы (бетонные и керамиковые) могут соединяться способами, описанными ниже.

А с ф а л ьто-б итумный стык. Стык образуется конопаткой Vs глубины раструба смоляной прядью и залив.чой оставшихся .2/3 глубины раструба смесью. Последняя состоит из 70% по весу асфальтовой мастики и 30% нефтебитума марки 111 или из 6% естественного асфальта и 40% нефтебитума Мг.рки Ш. Для залиьки раструбов применяются та.сже смеси, состоящие из 28,5% битума марки IV, 28,5% битума марки III и 43% филлера (изьесткоьой или гранитной муки, цементной пыли и пр.).

При температурах сточных вод порядка 50° С должна применяться смесь битумов марки IV и V. При температурах сточных вод более 50° С асфальтовые стыки не применяются. Не рекомендуется также применение acфaльтo-битyм ых стыков при наличии в сточных водах бензина, бензола и других растворителей битума. Асфальто-битумный стык обладает высокой эластичностью.

Цементный стык. Этот стык осуществляется также конопаткой 7з глубины раструба смоляной прядью и заделкой на /з цементным раствором состава 1 : 1-1 : 2.

Цементные стыки являются жесткими и требуют применения жесткого основания под трубы (трамбовка щебнем,заделка труб в бетон и пр.).

Для придан.4Я стысу некоторой эластичности рекомендуется добавлять в раствор асбестовое волокно.

КислотоупОрный стык. Стык применяется при отводе кислых сточных вод в керамиковых трубах. В кислотоупорных стыках применяются кислотоупорный цемент и квар-

Фиг. 290 Заделка стыков канализационных труб с гладкими

Концами.

Фиг. 291

Заделка раструбного стыка труб глиной для канализации кислых сточных вод

7-асбестовый шнур; 2-иятая глииа

цевый песок. Хорошие результаты получаются при применении для соединения керамиковых раструбных труб расплавленйой серы в смеси 1:2с кварцевым песком. Эта смесь плавится и заливается подобно битуму.

Глиняный стык. Стык выполняется путем конопатки

смоляной прядью раструба на V2 его глубины. Далее он заполняется хорошо промятой пластичной жирной глиной. Снаружи весь стык также обмазывается .слоем глины Т0Л1ДИ-) ной 80-90 мм И по длине-на 230-300 мм. Глиняный стык полезно обматывать тряпкой. Стык может прорастать корнями, поэтому применение его в зонах зеленых насаждений не рекомендуется.

На фиг. 291 показан глиняный стык, рекомендуемый для канализации кислых сточных вод.

6. Кирпичные каналы

Трубы и каналы, сложенные из кирпича, применяются* диаметром от 50Э мм и более.

Нижняя, лотковая часть трубопровода выполняется в Гпол-.кирпича на фундаменте (стуле), сложенном нз кирпича илн бетона. Свод трубопровода складывается в один или несколько перекатов толщиной в полкирпича каждый (фиг. 292).

Кладка свода осуществляется следующим образом:

При диаметре 6С0-800 мм-в один перекат;

900-НПО , - в два переката;

1200-1700. „- в два переката с уширением стула;

1800 мм и более-в три переката.

Для кладки кирпичных трубопроводов применяется фасонный клинчатый кирпич, хорошо обожженный, плотный, без пустот и камешков, а также без известковых включений. Во-допоглощаемость кирпича после 7-дневного пребывания в воде при комнатной температуре и просушивания в помещении в течение суток не должна превышать 13%. Угол конусности клинчатого кирпича должен соответствовать диаметру трубы.

Толщина швов, заполняемых цементным раствором марки 60, не должна превышать 10 мм по внутренней и ]3 мм по наружной поверхности переката. Для повышения прочности кладки боковые поверхности кирпича делаются рифлеными.

8aomcii/ufef fb/x грунтах

Bci/ccux грушуаз:

/fupc/vMb/a щебень

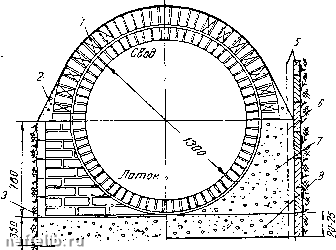

Фиг. 292 Кирпичный канал (размеры в см)

i-1сирпнчиые своды; 2-заделка цементным раствором; 3-стяжка?Т1ементным раствором; 4-дренаж;а -крепление траншеи; 6-заплечики;7-стул; 5-бетонное-основание; 9-щебеночная подготовка.

Кирпичные трубопроводы, при применении для кладкираствора из пуццоланового портланд-цемента марки 50 и при ош-тукатурке их наружной поверхности раствором из того же цемента марки 85, могутприменяться в агрессивных . грунтах я грунтовых водах.

7. Железобетонные каналы

Каналынекруглой"формы поперечногоа сечения широко применяются при устройстве ливневой и производственной канализации с большими расходами сточных вод. Форма сечения и конструктивные размеры определяются специальным расчетом. Каналы могут проектироваться сборными из отдельных, изготовленных заводским способом, звеньев(фиг. 293) илн набивными иа месте.
