в зависимости от условий места и качества Пластовых вод, -сточные воды от нефтесборных пунктов могут спускаться в -общую промливневую канализацию по каналу 12;

б) сеть для приема и сбора сточных вод от компрессорных станций силовых установок, от водоподготовки, ТЭЦ и др. условно чистых вод. Эти сточные воды включаются в систему

-оборотного водоснабжения промысла или группы промыслов.

В системе оборотного водоснабжения предусматриваются нефтеотделители 10 с временем отстоя 20 мин. и установки .для охлаждения воды И (вентиляторные градирни или др.).

В ту же сеть после соответствующей очистки (отстаивание цли др.) включаются сточные воды от установки V по десуль--фации газа;

в) промышленно-ливневую сеть, принимающую производственные и промывочные воды от резервуариых парков III, после отстоя этих вод в местных нефтеловушках 9, сточные

- воды от эксплуатирующихся и бурящихся скважин VI и VII. В промышленно-ливневую сеть поступают сточные воды от

атмосферных осадков, выпадающих на территории обвалованных участков резервуариых парков и рабочих площадок

эксплуатируемых и бурящихся скважин.

На промышленно-ливневой сети предусматривается ливае- спуск 7 для отвода во время дождя или снеготаяния избытка сточных вод (сверх двойного их объема в условиях сухой погоды) в аварийную емкость 6.

Ниже ливнеспуска 7, но до песколовки 1 в сеть включаются -сточные воды от установок IV для обессоливания нефти после -Предварительного отстаивания в местных нефтеловушках 9.

В зависимости от .местных условий сточные воды от обессоливающих установок включаются непосредственно в промыш-

ленно-ливневую сеть с сохранением местных нефтеловушек.

Сточные воды пpoмышлeнHiJ-ливнeвoй сети подвергаются -очистке на решетках, в песколовках 1 и нефтеловушках 2 с .двухчасовым отстаиванием. В случаях, когда полностью исключается возможность попадания нефти в водоем, предусмат-.ривается устройство прудов 3 для дополнительного отстаивания и доочистки на песчаных фитьтрах 4. Очищенные сточные воды направляются в буферный пруд 5 и после 2-суточного -пребывания в нем спускаются в водоем.

Дождевые воды, сбрасываемые через ливнеспуск, накопляются в аварийной емкости <5, которая служиттакжё для приема нефти при авариях в резервуариых парках и в трубопроводах. По окончании дождя плавающая нефть из аварийных •бассейнов направляется в нефте.човушку 2,. а отстоявшаяся во--да-в пруды. 3 дополнительного отстоя.

Отработанный глинистый раствор к-спуску в канализацию не допускается, а отводится в амбары-накопнтели 16.

-448

2. Отвод сточных вод от атмосферных осадков с территорий бассейна стока, свободных от загрязнения нефтью, осуществляется по отдельной системе водостоков, с устройством регулирующих емкостей 17. Сточные воды направляются через буферный пруд 5 в водоем. Дождевые стоки с площадок, загрязненных нефтью, должны быть направлены в промышленно-ливневую канализацию.

§ 48. СХЕМА ОЧИСТНЫХ СООРУЖЕНИЙ НЕФТЕПРОМЫСЛА Схема блока очистки сточных вод нефтепромысла приведена на фиг. 199.

4 f? ! diJS оезеро.

-X-х- Ш

-----YI

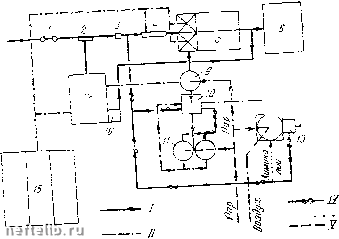

Фиг. 1S9

Схема блока очистки сточных вод нефтепромысла

/-трубопроводы для сточиых вод; -нефтепровод: /-нлопровод; /К-напорный npoaoi для обводнеииы.ч осадков; К-паропроводы; К/-воздухопровод i -гйдрозатвор; 2-камера ливнеспуска: 5-решетка: 4-песколовка, 5-нефтеловушка: 5-пруд-отстой ик; 7-установка для доочистки: .5-буферный пруд; Р-резервуар для иефтк из аварийного 2.мбара; 10-насосная станция; - разделочные резервуары; 12-установка для деэмульсацни нефти; /3-насосная станиия; /4-аварийный амбар; /5-пловые площадки или н.юиакопнтель; /6-насосная стаиц-ня.

Блок очистки состоит из следующих сооружений: решетки 3, песколовки 4, нефтеловушек 5 с двухчасовым отстаиванием и, при необходимости доочистки,-пруда 6 дополнительного шестичасового отстоя, установки 7 для доочистки (песчаные фильтры, реагентная доочистка или др.), буферных прудов 5 и

выпуска в водоем.

У места поступления сточных вод на площадку очистных сооружений (а равно и в других точках в соответствии с противопожарными требованиями) предусматривается устройство гидрозатвора /.

41S-29 449

в случаях поступления вместе с производственными и дож-левых вод перед решеткой предусматривается ливнеспуск 2. Дождевая вода направляется в аварийную накопительную емкость 14, из которой насосной станцией 16 откачивается в канал, идущий в пруд дополнительного отстоя 6.

Взвешенные вещества, осевшие в песколовке, нефтеловушке и аварийной емкости, извлекаются гидроэлеватором, Песковым насосом или другим способом и по илопроводам направляются на иловые площадки или илонакопителн 15.

Нефть из нефтеловушек и аварийной емкости направляется в приемный резервуар 9, из которого перекачивается насосной станцией 10 в разделочные резервуары 11.

Из разделочных резервуаров отделившаяся нефть той же насосной станцией 10 откачивается в нефтепромысловые сырьевые резервуары, а эмульсированная нефть-на установку 12 по деэмульсации. Отстоявшаяся вода этой же насосной станцией откачивается в коллектор для сточных вод нефтепромысла.

После деэмульсации нефть из установки 12 насосной станцией 13 перекачивается в сырьевые резервуары промысла, а вода-в тот же коллектор.

В резервуары 9 и 10 лля подогрева нефти подается пар, а в деэмульсационную установку-пар, химикалии и воздух для барботажа.

§ 49. ПРИМЕРНАЯ СХЕМА ОБЩЕСПЛАВНОЙ НЕФТЕПРОМЫСЛОВОЙ

КАНАЛИЗАЦИИ

Одно из возможных решений этой схемы показано на фиг. 200. Нефтепромысел занимает часть бассейна стока, оконтуренного общей линией водораздела /.

Схема предусматривает следующие устройства.

Нагорные канавы F/для защиты нефтепромысла от атмосферных вод, поступающих из внепромысловых. территорий.

Каналы (ливневые) / для отвода ат.мосферных вод, выпадающих непосредственно на площади нефтепромысла и поступающих из внепромысловых территорий, которые, по условиям рельефа местности, не .могут быть отведены нагорными канавами.

Движение потоков атмосферных вод по внепромысловым территориям обычно осуществляется по естественным (земляным) логам и оврага.м V. Здесь проводятся мероприятия по предупреждению эрозии пород, слагающих их русла и склоны.

Движение потоков атмосферных вод в пределах нефтепромысловой площади осуществляется в искусственных каналах Я/ различного профиля, трассируемых по тальвегам или по пониженной грани промысловой территории.

Для уменьшения размеров сечения магистральных каналов схемой предусматривается устройство регулирующей

емкости 7 Под нее обычно отводятся местные небольшие естественные озера, впадины рельефа или искусственные озера, образованные простыми запрудами 6.

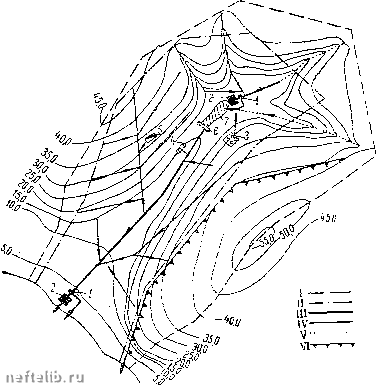

Фиг. 200

Схема общесплавнсй нефтепромысловой канализации /-линия водораздела; -граиицы промысла; /-промливневая канализация, /К-приточные каналы; К-потоки дождевых вод по логам; К/-нагорная канава. 7-ливнеспуск; 2-узел нефтеулав.тивания; J-реэервуарный парк; 4-нефтесборный пункт; а-компрессорная станпкя; -.-запруда; 7-регулирующая емкость.

Промышленно-ливневые каналы, трассируемые по тальвегам и пониженным граням, принимают стоки из приточных каналов IV, обслуживающих эксплуатируемые и бурящиеся скважины, сборные пункты , компрессорные станции 5, резервуарные парки 3 и др. объекты нефтепромыслового хозяйства.

Основной блок очистных сооружений 2 размещается вблизи места выпуска нефтепромысловых сточных вод в водоем и снабжается ливнеспуском / для сброса излишка сточных вод во время дождя. Блоки очистки, кроме того, располагаются у места выпуска в регулирующую емкость 7.

На выпусках из сборных пунктов , резервуариых парков 3 и деэмульсационных установок сооружаются местные нефтеловушки.

На сети каналов предусматривается устройство:

а) пожарных гидрозатворов;

б) промывных ворот, резервуаров или других промывочных устройств, используемых в периоды сухой погоды на участках с небольшими уклонами и ckopocth.v[h;

в) местных песколовок в местах выпуска сточных вод с большим содержанием породы (промывка песчаных пробок, вскрытие нефтяных пластов и др.).

§ 50. СХЕМА ОБОРУДОВАНИЯ МЕСТ СЛИВА И НАЛИВА НЕФТЯНЫХ

ТАНКЕРОВ И БАРЖ

На фиг. 201 показана одна из схем устройства для приема и очистки балластной воды из танкеров и нефтяных барж.

f /7а р &ГЯ oStapete

-оерегоЗая

/7ар dA!f

A резврЗуарь/

Фиг. 201

Прием и очистка балластной воды из танкеров и нефтебарж

/-нефтеналивное судно, 2-приемные резервуары, 3-насосные станции, 4-установка для деэмульсацин, 5-нефтеловушка, о-установка для доочнсткн, 7-трубопровод для балластной аоды, 5-иефтетрубопроводы, 9-подача воды нз деэмульсатора, 10-трубопровод для подачи нефти в деэмульсатор, --подтча нефти из деэмульсатора, /2-вы-пуск очищенных сточных вод, /3-трубопровод для уловленной нефти.

Балластная вода из судна / по трубопроводу 7 поступает в резервуары 2, снабженные по высоте пробоотборочными кранами через каждые 0,6 м. В резервуарах 2 происходит отстаивание нефти- при.нагреве паром. Объем резервуаров должен обеспечить прием всего количества балластной .воды. В тех

случаях, когда в резервуарах производится также деэмульсация нефти, предусматривается подводка воздуха для барбота-жа и подача химикалий.

Отделившаяся от воды нефть насосами 3 может быть направлена по трубе 10 в сырьевые резервуары или в узел 4 деэмульсацин. Вода направляется по трубам 8 в нефтеловушку о и для доочистки на фильтры 6. Отфильтрованная вода спускается в водоем 12. Для регулирования спуска воды резервуары снабжаются автоматическими поплавками.

Резервуары узла 4 деэмульсацин снаб.хаются паром для нагрева, воздухом для барботажа и устройством для подачи химреагентов. Нефть из узла после деэмульсацин насосами 3 направляется по трубопроводу в сырьевые, резервуары.

Ловушечная нефть при помощи насосной установки 3 по трубопроводу 13 может быть направлена; в сырьевые резервуары или в узел 4 деэмульсацин.

В схему рекомендуется вносить те или иные изменения, в зависимости от требований, предъявляемых к степени очисткн сточных вод.
