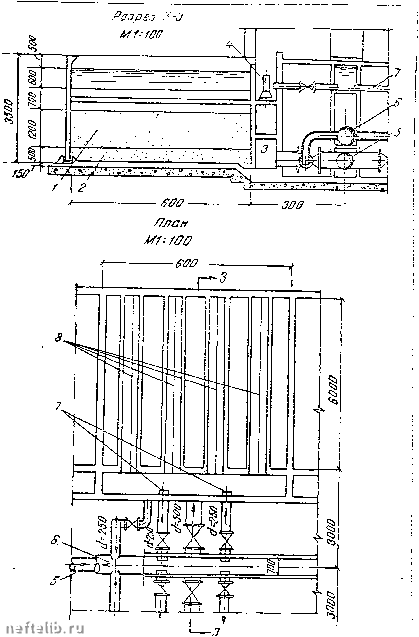

Фиг. 241

Лвухслойный аитрацатовый фильтр для доочистки сточны! вод

1-слей антрацитовой ирошкнг г-слой песка; J-магистральный канал {подача промывной эоды, отвод фильтрата): донный клапан; 5-трубопровод для промывной воды; б-трубо-вровод дда очищенной воды; 7-подача аоды на фильтрование; <S-сбораые желоба.

2. Доочистка сточных вод методом коагулирования

Доочистка сточных вод от нефтяных примесей основана на способности хлопьев коагулянта адсорбировать мелкодисперсные частицы нефтепродуктов.

В качестве каогулянта могут быть применены сернокислый глинозем (А1, (SOla 18 НзО), негашеная известь, а при отсутствии в воде сероводорода зкелезный купорос (FeSOi-f HgO), смесь негашеной извести с железным купоросом (СаО и FeSO) и др.

При применении сернокислого глинозема зависимость эффекта осветления от дозы коагулянта и продолжительности осаждения в обычных условиях отстоя может быть определена по кривым, показанным на фиг. 242. Кривая зависимости / дана для 2-часового отстоя, кривая 2-для отстоя в течение \ часа и кривая 5-для отстоя продолжительностью V2 часа.

Чзо .1

>

то 20В 300 Ш аОО Лаза aMjjtassMaiS/J!

Фнг. 242

Кривые зависимости эффекта очистки от дизы глинозема J-отстаивание-2 часа; 5-то же, 1 час;


т 200 300 иоо SSO

Фиг. 243

Кривая зависимости дозы глинозема от оптимальной величины рН

Оптимальный показатель рН при различных дозах коагулянта показан на графике (фиг. 243).

Для целей доочистки сточных вод от нефтяных примесей в качестве коагулянта может быть рекомендована СаО в количестве 100-150 mzja, а в отдельных случаях даже до 200 мг/л.

На дозу СаО оказывает влияние содержание карбонатной жесткости в очищаемой сточной воде.

При начальном содержании в сточной воде нефтепродуктов в количестве 50-150 мг1л:

41& 36 56Г



а) при карбонатной жесткости 1,2-1,3 мг-экв/л оптималь-пая доза СаО ссставляет 75-100 иг/л;

б) при карбонатной жесткости 2,4 мг-экв/л-150 мг/л;

в) при карбонатной жест кости 4,8 мг-экв/л-3W мг1л. Присутствие натриевых солей нафтеновых кислот требует

повышения дозы к&О до 250- 400 мг/л.

Количество нефтепродуктов в сточных водах до 500, мг/л не влияет на дозу коагулянта СаО.

Применение для доочкстки сточных вод в качестве коагулянта сернокислого алЮхМиыия приводит к худшим результатам, а именно:

1) образующиеся при коагулировании сернокислым алюминием хлопья при адсорбции частиц нефтепродуктов приобретают удельный вес, близкий к единице, плохо оседают и частично выносятся из отстойника;

2) "при температуре в сточ! ых водах, превышающей 30,. наблюдается заметное снижение скорости осаждения хлопьев коагулянта, их повышенный вынос из отстойника и снижение эффекта очистки. Образования устойчивого взвешенного фильтра в суспензионных осветлителях при этих те.мпературах не наблюдается;

3) удовлетворительный эффект очистки может быть достигнут лишь при высоких дозах AUlSOJa, достигающих 600 мг/л.

УфНИИ рекомендует для доочистки сточных вод в качестве коагулянта [1рименять сеонокнслый алюминий, получающийся на катализаторных фабриках, как произьодственный отход, в смеси с негашеной известью в дозах по 100 мг1л, г. при отсутствии в сточных водах сероводорода, FeSOi и СаО - в тех же дозах. При применении СаО или СаО в смеси с FeSO выноса хлопьев из отстойников при температуре до 40° С не наблюдглось.

В зарубежной практике при доочистке сточных вод от нефтепродуктов рекомендуется применять смесь сернокислого алюминия -35 мг/л, активизироьанного глинозема - 20 мг!л и жженного доломита-310 мг/л. При этом оптимальное значение рН принимается равным 8,1-8,5. Содержание нефтяных примесей в сточных водах после очистки снижается до 5 мг/л.

Схема установки для доочистки сточных вод методом коагуляции предусматривает следующий состав сооружений:

1) бассейн-усреднитель для выраввивания состава, расхода н температуры очищаемых сточных вод;

2) установка реагентного хозяйства в составе:

а) затворных и растворных баков, б) дозирующего бака п в) склада для коагулянтов;

3) смеситель;

4} камера реакции (совмешенного типа или в виде отдель- . ной установки);

662 -

5) отстойник горизонтальной или вертикальной конструкции, или типа суспензионных осветлителей;

6) площадки для подсушивания извлекаемых из установки осадков или илонакопитель. Насыщенность осаяков нефтепродуктами исключает допустимость их непосредственного спуска или смыва дождевыми потоками в общественные водоемы.

Реагентное хозяйство для приготовления раствора

коагулянта

Конструкция и расчет затворных и растворных баков осуществляются исходя из норм (НиТУ 126 - 55) и практики водоснабжения населенных мест. ia-tS.

В случае необходимости подщелачивания воды, при применении в качестве коагулянта AI2 (804)3 илн FeSOi, предусматривается установка бачка для приготовления известкового молока. Емкость этого бачка

у. О

-.И",

41,7 b 11

где у-требуемое повышение щелочности воды, "Н; Q -расход воды, м/ч,ис; &-принятая крепость раствора (3-5%); л-число затворений в сутки (2-3). Количество °Н, на которое надо повысить щелочность воды

у = 0,05-а -.х; + 2,

где а-максимальная доза коагулянта (.412(804)3), мг/л;

JC-естестьенная щелочность (коболатная жесткость) воды, °\-\.

Максимальная доза коагулянта подсчитывается с учетом того,что 1 мг бикарборатов стехеометрически приходится на 1,8 мг А12(30,)з • 18Н,0, на 0,9 А12(304)з и Ь25 FeSO,.

Отрицательное значение у указывает на достаточную величину щелочного резерва в очищаемой воде.

Величина снижения рН может быть проверена по уравнению

pH = 6,37-lg •

после введения коагулнта (pH) = 6,37-lg

[НСО3-]

СОгс»об + 0,011-iV-а НСОГ -0,01525-iV-a

где .V-процент содержания SO3 в коагулянте, мг/л; а-доза коагулянта, мг/л; СО2 своб-содержание свободной углекислоты в воде, лг/л; НСОГ-содержание бикарбонатных ионов в воде, мг/л.



Дозирующие устройства

В качестве дозирующих приборов могут применяться:

1) насосы-дозаторы шестереночного типа (ВНИИ ЬОДГЕО);

2) мембранные ьасосы-дозаторы завода „Комега";

3) плунжерные насосы-дозаторы ВНИИ ВОДГЕО типа МЭС Рижского турбомеханического завода, типа „Трансводпроект" и др.;

4) автоматические дозаторы системы ВНИИГСа (Институт гидротехнических и санитарно-технических работ) в Ленинграде:

5) доаюры поплавковые системы Хованского, в последующем улучшенные ВНИИ ВОДГЕО.

Склады для коагулянта

Хранение запаса коагулянта должно предусматриваться на 10-15 дней. При складировании навалом высота слоя не должна превышать 2 л1.

Смесители

Широкое применение в практике проектирования очистных сооружений получили дырчатые и ершовые смесители.

Число перегородок в ершовом смесителе принимается равным 3-с. Потерн в смесителе принимаются по расчету, принятому в практике водоснабжения населенных мест.

Камеры, реакции {хлопьеобразования)

В практике очистки воды находят примечение.-1) камеры реакции перегородочного типа с вертикальной илк горизонтальной цкркуляцией. Скорость движения воды х них порядка 0,2 м/сек. Время пребывания воды в камере принимается равным 15-30 .мин. Потери в камеоах достигают 1,0-1,5 м.

При применении в качестве коагулянта извести (СаО) время контакта в камерах реакции должно быть повышено до-1 часа;

2) камеры реакции водоворотного типа с вводом воды через насадки, которые придают воде вращательное движение. Скорость выхода воды из насадки принимается равной 3 м/сек, скорость движения воды в камере, реакции-0,4-0,5 м/сек, время пребывания воды-15-25 мин. Водоворотные камеры реакции часто совмещаются с центральной трубой вертикального отстойника;

3) лопастные камеры реакции с вращением лопастей мешалок вокруг вертикальной или горизонтальной оси и окружной

скоростью 0,5 м/сек. Время пребывания воды в камере ограничивается 15 мин.;

4) вихревые камеры реакции, получившие в последнее время преимущест1енное применение. Эти камеры проектируются в виде опрокинутого конуса с углом конусности до 45° (обычно 30-40°). Очищаемая вода вводится в вершину конуса со скоростью 0,6-0,8 м/сек; на выходе из камеры реакции скорость воды снижается до 4-6 мм/сек. Время пребывания воды в вихревой реакции ограничивается 8-10 мин.

Отстойники

Осаждение хлопьев коагулянта с адсорбированными нефтепродуктами и минеральными взвешенными веществами может осуществляться:

1) в горизонтальных отстойниках с расчетной скоростью движения воды до 1,8 мм/сек. Эффективность работы горизонтального отстойни;<а, по опытам ВНИИ ВОДГЕО, в нефтезаводских условиях характеризуется показателями, приведенными в табл. 282 [51]. Как видно из табл. 282, горизонтальные отстойники, в зависимости от дозы и вида реагента, при начальном содержании нефтепродуктов до 150 мг/л, снижают содержание нефтепродуктов в сточных водах до 10-30 мг/л. Сернокислый алюминий дает по сравнению с СаО худшие результаты;

2) в вертикальных отстойниках при скорости движения воды в них 0,25-0,5 мм/сек. Из табл. 282 видно, что в случае применения в качестве коагулянта СаО, при. восходящей скорости воды 0,5 мм/сек, могут быть получены более высокие результаты очистки по сравнению с условиями применения А1г (SOib, даже при снижении с:<орости движения воды в отстойнике до 0,25 мм/сек. Площадь одного отстойника рекомендуется принимать не более 100 м;

3) в суспензионных осветлителях при скорости движения аоды 0,6-0,8 мм/сек. Из табл. 282 видно, что суспензионные осветлители, при применении в к&честве коагулянта СаО могут давить высокий эффект работы, снижая содержание нефтепродуктов в сточных водах до 2-8 мг/л.

Суспензионные осветлители в конструктивном отношении могут быть подразделены на:

а) осветлители в виде диффузоров конической, формы с углом конусности 30-35° и установкой над конусом цилиндрической части. Осветлители-диффузоры снабжаются вынесенной шламоуплотняющей камерой;

б) осветлители с распределительным дырчатым днищем прямоугольной или круглой формы. В центральной части осветлителя располагаются шламосборная и шламоуплотняющая камеры.
