I а о л а ц а 14У

Лаимеиоваиие фактора

Условия обеспечения

Пп, На ТУ 126- 55

1. Вид источника

"2. Цебнт источника

3. Гидрология источ-31ика

Для производственного водоснаб-I жения преимущественно используются поверхностные источники (реки, озера, моря).

Подземные и подрусловые воды, удовлетворяющие санитарно-гигиеническим требованиям к хозяйственно-питьевой воде, должны использоваться преи.мущестненно для хозяйственно-питьевого нодоснабжения.

Поверхностные источники производственного водсснабжения должны обеспечинать нозможность забора из них расчетного расхода воды в маловодный год 97% обеспеченности, а хозяйственно-питьевого водоснабжения-в маловодный год 95 % обеспеченности.

Колебания горизонтов воды в источнике, зависящие ст его дебита или от явлений сезонного, ветрового и циклического характера, ледовые условия, а также условия движения и отложения наносов, должны обеспечивать нормальную работу водозаборов без устройства сложных н дорогостоящих защитны. и очистных сооружений.

4. Расположение ис- Р" прочих равных усло-точника. : виях преимущестно должно отда-

j ваться тому источнику, который рас-j положен ближе других к предприя-1 тию н высота подъема воды из ко-i торого будет наи.меньшей.

Кроме того, выбор источника хозяйственно-питьевого водо--снабжения должен производиться в соответствии с действующим стандартом „Источники централизованного хозяйственно-пнтье-soro водоснабжения. Правила выбора и оценки качества" <ГОСТ 2761-57). .

2. Располо- Водозабор должен располагаться как можно жение водоза! ближе к потребителю, бора по отно-1 шенню к водо-1 потребителю

3. Расположение иодоза-: бора по отношению к воз можным трассам водоводов

4. Расположение водозабора с точки зрения

возможности расширения головных сооружений

5. Расположение водозабора по отношению к потоку речных вод

6. Топография берегов . водоема

Место расположения водозабора должно выбираться с учетом достоинств н недостатков возможных трасс водоводов к объекту водоснабжения.

Участок берега водоема по своим размерам и гидрогеологическим условиям должен быть вполне пригодным для размещения на нем головных сооруженнн водоснабжения .с учетом возможного расширения их в будущем.

Береговые сооружения речного водозабора (колодцы, подпорные стенки, дамбы, ковшн), а также сомотечные трубопроводы, галереи н оголовки, по своим конструктивным формам и расположению нх по отношению к потоку, должкы обеспечить возможно меньшее стеснение реки, плавное обтекание сооружений н не должны вызывать переформированне русла рекн и образования шугозажоров.

Прием воды из рек следует производить у вогнутого берега, где количество отлагаемых на- носов имеет наименьшую величину. На прямолинейном участке реки водозабор целесообразно устраивать толь.ко при отсутствии перекатов. На выпуклом берегу устраивать водозабор допускается лишь прн условии, если есть уверенность, что берег не будет заноситься (устойчивая меандрическая форма русла). Прн выборе места озерных и морских водозаборов следует руководствоваться специально проведенными гидрологическими и гидрогеологическими нзысканнямн.

7. Геологии берегов и дна водоемов

8. Глубина водоемов

9. Образование льда глубинного и поверхностного

10. Сейсмичность

учитывающими направление н силу течений, движение наносов и условия их отложения, условия образования н движения водорослей, ракушек и т. д.

Устойчивость берегов и дна водоемов является обязательным условием для . расположения на данном участке водозабора. Следует избегать оползневых участков. При необходимости берега следует укреплять.

Должна обеспечивать определенное заглубление водозаборных отверстий под минимальный горизонт воды с превышением низа водоприемных отверстий водозаборных сооружений над дном водоема на величину, зависящую от местных условий, но не менее 0,5 м.

Наиннзшнй и наивысший горизонт воды в открытых водоемах, как правило, следует определять по соответствующим расходам повторяемостью 1 раз в 100 лет прн проектировании производственных водопроводов и 1 раз в 50 лет При проектироваянн хозяйственно-питьевых водопроводов.

Наннизшин и наивысший горизонты воды в Каспийском море определяются в соответствии с прогнозами колебания уровня моря в .многолетнем разрезе к с данными о колебаниях горизонтов воды сезонного, сгонно-нагонного и волнового характера. Слой воды над верхом водоприемных отверстий, а также над верхом, затопленных во-доприемньк оголовков при наннизшем горизонте воды в открытом водоеме, должен быть не менее 0,3 м. При наннизшем горизонте ледостава расстояния от верха оголовка илн водоприемных отверстий до нижней кро.мки льда должно быть ке менее 0,2 м.

Место расположения водозабора должно быть } наименее опасным в отношенпи глубинного льда (донного льда и шуги). С этой точки зрения целесообразно забор воды производить на плесовом участке реки, а не иа перекате, относя его как можно дальше от незамерзающего участка рекн - полыньи.

Выбранный участок под водозабор должен быть безопасным- также в отношении нагромождения поверхностного льда.

Должны быть учтены требования, изложенные в «Положениях по строительству в, сейсмических районах» (ПСП-101-51).

40

Правильный выбор места расаоложения водозаборных сооружений может быть сделан при учете большого и сложного комплекса различных условий, основные из которых приведены в табл. 150.

§ 16. ОСНОВНЫЕ ТИПЫ ВОДОЗАБОРНЫХ СООРУЖЕНИЙ

Водозаборные сооружения на реках и озерах водопроводов предариятий нефтяной промышленности ничем не отличаются от водозаборных сооружений, принимаемых в иных системах водоснабжения и оправданных практикой их эксплуатации.

Морские водозаборы, применяемые в водопроводах предприятий нефтяной промышленности на побережья Черного и, в особенности широко, на побережьи Каспийского моря, обладают определенной долей специфичности. Отличительные особенности этих морских водозаборов приведены в табл. 151.

Таблица 151

Отличительные особенности

Причины, вызывающие особенности морских водозаборов

1. Расположение водоприемных отверстий на значительной глубине под горизонтом воды в море прн его спокойном состоянии.

2. Расположение водоприемных отверстий на значительной высоте над. дном моря.

3. Расположение водозаборов на расстоянии от берега, измеряемом .многими . сотнями метров, а иногда н несколькими Ш-. ломеграмн.

4. Усиленные конструкции водозаборов.

Весьма значительные колебания горизонта воды вызываемые етленнямн циклического (многолетнего), сезонного и ветрового (нагон, сгон, волнения) характера.

Легкан подвижность отложений на морском дне, состоящих, в основном, из мелких песка или ракуцш, приводимых волнениями или морскими течениями во взвешенное состояние.

.«Нелководье морСкого побережья, не позволяющее выдержать требования пп. 1 н 2 настоящей таблицы.

Наличие сильных и продолжительных волновых явлений.

Практикой- проектирования и эксплуатации морских водозаборов выработан ряд типов, водозаборных сооружении. У-ка-занные сооружения описываются ниже.

1. Водозаборные сооружения раздельного типа с прокладкой всасывающих труб по берегу и эстакаде

(фиг. 86).

Этот тип сооружений применяется в тех случаях, когда у берега моря имеется достаточная глубина для размещения водоприемных отверстий по вертикали, и при отсутствии б воде большого количества водорослей, песка к ракуши.

Фиг. 86

Водозаборные сооружения раздельного типа с прокладкой всасывающих труб по берегу и эстакаде

i-насосная станция; 2-всасывающие трубы; 5-эстакада.

Водозабор состоит из всасывающих труб, прокладываемых вначале по берегу, а затем на некотором расстоянии по эстакаде. Сосуны всасывающих труб опущены непосредственно в море и погружены под горизонт воды на требуемую глубину.

Достоинством этого типа сооружений является простота их исполнения и эксплуатации.

2. Водозаборные сооружения раздельного типа с прокладкой всасывающих труб по дну моря (фиг. 87)

В тех случаях, когда мелководье побережья не позволяет опустить сосуны в море у берега, всасывающие и самотечные трубы укладываются непосредственно по дну моря до глубины, определяемой условиями размещения водоприемных отверстий по вертикали.

Оголовок такого типа водоприемных сооружений представляет собой раструб с расположением водоприемного отверстия в вертикальной или горизонтальной плоскостях. Водоприемные отверстия имеют съемные решетки для задержания крупных водорослей и плавающих предметов.

Д.1я производства работ по подъему и очистке решеток, а также для размещения подъемных приспособлений, над оголовком устраивается площадка. Отметка пола ее выше гребн» наивысшей волны в данном районе. Опорные ноги площадки: одновременно служат и для крепления к ним раструбов вса-сываюйгих труб.

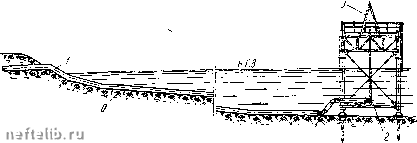

Фиг. 87

Водозаборные сооружения раздельного типа с прокладкой самотечио-всасывающих труб по дну моря

о-самотечные трубы; J-всасывающие трубы; 2-водоприемное отверстие, закрытое съе.мной решеткой; J-приспособл енне лля подъема решетки.

Этот тип сооружений, широко распространенный ранее, з-настоящее время применяется редко. Причинами этого являются:

1) большой расход металла на прокладку длинных самотечных и всасывающих труб;

2) большие гидравлические потери;

3) необходимость производства некоторого объема подводных работ;

4) усложненность эксплуатации, связанной с обслуживанием далеко выдвинутого в море оголовка;

5) невозможность дополнительной очистки воды от мелких, водорослей, песка и ракуши при наличии их в воде;

6) большая чувствительность насосов к изменению горизонтов воды у сосунов во время волнений на море,сопровождаемому изменениями вакуумметрической высоты всасывания. Применение такого типа сооружений может быть оправдано f тех случаях, когда:

1) производительность насосной станции невелика;

2) длина самотечно-всасывающих труб не превышает 100 - - 150ж; .

3) дно моря пологое, без резких изменений рельефа;

4) волновой режим моря на. данном участке,не требует проведения специальных работ по креплению самотечных труб ко дну моря;
