Дымовой газ из котельрой газодувкой 2 направляется в колонну 8 с насалками. Отработанная шелочь из емкости T-L 6 насосом откачивается в ту же насядочную колонну 5, откуда она после обработки поступает в сепаратор 5. Газ, содер--жащий HjS, из насадочной колонны 3 наиргвляется в печь 10 для сжигания. Сточная юла из сепаратора 5, через накопительные емкости Т-3 и Т-2 6 вновь возвращается в емкость

т-2 В

Фиг. 160

Схема нейтра1изации"шелочной воды дымовым газом

J-дымовая Tpyfia; :2-газодувка; J-скрубйерная колонна: 4-мерник; 5-сепаратор с нагревателем; л- емкости для шелочи: 7-емкость для фенолов; й-спуск отработанной шелочи; 3-жасос; /О-сжигание газов из скруббе! а; /У-отвод шелочи ва повторное использование; 12-в канализацию; 13-вя утилизацию илн обезвреживание.

Т-1 6, откуда она повторно напр?вляется в колонну 5. Циркуляция щелочной волы в этой системе происходит до полной карбонизации шелочи. Температура циркулирующей жидкости поддерживается в пределах Ь5°С. В емкостях Т-3 6 происходит перед выпуском обезвреженной сточной воды ее известкование и отстаивание образующихся карбонатов кальция. Осадок выгружается из емкостей и направляется в отвал. Для усиления окисления сульфидов при повторной подаче в колонну щелочная вода подогревается до 80° С.

УстаноЕка работает периодически, обрабатывая отдельные порции отработанных щелочных сточных вод. Фенольные соединения и нефтепродукты собираются в емкости 7.

В целях снижения расхода щелочей и уменьшения количества сбрасываемых сернисто-щелочных сточных вод УфНЙИ НП [32] предложена установка для регенерации отработанных щелочен.

Регенерация щелочен осуществляется продувкой их воздухом и паром при температуре 100-102°С. При этой продувке гидросульфиды натрия превращаются в NaOH, NaoSjO,, NaHSOg и элементарную серу, а меркаптиды (RSNa) в RSSR, RSH и NaOH. Выпадение в раствор .мелкодисперсной серы заставляет фильтривать регенерированный раствор, во избежание, загрязнения им дистиллятов.

- -.-Смесь отработанных сточных вод от защелачивания бензи--нов и сжиженных газовых фракций (в соотношении 1:1) зака-.

чивается в емкость, снабженную змеевиком для нагрева жид-i-кости до 100-102° С и приспособлениями для продувки пароле и воздухом. В процессе продувки добавлением воды или свежей щелочи поддерживается постоянная концентрация смес» в е.мкости. Отработанные воздух и пар направляются в трубу высотой 6-8 м. Общая продолжительность псодувки принимается 36 часов. Так как в процессе продувки паром происходит снижение концентрации щелочи, то после окончания операции производят упарку раствора до начальной концентрации (175 -180 г/./г). Полезная емкость регеверации куба принимается не более 40 при 75% заполнения. Расход пара; при емкости куба 40 составляет 10-12 кг/час, а воздуха 2,3-3 кг/нас на 1 м, обрабатываемых щелочных сточных вод.

После регенерации щелочной раствор направляется на: фильтры с высотой слоя песка 1,5 .i и гравийного слоя 15- 20 смг.

• Как показали опыты, после фильтрования 10-12 объемоа сточной воды через 1 объем фильтра возникает необхолиыость." смены песчаюй загрузки свежим песком, что значительно по-

вышает стоимость регене ния принимается равной

рации щелочи. Скорость фнльтрова-

32]. " ;

где р-разность давления в концах капилляра фильтра в лгг/л:-(принимается 2 м. ьод. ст.); А-высота загрузки фильтра, м\

(J.-абсолютная вязкость, кг сгк\м} (р-=1,65-1,10. санти-пуаз).

Регенерированный раствор направляется на повторное однократное или двукратное использование, после чего он сбрасывается в канализацию.

§ 76. НЕЙТРАЛИЗАЦИЯ КИСЛЫХ СТОЧНЫХ ВОД

Кислые сточные воды возникают на нефтеперерабатывающих заводах при сернокислотной обработке нефтепродуктов, при производстве серной кислоты, в результате утечек из. сальников насосов, при налше и сливе цистерн, при регенерации кислого гудрона и др. процессах.

По принятий схеме канализации нефтеперерабатывающего-завода кислые сточные воды от установок по сернокислотной обработке нефтепродуктов направляются в регулирующую емкость. Из последней стоки равномерной струей отводятся в-каналнзацию установок по подготовке" нефти. В .смеси.со сточ-. ными водами от ЭЛОУ сернокислые воды направляются в общие-ловушки и на дальнейшую очистку. Кислые сточные воды .от

:;%ех6в-па производству серной кислоты, свободные от приме-<ейнефтепродуктов, направляются на нейтралнзационные установки, откуда отводятся в буферные пруды. "

В тех случаях, когда щелочность сточных вод от установок по подготовке нефти окажется недостаточной для нейтра--лизадии кислых сточных вод, последние подвергаются предварительной обработке в нейтрализационной установке.

Специальные наблюдения, поставленные АзНИИ НП, показали, что выделение нефти из кислых сточных вод предпочтительнее осуществлять до нейтрализации в ловушках с кислотоупорной изоляцией.

Специальные нейтрализационные установки для нефтесо-.держащих сточных.вод не разработаны.

В необходимых случаях рекомендуется пользоваться общими приемами нейтрализации кислых сточных вод, принятыми в различных отраслях промышленности (см. ниже).

1. Реагеитный способ нейтрализациикислых сточных вод

В качестве химических реагентов для нейтрализации кислых сточных вод могут применяться:

1) гидрат окиси Са в виде пушонки или известкового мо--лока;

2) едкий натр или кальцинированная сода;

3) углекислый .кальций в виде известняков, .мела, .мрамора TWH доломита (CaMg (СОз)2).

.Расход количества химически чистых реагентов в г, потреб-:ных для нейтрализации 1 г кислоты, приведен в табл. 292.

Едкий натр и кальцинированная сода применяются в тех случаях, когда они являются отбросами производства.

Товарные химреагенты содержат неактивные примеси в количествах: в известняках-4-9%, меле-4%, мраморе- 0,14%, доломите-55%, что должно быть учтено при расчете нейтрализационной установки.

. . При нейтрализации серной кислоты кальциевыми солями образуется плохо растворимый CaSOt в количестве: ,

а) при нейтрализации CafOH), и СаСОз на 1 г серной кислоты-1,39 2 плохо растворимой CaS04 и выделяется 0,45 г СОз;

б) при нейтрализации доломитом CaMgCCOg).,- на 1 г серной кислоты-0,695 г CaSO, 0,612 г MgSO и 0,45 г СО,.

При нейтрализации едким .натром на 1 г серной кислоты образуется 1,45 г Na2S04.

Растворимость гипса (CaSO-2H20) в воде приводится ниже.

Температура,°С . . . Растворимость гипса, г\л......

6 10 18 20 25 30 40

1,44 1,90 2,02 2,03 2.08 2,10 2,11

Схема реагентной нейтрализационной установки показана на фиг. 261.

Фиг. 261

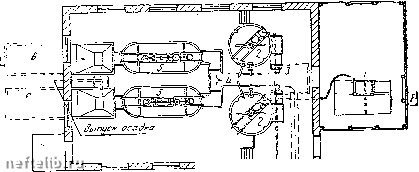

Нейтрализация кислой сточной воды реагентным методом 7-яиа для гашения извести; 2-растворные баки; 5-лознруютне сифоны; .-смеситель; 5-контактные резервуары; 6-шламоотстойвики; 7-подача сточной волы.

Сточные воды перед поступлением на нейтрализационную установку должны пройти усреднитель, объем которого принимается равным 3-8-часовому притоку срочных вод.

Гашеная известь из ямы / для ее гашения направляется в два, работающих попеременно, растворных бака 2, снабженных мешалками. В растворных баках концентрация раствора Ca(OH)j доводится до 5-10%. Объем каждого бака рассчитывается на 12-часовой расход известкового молока. Из растворного бака известковое молоко дозирующим сифоном 3 подается в смеситель 4, в который поступает также сточная вода. Смесь сточной-жидкости и химического реагента поступает в контактный бассейн 5, где происходит перемешивание пропеллерными мешалками в течение 15-25 мин. .

418-39

609.

Из контактного бассейна сточная жидкость направляется в шламоотстойники 6, где происходит выпадение гипса и др. механических примесей. Продолжительность отстаивания принимается равной 1-2 часа при скорости отстаивания в горизонтальных отстойниках-5-10 мм/сек, в вертикальных-0,5- 1,0 мм/сек. Осадок, образующийся в отстойниках, имеет высокую влажность (до 99,0%) и медленно уплотняется. Из отстойника осадок направляется на дренированные шламовые площадки с загрузкой слое.\[ 1 - 1,5 м/год.

В табл, 298 приведены расчетные параметры реагентной нейтрализационной установки, проектируемой институтом .Гипронефтезавод" для очистки сточных вод от установок химической переработки парафинов.

2. Нейтрализация методом фильтрования

При нейтрализации сернокислотных сточных вод с концентрацией кислоты до0,5-0,6%, но не выше 0,8% успешно могут быть использованы доломитовые фильтры.

Обычно применяется конструкция фильтров с вертикальным движением сточной жидкости (сверху вниз). В этом случае производится загрузка доломитом крупностью 4-6 см, уменьшающейся в процессе нейтрализации кислоты.

На предприятиях черной металлургии при нейтрализации сернокислотных травильных вод через доломитовые фильтры скорость фильтрования принимается 0,6-0,9 м/час, а высота фильтра -1,5-2 м. Периодически производится промывка фильтра обратным током воды.

Более удобными являются для сернокислотной сточной воды фильтры-нейтрализаторы с горизонтальным ее движением (фиг. 262).

Фильтр представляет собой резервуар прямоугольной формы, разделенный вертикальными перегородками, попеременно недоходящими до противоположной стенки, что заставляет сточную воду двигаться по извилистому пути. Пространство между перегородками на пути движения сточной воды закладывается съемными корзинами (пакетами) размерами 1X1X0,5 загруженными доломитом-

Время контакта сточной воды с доломитом рекомендуется вычислять по формуле [41]

i = --T-lgCo мин.,

. где /С--коэффициент, принимаемый равным для подмосковного доломита-1,87, для уральского-3,96; d-диаметр зерен загрузки (от 4 до 6 см), см; о-скорость фильтрования, см/сек;

С,-концентрация серной кислоты, выраженная в cm\/\N

щелочи на 1 л сточной- воды. При пересчете следует принимать 1 см \j\N раствора, равным 0,049 г серной кислоты.

Пла/-

ЕТ7Е

Фиг. 262

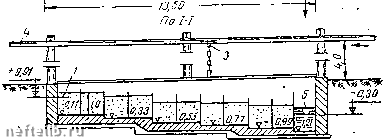

Нейтрализация кислой аоды методом горизонтального фильтрования

/-вод»ч» сточной воды: 2-коридоры; 3-тележка-тельфер; монорельс: ,5-отввд обработанной сточной воды; б-съе.чные корзины с долоиитом.

Длина пути фильтрования через доломитовую загрузку

O60

L ~-- м.

Площадь,поперечного сечения фильтра

где Ь-ширина коридора между перегородками, равная ширине корзины (пакета) с загрузочным материалом, м; -количество сточной воды, м/сек; • -о-скорость фильтрования, см/сек; • А-высота фильтра (1 м).
