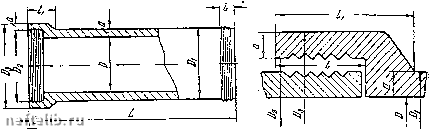

Фиг. 286

Трубы керамические (ГОСТ 286-54)

Глазурь не должна разрушаться от действия кислот, и.кислотоупорность черепка должна быть не менее 85% по методу ВИОК.

Таблица 313

Керамиковые трубы (ГОСТ 286-54)

20,1 24,9 37.4

52,5 70,4 87.1

106,fr 1:.9,5 157,0 18.,0 212.0

Отклонение диаметров труб допускается от ± 8 (для

<;труб диаметром 125-150 до ±14 jijc (для труб диамтрои

дo 600 лл). г ;•

Керамиковые трубы удовлетворяют всем требованиям, предъявляемым к канализационным трубопроводам.

Они являются лучшим материалом для трубопроводов, транспортирующих кислые сточные воды, воды, содержащие сероводород и способные выделять его в канализационных каналах.

2. Бетонные и железобетонные трубы

Применение бетонных труб исключается в тех случаях, когда сточные воды имеют кислую реакцию и могут выделять свободный сероводород.

В агрессивных грунтах и при наличии агрессивных грунтовых вод применение бетонных труб может быть допущено при применении антикоррозионного покрытия. Для повышения стойкости материала труб против коррозии должны применяться силикатные или пуццолановые портланд-цементы, а изготовление труб осуществляться приемами, обеспечивающими высокую плотность бетона (центробежный, вибрационный и др.).

Трубы бетонные и железобетонные подразделяются на: а) трубы раструбные и б) трубы гладкие. Трубы раструбные безнапорные имеют форму, показанну» на фиг. 287.

У У .

Фиг 287

Трубы раструбные безнапорные бетоииые н железобетонные (ГОСТ 6482-53)

Трубы гладкие безнапорные имеют форму, показанную на фиг. 288. Гладкие трубы соединяются между собой муфтами.

Размеры труб и муфт, по ГОСТу f482-53 с последующими изменениями, прибедены в табл. 314 и 315. " : Бетонные трубы должны удовлетворять следующим-нормам-водонепроницаемости: , -

Фиг. 2S8

Трубы гладкие безнапорные бетонные и железобетонные (ГОСТ 6482-53)

Таблица 314

Трубы раструбные безнапорные бетонные и железобетонные (ГОСТ 6482-53)1

1 с учетом изменений по .информационному указателю" № 11 1955 г. 672 .

1 То же, что и в табл. 314.

а) ДЛЯ труб нормальной прочности-при давлении 0,5 ат в течение 1 часа не должно наблюдаться появление отдельных капель;

б) для труб повышенной прочности-то же явление не должно возникать при давлении 1 ат.

Водопоглошение 6iT0HHHx труб должно быть не более 8%. Наибольшая длина труб не должна превышать 5 ли весне превышать 10 /те.

Трубы гладкие безнапорные бетонные и железобетонные (ГОСТ 6482-53)1

При испытании труб на прочность величина разрушающей нагрузки ье должна быть ниже значений, указанных в табл. 316.

Таблица 316

С учетом изменений по информационному .указателю № 11,1955 г.

Размеры спиральной арматуры в железобетонных трубах определяются р-Счетом в соотьетствии с кормами разрушающих нагрузок, в условиях укладки трубы на деревянные бруски размером 6x6 см с расстоянием между ними в z&ry Vi5 0 и при давлении на брусок ЮХЮ см, уложенный на шелыгу трубы.

Железобетонные трубы нормальной прочности укладываются на глубине ло А м я усиленной прочности-до 8 м.

Ориентировочный вес 1 пог. м трубы в тоннах определяется по формулам:

-для бетонных труб

р ==7,5 L-C + С);

для железобетонных труб

/7 = 8,2 I-C.(D„ 4-С),

где Do-внутренний .диаметр, м; С-толщина стенок трубы, м; /.-длина Трубы, м.

Признаки и нормы агрессивности вода-среды по отношению к бетонным трубам-установлены ГОСТом 4795-49 и сводятся к следующему:

1) выщелачивающая агрессивность возникает при величине временной жесткости воды-среды (при наличии грунтовых вод или сильно фильтрующих грунтов):

а) для портланд-цемента-менее 6° Н;

б; для пуццолановых портланд-цементов-менее 1,5" Н:

в) для шлако-портланд-цемента-менее ЗН;

2) общекислотная агрессивность возникает при наличии грунтовых вод при значениях рН:

а) для.ьсех видов цемента-менее 7 при временной жесткости менее 24"" Н и 6,7-при временной жесткости более 24° Н;

б) при фильтрующих грунтах для всех видов цемента - при рН менее 5,U;

3) углекислая агрессивность при содержании свободной углекислоты, мг/л: .

для всех видов цементов-более определяемой по формуле

СОзоб > а (Са") + Ь, Mi/л, где а и параметры, определяемые по табл. 317;

Т а б л и ц а 317

Временная жесткость, °Н

Содержание Cl-bSO/

10 12 14 16 18 20 22 24 25

4) сульфатная агрессивность. Нормы содержания S0\ для бетонов, изготовленных на портланд-цементе, зависят от содержания ионов С1 и показаны в табл. 318.

Нормы содержания ионов Mg в агрессивных водах в зависимости от содержания ионов SO для бетонов на пуццолано-вом, шлаковом и . песчано-пуццолановом портланд-цементе показаны в табл. 319.
