§ 26. НАСОСНЫЕ СТАНЦИИ

На предприятиях нефтяной промышленности в зависимости от расположения б общей схеме водоснабжения водопроводные .насосные станции разделяются на четыре основных категории:

1) станции первого подъема;

2) станции второго подъема; Ь) станции повысительные;

4) станции оборотного снабжения.

Станции первого подъема служат для подачи воды из ис. точника водоснабжения непосредственно в сеть или иа очистные сооружения.

Станции второго подъема служал али подачи воды кз резервуара в сеть.

Станции повысительные служат для повышения давления -В сети (пожарные насосные и др.).

Станции оборотного водоснабжения служат для подачи отработанной нагретой воды на водоохладительные сооружения и охлажденной-в сеть оборотного водоснабжения.

По роду обслуживаемого объекта различают насосные стан-:дии, обеспечивающие:

1) хозяйственно-питьевые потребности предприятия и по--селка при нем;

2) производственные потребности предприятия;

3) хозяйственно-питьевые и производственные потребности • объектов.

Насосные станции могут быть: а) наземные, б) заглубленные и в) расположенные в открытом водоеме на специальном -основании.

1. Основные типы водопроводных насосных станций

Ниже приводятся схемы основных типов водопроводных /насосных станции, применяемых в нефтяной промышленности.

1. Заглубленная насосная станция первого подъема, совмещенная с приемным бассейном (фиг. 153)

В насосной станции установлено 3 центробежных насоса марки 14НДС с горизонтальной осью вращения. Приемный бассейн оборудован плоскими сетками и гидроэлеваторами для •откачки осадка.

2. Заглубленная насосная станция первого подъема, оборудованная центробежными насосами с горизонтальной осью вращения (фаг. 154)

Насосная станция, подагош,ая воду на нефтеперерабатывающий завод, работающий по прямоточной системе водоснабжения, имеет подземную

(.машинный зал) и назем- /7о/!-s

ную (распределительное устройство) части.

В насосной установлено шесть насосов марки ИНДС производительностью 1260 м/ч.ас и напором 96 м каждый. Пять насосов имеют привод от электродвигателей. Шестой же касос в данном случае оказалось возможным соединить непосредственно с гидротурбиной, для привода которой использована отработанная на заводе вода, идущая Б водоем на сброс.

3. Заглубленная насосная станция первого подъема, оборудованная центробежными насосами с вертикальной осью вращения (фиг. 155)

В насосной установ--leHo три вертикальных насоса мар.чи 2ЭНДС-В производительностью 3420 м1яас и напоро.м 71 м каждый. Примение вертикальных насосов Б глубоких насосных станциях позволяет:

1) значительно снизить общую кубатуру здания;

2) разместить насос на любой отметке по отношению к горизонту воды в водоеме, т. е. обеспечить наиболее благоприятные условия работы насоса в отношении всасывания;

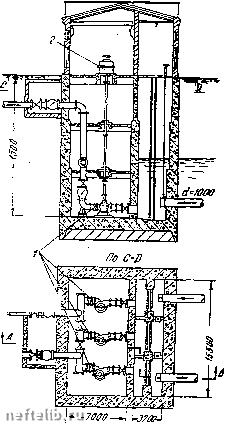

Фиг. 15о

Заглубленная насосная станция первого подъе.ма, оборудованная центробежными насосами с вертикальной осью вращения

/-насосы с вертикальной осью вращения; 2-электродвигатель (размеры в .кл).

418-20
