газрез

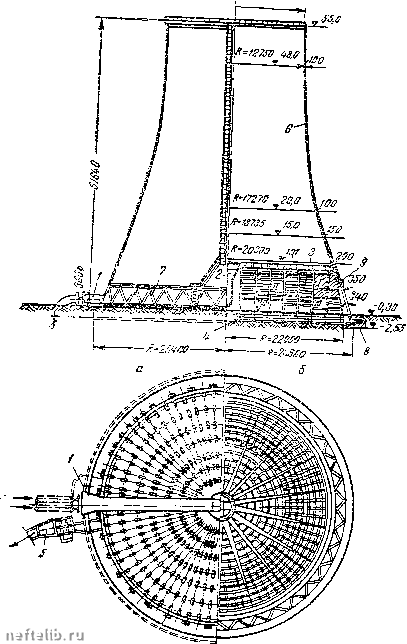

Фиг. 172. Гиперболическая градирня 15202

-план бассейна: б-план желобов. /- 1келечпбртпнп1..й о/,.»..

•пределительная башня; 3-ороситель; 4-ба1?ейн гоаднпни для Zn, fv""" -аодорас-

.ютвощая труба; 5-вытяжная гнперболическа/башня i""""} S-boju>-

. «на колонн.; .-„«жнее фунде.тное onoptoeIburZ-oepee llfoptKbL

jj, /?г: атзржшосо

Основной график составлен для следующих метеорологических факторов: температуры но сухому термометру, равной 25° С, относительной влажности ср = 54%, что соответствует температуре смоченного термометра (фиг. 161) 190.

При других состояниях наружного воздуха необходимо вводить соответствующие поправки, получаемые из вспомогательного графика с положительным или отрицательным знаком.

Пример пользования кривыми, приведенными на фиг. 173

Гиперболическая градирня работает с удельной гидравлической нагрузкой 9=6,75 м1час при температурном перепаде д=8°С. Из основного графи.са находим температуру охлажденной воды, соответствующую-== 19°, равную 31,2° С. Требуется определить, какова будет температура охлажденной воды при других метеорологических условиях, а именно: при температуре наружного воздуха, равной 30° С и относительной влажности, равной 40%. Из вспомогательного графика а находим величину поправки, соответствующую новым заданным условиям, т. e.-j-2,8°C. Следовательно, искомая температура охлажденной воды будет равна 31,2 + 2,8 = 34° С.

При помощи указанных графиков (фиг. 173) можно решать и другие задачи, связанные с определением оптимального режима работы гиперголических градирен.

Вспомогательный график б иногда требуется для определения температуры смоченного термометра по заданной температуре сухого термометра и относите.аьной влажности или для определения относительной влажности по заданным температурам сухого и смоченного термометров.

Башенные гпадарни капельные {фиг. 174)

Башенные капельные градирни издавна рассчитываются по диаграмме инж. А. Н. Арефьева, построенной им в 1931 г. на основании исиытаний башенных охладителей в г. Пятигорске и позднее на Алчевском и Кадиевском коксобензольных заводах (фнг. 175 -см. далее примеры пользования ею). Указанная диаграмма получила весьма широкое распространение и в течение многих лет была единственным источником для практических тепловых расчетов башенных градирен с капельным оросителем. Последующие испытания многих градирен, построенных в самых разюобразных климатических условиях при весьма широком диапазоне тепловых и гидравлических нагрузок, полюстью подтвердили правильность диаграммы инж. А. Н. Арефьева.

Примерно

1949 г. А.

в литературе появилась перестроенная Л. Д. Берманом и А. В. Перцевым диаграмма А. Н. Арефьева (фиг. 176), которая вследствие неточности может быть рекомендована лишь для предварительных ориентировочных расчетов башенных градирен с капельным оросителем.

В настоящее время диаграмма А. Н. Арефьева не потеряла своего значения и рекомендуется как основная диаграмма для тепловых расчетов башенных градирен старых конструкций с капельнБ;и оросите-ле.м.

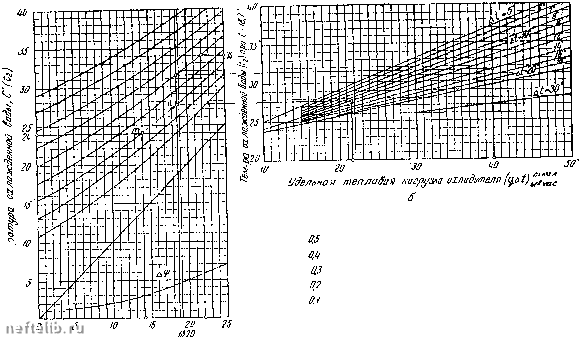

.Модернизированные башенные градирни с капельным оросителем рекомендуется рассчитывать по кривым охлаждения (фиг. 177), учитывающим новый принцип водораспределения горячей воды по площади оросителя. В старых баше.н-ных градирнях капельного типа охлаждаемая вода

распределялась равномерно по всей площади оросителя. В модернизирован?1ых гради;:нях этого типа периферийная часть оросите.ая имеет большую гидравлическую нагрузку нежели центральная. В сз.чзи с этим эффект охлаждения в модер-ни.зировакных градирнях выше нежели в обычных, хотя средняя плотность орошения может н не изменяться.

Приведенные на диаграммах (фиг. 175 и 176) зависимости применимы .1ишь для старых конструкций башенных градирен с капельным оросителем, у которых соотношения между основными элементами градирни выдержаны по,табл. 207.

Таблица 207

Основные размеры башенных капельных градирен старых конструкций с деревянной вытяжной башней

Фиг. 1/4

Башенная градирня с естественной тягой воздуха, капельная

I-ороситель; 2-вытяжная башня: 3-шатер гралнрнн для перехода от оросителя к вытяжной башне.

Площадь оросителя, м-

Общая высота градирни, .«

•Форма оросителя в плане Высота подачи воды, м. -Отношение площадей башни н оросителя

Тешертура паружтга 5аэЛ/ха пи мокрому, терммеру (Г")

влияние психрометрической раз ности на охлазкдение в

Фнг. 175. Номограмма А. Н. Арс-фьева для расчета башенных градирен старых типов с канелы.ым оросителем

о-удельная поправка иа Г отклонения
