•5>

Фиг. 177

Номограм.ма Московского отделения Теплоэлек-ропроекта для расчета модернизированных башенных капельных градирен. Примечание. Для други.т; состояний наружного воздуха даны поправочные кривые (см. фиг. 178)

Примеры пользования диаграммой, приведенной на фиг. 175.

Г7ример 1. Определить потребную плошадь башенной капельной градирни при гидравлической нагрузке U;= 1000 .«з/адс, температуре смоченного термометра, равной 15° С, температуре охлажденной воды,равной 24° С и перепаде температур М, раано.ч Г0° С. Ход расчета показан на фиг. 175 стрелка.ми. Определив нз диаграммы о удельную тепловую нагрузку, равную 21,5 KKUAJM- час, находим платность дождя из соотношения:

q At = 21,5 kkuajm-час,

17=2,15 jnJ4ac. При заданной гидравлической нагрузке искомая пло" шадь градирни будет равна

W 1000

F=- =-=465 лз.

q 2,15

Пример 2. Предыдущую задачу решить для - = 22° С, температурного перепада 14° С и температуры охлаждеикой воды 34° С.

Аналогичным путе.ч определяем удельную тепловую нагрузку:

q yAt = 40,0 ккал1м- час,

откуда 40,0

Пример 3. На фиг. 176 показан ход расчета по определению плотности дождя q по следующим заданным величинам:

а) температуре охлажденной воды 28,3° С;

б) отношению --- =0,8;

в) температуре смоченного термометра, равной 18° С и температурном перепаде, равном 9° С.

Искомая плотность дождя равна 2,7 м/час.

В указачном выше примере 1 наружный воздух характеризован только температурой смоченного термометра, равной 15° С.

Площадь градирни

• =2,75 м/час. 1000

2,75

=328 м\

. .....I I I I I

/У" 20- 25° 30° JJ°

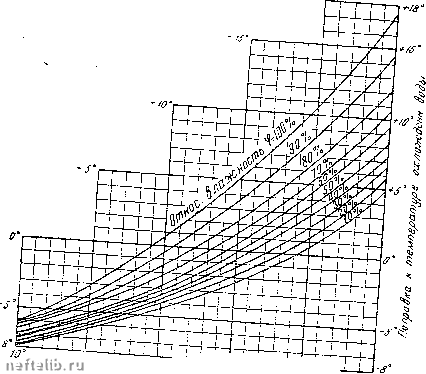

;Фнг. 178

Поправочные кривые к графи.ая охлажде;1ИЯ, изображенным на фиг. 175,

176 и 1/7

П р и м е ч а н И .:- Нзстоя-;ий график служ:-1т для определения поправок прн ином состоянии BJЗдy:a, чем принятое для графиков охлаждения (t/ = 25; -.3 = 54%) на фиг. 175, 176 и 177. Для среднеклиматических условий Советского Союза такая характе" ристика вполне достаточна, но для юж;;ых районов и Средней Азии не-обхони.чю учитывать психрометрическую разность, т. е. разность между температурами воздуха по сухому и .мокрому термометрам. 418-24 369

Как видно нз фиг. 161, те.мпературе смоченного термометра 15° С соответствует несколько температур пи сухому термометру, начиная ст 15° С при о = Г и кончая v9°C при -=0,2. Разность между сухим и мокрым термометоами изменяется от нуля до 29-15 = 14° С.

Данные диаграмм д и о (фиг. 175) справед.тивы для значении психрометрической разности, показанных на фиг. 175 а внизу (ДЛ). Для рассматриваемого случая i:=15°C и ф=4,2° С, что соответствует, температуре по сухому термометру, равной 15-f-4,v=19,2° С и относительной влажности, равной около 65S-6. Для других значений те.мператур и влажности необ.хо-димо вводить поправки к температуре охлажденной воды по диагра.мме s. На ней показаны поправки на каждый градус отклонения от диаграммы а при соответствующей температуре смоченного термометра.

воды

По кривым охлаждения фиг. 177 находим температуру охлажденной ды Г2= :9,4°С при з,данных условиях. Далее по фиг. 178 находим по-

Графи.ги охУ7ажЗамая dodi/ при l/=2o y=J Z,

%23 Г

I 28

Фиг. 179

Номограмма для расчета пленочных градирен ТЭПа. Примечание. Для других состояний наружного воздуха даны поправочные кривые (см. фиг. 178).

Пример 4. Определить поправку иа температуру охлажденной воды при х=20° (мокрый термометр) и 30° (сухой термометр). В даниои случае д!ь=10°. На диаграмме а при -=20°, 44=5°. Следовательно, \<\> на 5° выше, чем принято на диаграмме а. При i:=20° из диаграммы s и.меем поправку, равную 0,225° (удельная поправка- на 1° отклонения Ai). В итоге температураохлажденной воды, найденная по диаграмме б и а, должна быть повышена на 5X0,2:5= 1,1°.

Для = 19° результаты расчета принимаются непосредственно по кривым фиг. 177. Для других значений т необходимо вводить поправки по фиг. 178.

Пример 5. Определить температуру о.хлажденной воды в капельной модернизированной башенной градирне при температуре воздуха по сухому термометру 17° С и относительное влажности ср = 0,8 при температурном перепаде М равном 10= С и плот носги орошения 9 = 3,0 м/час.

"Р$У."-отзетствюшую температуре 17° С и влажности 0,8. Ьопоавка = -V. Искомая температура охлажденной воды будет

19,4° -3° = 16,4° С.

b 5 S ?

/lyiQm/fscmb орошения (,.»Ум¥ас

Фиг. ISO

Номограмма для расчета башенных градирен с комбинированвым капельнс-

пленочным оросителем.

Примечания. 1. Кривые охлаждения в комбинированных капельно-плепочных градкрня.х построены инж, Е. М. Бурмейстером на основании цифровых материалов, полученных в эксплуатации.

2. Кривые дают температуру охлажденной воды при температуре наружного, воздуха =25° С и относительной его влажности? = 5496.

3. Для лрупгх состояний наружного воздуха даны поправочные кривые (см. фиг. 17о). .

Пользование кривыми о.хлажления, изображенными на фиг. •]79 и 180, аналогично примеру 5 и дополнительных разъяснений не требует.

Башенные градирни пленочные (фиг. 181)

Тепловой расчет башенгых пленочных градирен рекомен-. дуется производить по кривым охлаждения (фиг. 179).

в целях максимального использования имеющегося опкга проектирования целесообразно использоьать имеющиеся типовые проекты пленочных градирен площадью: 600, 800, 1200 и 1600 М-.

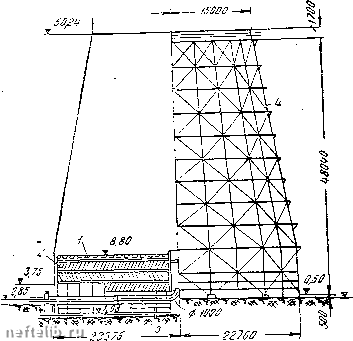

Фиг. 181

Башенная-пленочная градирня с естественной тягой воздуза

/-зодорзспргделительяые желоба; 3-щиты пленочного оросителя, слегка наклоненные S.горизонту; о-водосборный резервуар: 4-металлический каькас вытяжной

башни.

Пользование кривыми охлаждения для пленочных градирен аналогично фиг. 177 (см. пример 5) и дополнительных разъяснений не требуется.

В последнее время применяются башенные градирни с комбинированным капельно-пленочным оросителем. Кривые охлаждения воды в этих градирнях приведены на фиг. 150. Пользование И.УН аналогично примеру 5.

Кривые охла;кдения, приведенные на фиг. 177, 178, 179 и 180, построены Московским отделением ТЭПя для соответствующих конструкций градирен, разработанных этим институтом.

Пр« проектировании башенкых градирен всех типов для нефтеперерабатывагощих заводов рекомендуется ма;<симально использовать имеющийся практический опыт ТЭПа как в части

теплового расчета градирен, так и в части применения готовых конструкций градирен, испытанных в промышлеыны условиях.

Градирни открытого типа {фиг. 182)

Для теплового расчета градирен открытого типа применяют кривые охлаждения, изображен.--ые на фиг. 183.

Кривые о.хлаждения основною графика nocTpoei ы для следующих условий: высота гра.!1ирни 9,1 м \ число ярусов я=10; ширина активной части (расстояние между кргпйними стойками каркаса) оросителя-3,7 м; температура влажного термометра-= 20°, скорость ветра-•& = 1,5 MJceK.

1ри других исходных данных и плотности дождя, полученной из основною графика вводятся соответствующие поправки из диаграмм а, б я в (фиг. 1>3) на число ярусов п, скорость ветра V и на температуру смоченного термометра.

Пример. Дано .т: = 21°-А2?=20°; и=2Б° С; скорость ветра-«=3,5;if/сел:. Число ярусов - 16. Определить плотность орошения и потребную площадь градирни при гидравлической нагрузке 1500 м1яас. Из основного графика находим q = 1,8 м1час д,ля -т=:4° и

At = 2Q°\ вводим поправку по диаграммам а, б в-на число

ярусов = 1,5;

на скорость ветра а(, = 1,А\

на температуру смоченного термометра а=1,0Ь. Искомая плотность орошения будет равна: д-а-ас 1,8-1,5-1,4 Ов 1,06 • "

5:

Фиг. 182 Градирня открытого типа

/-деревянная раскосная поперечная Ферма; 2-ярусы решетника: J-стойки каркаса: /-шиты оросителя: о-наклонные жалюзнйиые щиты; D-водосборный резервуар; 7-железобетонная розетка; с/-водораспределительный желоб; 9-сливные трубки; /О-тяга; /У-розет-кн; 72-щит решетки.

= 3,55 Mjmc. ]
