5) в воде отсутствуют в большом количестве мелкие водоросли, песок и ракуша.

3. Водозаборные сооружения раздельного типа с самотечными трубами, уложенными в траншее по дну моря

При больших расходах воды и отсутствии у берега требуемых глубин применяется тип водозаборного сооружения, состоящего из оголовка, самотечных линий большого диаметра и берегового колодца, куда опускаются сосуны всасывающих труб (фиг. 88). В тех случаях, когда возникает необходи-.мость в дополнительной очистке воды от мелких водорослей или песка и ракуши, береговой колодец служит также и для размещения в нем вращающихся или плоских сеток и гидроэлеваторов для удаления песка и ракуши (фиг. 89). Достоинствами этого типа водозабора являются:

S t, S II JU-7

Фиг. 88

Водозаборные сооружения раздельного типа с са/аотечными трубами, уложенными в траншее по дну .моря

J-светящийся буИ, 2-приемное отверстие с решеткой; 3-самотечные трубы; .железобетонный ящик без дна; J-6=тояное заполнение ящика; о-каменная наброска; /-железобетонные сван для крепления самотечных труб; S-прне.мный бассейн насосной стандни.

1) малая чувствительность горизонта воды в, приемном бассейне к колебаниям волнового характера, происходящим вокруг оголовка;

2) получение лучшего качества воды за счет задержания водорослей вращающимися или плоскими сетками и осаждения песка и ракуши в приямке приемного бассейна.

Вместе с тем следует отметить, что сооружение водозабора этого типа требует производства больших и дорогостоящих подводных работ как по рытью подводной траншеи, так и по укладке самотечных труб и устройству оголовка.

4. Водозаборные сооружения раздельного типа с сифоном (фиг. 90\

При малых и средних расходах, а также при геологическом строении берегов и дна моря, затрудняющем производство работ по рытью подводной траншеи для укладки самотечных труб (скала), или в случае отсутствия плавсредств для подводного землечерпания, применяются водозаборные сооружения с сифоном.

Фиг. 90

Водозаборные сооружения раздельного типа с сифоно.«

площадка над огсловком; 2-съе.увая pf шетка, J-сифонный - трубопровод; -сжатая-часть сифонного т] уСоп( свода; 5-прия.мск к песколовке; 6-штуцер для удааеккн воздуза вакуумнасосом; 7-эжектор, i-necKOJioBKa.l

Водозабор состоит из оголовка с площадкой над1щм7 си-фонного трубопровода, имеющего вертикальный патрубок сжатого сечения-„гусек Линдлея" и берегового приемного бассейна. В нем при необходимости, размещаются сетки и гидроэлеваторы для удаления осадка.

Для зарядки сифона предусматривается установка вакуум-насосов.

Недостатком этого типа водозабора является некоторая усложненность эксплуатации, связанная с обслуживанием сифона.

5. Водозаборные сооружения совмещенного типа на морском основании, связанном с берегом эстакадой

Водозабор этого типа, благодаря развитию морского бурения и эстакадного строительства, получил довольно широкое распространение.

Эти водозаборы проектируются дьух типов.

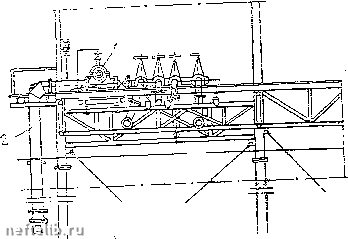

1-й тип. Насосы с электродвигателями расположены на Берхне.м настиле морского основания или эстакады. Водозабор представляет всасывающие трубы, пропущенные через наст.чл в море с погружением сосунов под горизонт воды на требуемую глубину (фиг. 91),

9-й тип Электродвигатели расположены иа верхнем iiacTH.ir, а на?оГь1 (артезианского ™па),вязанные вертика..ьны.и валами с электродвигателями, опущены в воду. Водозаоор представляет собой трубы, -вбитые одним концом в дно моря .

Фиг. 91

Водозаборные сооружения совмещенного типа на морско.м основании, связанном с берегом эстакадой (при насосах с горизонтальной осью вращения} У-насосы; 5-всасываюшиг трубы.

перфорированные на определенном участке, находящемся ниже расчетного горизонта воды в море. .Из этих труб артезианские насосы, как из трубчатых колодцев, производят забор еодь; (фиг. 92).

Водозаборы этого типа aai:более просты з нсполнеккк i: эксплуатации. Гидравлические потери з нк.х хминимальные.

Расчетный срок службы сооружений обоих типов в части, зависящей от колебаний горизонта воды в море, более продолжителен, а при водозаборе 2-го типа совсем не зависит от них, что является несомненным достоинством этого типа водозабора.

Однако стоимость оснований п, особенно, эстакады, связывающей совмещенный водозабор с берегом, велика и сильно увеличивает капитальные вложения на строительство водопроводов.

Поэтому оба типа водозаборов рекомендуются .преимущественно для тех случаев, где возможно использование существующих нли проектируемых эстакад для других производ: ственных нужд предприятий нефтяной промышленности.

б. Водозаборные сооружения берегового совмещенного типа с подводом воды по открытому морскому каналу

(фиг. 93)

В ряде случаев приходится встречаться с усложненной обстановкой забора воды из моря, при которой требуемые глубины находятся очнь далеко от берега (5-10 км), а рельеф дна моря пересеченный, с местными ямами, островами и грядами, выходящими на поверхность воды.

При этом гидрологическая обстановка такова, что исключает массовое передвижение донных отложений. В этих случаях целесообразным является устройство в дне моря открытого многокилометрового канала и водозаборного сооружения берегового совмещенного типа.

Недостатком этого типа водозабора являются эксплуатационные затруднения, связанные с необходимостью постоянного наблюдения за состоянием канала и его периодической очисткой от насосов.

7. Водозаборные сооружения совмещенного типа- плавучие (фиг. 94)

Совмещенный водозабор плавучего типа представляет баржу или плашкоут, на которых установлено насосное оборудование ниже горизонта воды в море. Баржа или плашкоут, плавая на поверхности моря, следует по вертикали за колебаниями моря циклического, сезонного и сгонно-нагонного характера. Этим обеспечивается устойчивая работа водозабора, не зависящая от колебаний горизонта воды. Для защиты пло-вучего водозабора от волн-, его помещают внутри ряжевого оголовка, в котором он следует за изменением горизонта воды в специальных направляющих.

Недостатком этого типа водозабора является затруднительность осмотра и ремонта корпуса баржи или плашкоута без вывода его из р5;жа в сухой док.

Фнг. 94

Водозаборные сооружения сов.мещенного типа-плавучие

i-сов.чещеииый плавучий водозабор; 2-всасывающая труба: J-свайиое ограждение

-i-ка.менная наброска.

8. Нормы и технические условия для определения размеров основных элементов водозаборных сооружений (табл. 152)

Таблица 152
