расположенные на перекрытии разделочных емкостей"50; дренируемая вода направляется в песколовку 3. После* подсушки песок транспортерами грузится на автомашины.

Нефтяной комбайн, включающий вСс сооружения узла нефтеулавливания, позволяет экономить площадь, обеспечивает непрерывное удаление нефтяной пленки по мере ее накопления на поверхности воды и непрерывное удаление песка, упрощает обслуживание ловушечного хозяйства.

На фиг. 222 показана типовая нефтеловушка конструкции института Гипроспецнефть, выполненная из сборного железобетона, производительностью одной секции 55 л/сек.

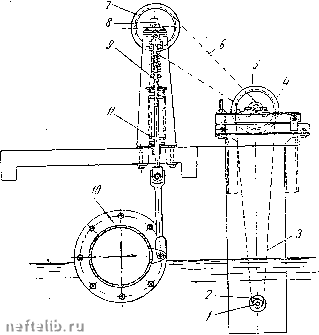

Фнг. 223

Конструкция нефтесборного желоба Гнпроазнефтн

Нефтеотделители, устанавливаемые в системе оборотного водоснабжения, имеют конструкцию по типу нефтеловушек, но рассчитываются на время пребывания в них воды-30 и 20 мин. Нефтеотделители оборудуются скребковыми транспортерами и поворотными желобами для улавливания нефти.

Приемным устройством для всплывших в нефтеловушках нефтепродуктов служит нефтесборный желоб. Он представляет собой трубу с продольными прорезями по всей длине, установленную в конце нефтеловушки.

Нефтепродукты, всплывшие наповерхность воды в нефтеловушке, подгребаются к нефтесборно.му желобу непрерывно работающим скребковым механизмом. Из нефтеловушки они удаляются ручным /s

поворотом желоба в положение, позволяющее плавающему нефтяному слою переливаться в этот желоб, по которому нефть отводится в приемную емкость.

На фиг. 223 показана конструкция нефтесборного желоба, разработанная институтом „Гипро-азнефть," автоматически регулирующая поворот иселоба применительно к уровню нефти в нефтеловушке. Механизм, вращающий желоб, связан со скребковым .механизмом, показанным на фцг. 224 и 225.

Для привода в действие поворотного механизма (см. фиг. 223) на конце верхнего промежуточного вала / скребкового механизма поставлена звездочка 2, связанная цепной передачей 3 с промежуточной звездочкой 4. На валу звездочки 4 установлена звездочка 5, которая связана цепной передачей кой 7, установленном над нефтесборным

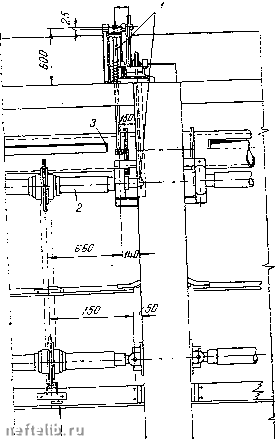

Фнг. 224

Детали скребкового механизма (размеры в мм)

;-передаточный механизм от вала к f ФРу . жеюбу; 2-вал скребкового механизма; 3-иефтес6орныя желоб.

6 СО звездоч-

желобом. На

кой /, установлении» поа и-н/»-к------ „

одном алу со звездочкой 7 установлен кулачок 8, который йеводит желоб в рабочее состояние. Этот перевод осущест-яеся перемещением кулачком 8 в вертикальном направлении



510.


стержня 9, связанного шарнирно с нефтёсборным желобом 10, Пружина служит для обеспечения постоянного контакта между кулачком 5и стержнем 9. Соотношение между диаметрами звездочек и другими размерами конструктивных элементов подбирается таким образом, чтобы при приближении к приемному желобу скребковой планки скребкового механизма, подгоняющей нефть, вращением желоба его переливная кромка автоматически погружалась в воду для приема плавающей нефтяной пленки. Конструкция предусматривает также возможность-ручного регулирования.

Части скребкового механизма, служащего для сгребания донных осадков-к песковому приямку нефтеловушки и для сгона плавающей нефти, показаны на фнг. 224 и 225.

Работа скребкового механизма и желоба определяется следующим расчетом. Время Т полного оборота скребковой лекты определяется по формуле

Т= ~ сек.,

где L-длина скребковой ленты, -к; она должна соответствовать расчетной длине нефтеловушки; О-скорость движения ленты, м/сек (обычно принимается равной 0,01 м/сек);

Количество нефти Q л, сгоняемой в нефтесборный желоб при одном его погружении

Фиг. 225 Детали скребкового ме.\анизма

7-водослив нефтеловушки; 2-погруженный щит; 3-нефтесборная труба; -механизм для вращения нефтесборной трубы; 5 и 5-валы скребкового механизма.

q-T

где -расчетный расход сточных вод, л/сек;.

. п-число погружений кромки нефтесборного желоба за

один оборот скребковой ленты (обычно 4); а:-количество улавливаемой, нефти в процентах от сточных вод, с учетом 40-60% ее обводненности.

Толщина пленки h мм, накопляющейся на поверхности перед ее сгоном в нефтесборный желоб

h =-:- ММ,

/-площадь между желобом и скребком, м-; f=b-l, где &-ширина нефтеловушки, м;

/j-расстояние между скребками, обычно 2 м. Глубина погружения кромки желоба .-.г определится по формуле

= m-bVzg-H-M,

где количество сгоняемой нефти в нефтесборный желоб. м/сек, равное

=-- лс/сек,

ICOO-Ту

где 7,j-Бремя погружения желоба =-

и

от-коэффициент расхода, равный 0,45. При расчете нефтеловушек должно учитываться:

1. Среднее количество задержанной в ловушках нефти при очистке нефтепромысловых сточных вод-1500 мг/л, из них увлекаемых на дно осадками-20 %.

2. Среднее количество задержанных нефтепродуктов при. очистке сточных вод нефтеперерабатывающих заводов в общем стоке-5000..(по рекомендации ВОДГЕО-10000 мг/л).

Из них увлекаемыхна дно осадками-20 % [24].

3. То же в сточных водах барометрических конденсаторов-смешения .4ВТ-7000 мг/л.

4. То же при очистке условно чистых сточных вод от установок, перерабатывающих нефть и тяжелые нефтепродукты (воды, включаемые в I систему оборотного водоснабжения)- 100 мг/л.

§ 70. УД.А.ЛЕНИЕ МЕХАНИЧЕСКИХ ПРИМЕСЕЙ ИЗ СТОЧНЫХ ВОД

Удаление механических примесей из сточных вод осуществляется при помощи решеток, песколовок и в нефтеловушках - одновременно с извлечением нефтепродуктов.

1. Задержание крупных плавающих предметов на решетках

Схема устройства решетки с механизированным удаление.м отбросов показана на фиг. 226.

конструкция предусматривает удаление отбросов при помощи грабель, прикрепленных к шарнирным цепям, установлен-



.,яы1\1 по бокам решетки и приводимым в движение электромотором.

Решетка образована прямоугольными (10 X 50 .и), квадратными (19X19 мм) или круглыми (а=19 мм) стальными

прутьями. Прозоры между прутьями делают равными 20 мм в свету. Наклон решетки принимается 60-70. Механизированное удаление отбросов с решетки должно предусматриваться при количестве их 0,5 М"/сут и более.

Скорость движения жидкости в прозорах решетки должна быть не более 1 м/сек.

Расчет решетки производится пряе.м,1.ми, принятыми при расчете очистных сооружений населенных .мест. :-•


уш /у /.

2."Осаждение механических примесей в песколовках и нефтеловушках

Фиг. 226 Схема решетки с механизированным удалением отбросов

Для нефтеперерабатывающих заводов характерно содержание взвешенных веществ .в сточных водах промышленно-ливневой сети в количестве 100-350 мг/л. В сточных водах, отводимых от -установок по подготовке нефти и от сырьевых парков, это -содержание повышается до 1500 .«з/.г и временами значительно выше.

Для нефтепромыслов в условиях повторного использования условно чистых сточных вод хара:<терно более высокое содержание взвешенных веществ. Значительное количество взвешенных веществ в сточных водах наблюдается при промывке •скважин, при предпусковых операциях и при спуске стоков от сборных пунктов и нефтяных комбайнов.

Сточные воды, спускаемые непосредственно из пунктов герметизации, могут содержать (по данным бдкинских промыслов) до 20-60 г/уг взвешенных веществ.

Содержание взвешенных веществ в сточных водах бакинских промыслов, поступающих по инженерной канализационной сети к центральным нефтеловушкам, в среднем колеблется от 1000 до 6000 м%/л.

• По другим нефтепромысловым районам содержание твердых взвешенных частиц определяется в пределах 250-400 мг/л.

По рекомендации ВОДГЕО среднее содержание механических примесей в нефтепромысловых сточных водах должно приниматься равным 1500 мг/л.

По гранулометрическому составу взвешенные вещества нефтепро.мысловых пластовых сточных вод характеризуются цифрами, приведенными в табл. 261 (данные по бакинским нефтепромыслам).

Таблица 261

Гранулометрический состав взвешенных веществ в нефтепромысловых сточных водах, %

Размеры, мм

0,25

0,25-0,1

0,1-0,01

0,01

Максимум

19,5

66,2

43,3

Минимум

2,16

48,0

Среднее

11,13

59,9

22,7

6,28

7fl-

50

гранулометрический состав осадков в нефтеловушках некоторых бакинских нефтепромысловых районов приведен в табл. 262.

Расчетный эффект отстаивания механических примесей в песколовках и нефтеловушках определяется по кривой зависимости выпадения взвеси от продолжительности этого процесса.

Примерная кривая выпадения взвешенных веществ, наблюденная в сточных водах одного из нефтепромыслов МНП Азербайджанской ССР, в статических условиях, показана на фиг. 227.

Яремя, маиутЬ! Фнг. 227

Кривая выпадения взвеси (в статически.х; условиях) нз нефтепромысловых сточных вод МНП Азербайджанской ССР

Гидравлическая крупность взвешенных частиц показана в табл. 263.

I Скорость выпадения взвешенных частиц в статических условиях при 20° С в зависимости от их диаметра.
