U800 - 2VO0

-in------Cj-ril=r- -» - %-r

LaiuIiTi

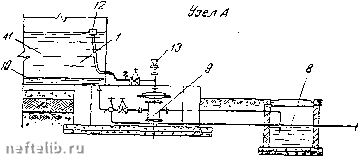

Фиг. 270

Разделочные резервуары и их оборудование

7-разделочный резервуар; 2- присоединения трубопроводов; -паропровод; 4-трубопровод для конденсата/5 -трубопровод для подачи ловушечной нефт.1,- 6 -трубопровод для отвода эмульсированной и обогащенной; нефти 7-узед А (показан отдельно); гндрозатвор,-S-автоматический регулятор системы .Гипроазнефти"/ /О-слой воды/ -слой отстоявшегося нефтепродукта; поплавок/ /J-воронка для заливки регулятора,

уоювиях спаренный клапан поднимается и открывает отверстие для спуска воды с осадками. По удалении воды верхнее и нижнее давления на клапан уравновешиваются и выход воды прекращается.

§ 83. НЕФТЯНЫЕ НАСОСНЫЕ СТАНЦИИ В УЗЛАХ НЕФТЕУЛАВЛИВАНИЯ

Нефтяные насосные стакции предназначаются для периодической откачки уловленных нефтепродуктов из нефтесборных резервуаров в разде.ючные и из разделочных резерву; ровв резервуарные парки или на дезмульсационные установки Те же насосные используются для откачки, нефти и воды из аварийных емкостей.

Для перекачки нефти, со.бранной в узлах нефтеулавливания, могут быть использованы:

1) центробежные нгсосы;

2) приводные поршневые насосы;

3) паровые поршневые насосы.

Области применения центробежных и поршневых насосов в зависимости от расхода и вязкости нефтепродуктов приведены на фиг. 271.

/о 20 30 VO SOBS 80 100 200 300 ООО SSO 800.

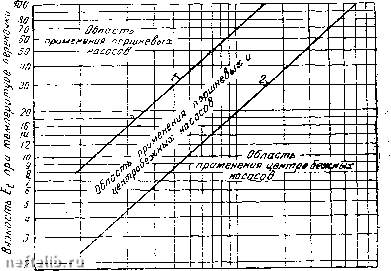

Фиг. 271

График областей применения центробежных и поршневых насосов

ЦелесообразЕость применения поршневых или центробежных насосов определяется положением точки пересечения заданных значений расхода и вязкости.

При перекачке вязких жидкостей характеристики центробежных насосов существенно изменяются, что вызывает необходимость введения в эти характеристики поправочных коэффициентов.

Яз--miir::-tfO-

Sen- CM/csK

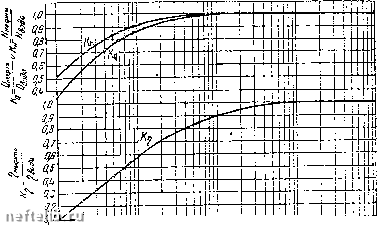

Фиг. 272

График пересчета характеристик водяных яасосов для-вязких

жидкостей

Гипронефтемашем для значений расходов (Q), напоров {Щ и к. п. д. (т]) предложены графики поправочных коэффициентов. Один из таких графиков показан на фиг. 272. На. графике приведены величины:

4 =-52£ф1,

Рвода

-нефть

вода

Они построены как функция числа Рейнольдса, выраженного через эквивалентный диаметр колеса насоса:

Re = e .103,

где Qaop„-производительность насоса на воду при максималь-

ном к. п. д., л/сек; V-кинематическая вязкость продукта, см/сек;

AicB-эквивалентный диаметр колеса насоса в см, который: определяется по формуле:

£>з,,е=: 1/4£>з-&.-Я см,

где Dj-внешний диаметр колеса насоса, см; &2-ширина лопатки рабочего колеса, см; Я"-коэффициент сужения сечения рабочего колеса лопатками на выходе

to - 8,

л =-- J

где 4-шаг лопатки на внешнем диаметре рабочего колеса, см;. 83-толщина лопатки на внешней окружности рабочего-колеса, см.

Приближенно во всех случаях можно принимать K=Q,9Q Пересчет характеристик насосов, составленных для воды,, на характеристики для вязких жидкостей по предложенным Гипронефтемашем графикам предполагает следующее:

1) точки, соответствующие данному к. п. д. при постоянном числе оборотов для жидкостей различных вязкостен, изменяются по закону «5=const;

2) коэффициенты Hq, Кн и /Ц практически могут быть приняты постоянными при значениях Q от 0,8 до 1,2 Рвор»;

3) напор Д, при Q=0 остается неизменным дтя жидкостей любой вязкости.

Определив по графикам на фиг. 272 значения Kq, Кн и /С,, можно подсчитать точки характеристик работы насосов на. вязких жидкостях:

Рнефть=-0"Рвода; Пеф-ь = Нола> нефть ~-п вода-

При подборе центробежных насосов для перекачки нефтепродуктов следует:

1) отдавать предпочтение центробежным насосам без направляющих аппаратов для уменьшения потерь;

2) применять центробежные насосы с высоким коэффици-енто.м быстроход:-ости;

3) применять центробежные насосы с крутопадающей характеристикой Q~H, так как в этом случае обеспечивается более устойчивая работа насоса при изме.ении вязкости нефти.

Определение кинематической вязкости нефти в °Е производится по формуле

V =z 0,073 ГЕ-i*-5, ему сек.

Пересчет градусок Энглера, а также градусов Сейболта в кинематическую вязкость, выраженную в сл/сея, можно произ-. водитьпри помощи графика, приьеденного на фиг. 273.

W0 80

за го

8 е-

1.0 OS 0.S

аго ао8

о,ои

0,03 О02

В ерад(/сах Экг-ера

верафсах Шомта

Фиг. 273

График для пересчета градусов Энглера в значения кинематической вязкости и в градусы Сейболта

/-кривая перерасчета вязкости в градусах Энглера в градусы Сейболт-фурол; 2-то же в кинематическую вязкость,- Л-то же в градусы Сейболт-уинверсальнын.

Для перевода вязкости в градуса.х Энглера в кинематическую вязкость в с и/сел: следует пользоваться кривой 2, в градусы Сейболт-фурол-кривой 1, Сенболт-униерсальный-кривой Ъ.

Изменение кинематической вязкости нефтей, а также других продуктов различного удельного веса, в зависимости от изменения температуры, показано на графиках фиг. 274.

Показатели вязкости различных ловушечных нефтепродуктов остаются (по данным практики) неустановленными.

Эмульсированные или частично эмульсированные ловушечные нефтепродукты характеризуются значительно повышенной вязкостью. Исследования, произведенные ЦНИЛами нефтепромысловых управлений МНП Азербайджанской ССР по вязкости эмульсированных ловушечных нефтепродуктов и их удельному весу, приведены в табл. 304.

W го uoBOsom 200

Телпера/цура, °С

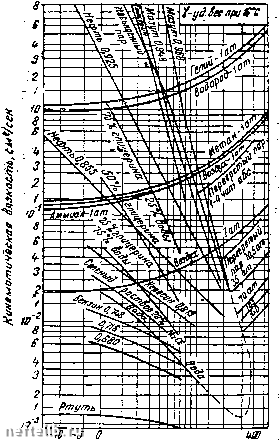

Фиг ,<1/1

Изиенеиие кинематической вязкости в зависимости от температуры для воды, нефтей и нефтепродуктов

По данным АзНИИ НП ловушечные нефтяные эмульсии характеризуются показателями вязкости, приведенными в табл. 305.

Наиболее приемлемыми для перекачки ловушечной нефти являются поршневые насосы, так как повышение вязкости ловушечной нефти до 50 см/сек оказывает несущественное влияние на к. п. д. насоса. Однако поршневые насосы более громоздки и неудобны в эксплуатации.

В табл. 306 приведены технические данные для приводных-поршневых насосов при перекачке нефти при температурах от -60 до 100°С, а в табл. 307-аналогичные- данные для паровых "поршевых насосов.
