Мотор-насос ПМНЛ предс¥авля-

ет собой агрегат, состоящий из секционного центробежного насоса и электродвигателя, валы которых соединены жесткой муфтой. Электродвигатель расположен внизу, насос-над ним.

В месте входа воды в "насос расположена сетка всасывания, служащая для задержания предметов, случайно попавших в скважину.

Опущенный в скважину агрегат ПМНЛ всегда находится под водой. Корпус электродвигателя всегда заполнен водой и во время работы вода непрерывно циркулирует по обмоткам, охлаждая их и смазывая подшипники.

Фиг. 134

Характеристика иасоса ПМНЛ-30Х80

Возможность работы электродвигателя под водой достигается за счет применения особой влагонепроницаемой изоляции на проводах об.мотки, для которой непосредственное охлаждение водой является непременным условием сохранения обмоткой высокой электрической прочности.

б. Артезианские насосы с погружным электродвигателем

типа АП

Габаритные размеры этих насосов даны на фиг. 135, 136, 137 и 138, а технические данные-в табл. 173.

Завод-изготовитель-Насосный завод им, М. И. Калинина (г. Москва).

Таблица 173

Зйдт в на опар fу/с плиту

023~/-шВ. J j I

3, <7J

>

Злехтранатор ШПЗЧЗ-5£/2

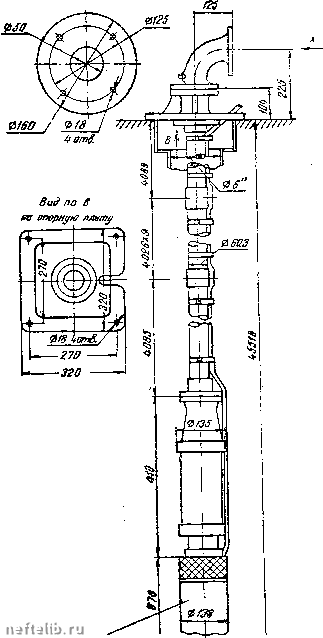

Фиг. 135

Артезианский пофужной яасосбАП-9х6 (размеры в мм)

. РвА

Фиг. 136

Артезианские погружной на-сос АП-9Хб (размеры ъ мм)

Suffno ff

/%7 ,

0 2t9

ttapit& Ш (1-3-20-64/2

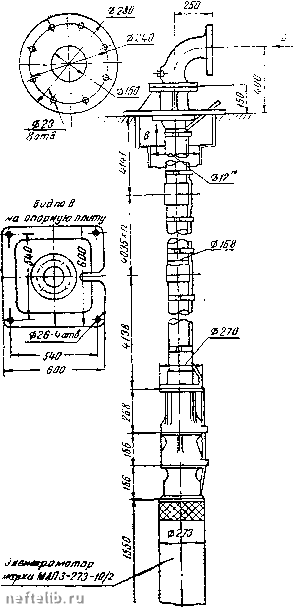

Фиг. 137

Артезианский погружной насос 10 АП-18Х6 (размеры в мм)

Фиг. 13о

Артезианский погружной пасис 1:АГ1-13-2 (размеры в мм)

заводом нефтяной ССР (г.

нор-

Фиг. 139 Насос НГН1

скребок-завихрнтель; 2-штанга-футовик; 3-муфта штанговая; иуфта цялиидра; Ь-клетка нагнетательного клапана; 5-шар; 7-<1ло\ <?-анппель; S-втулка; /О-кожух; Л-плунжер; ;5-наконечник плунжера; И-шток захватный; /4-патрубок; /5-клетка всасывающего клапана; /5-конус; /7-седло копуга.

§ 23. ШТАНГОВЫЕ, ПОДВЕСНЫЕ И. ЗИНГОВЫЕ Н.лСОСЫ

1. Штанговые насосы для подъема В0.ЛЫ из скважин

В нефтяной промышленности для подъема зоды из скважин часто употребляются глубинные насосы нормального р"да с шифром НГН и приводом их от станка-качалки, предназначенные для эксплуатации нефтяных скважин. ,

Техническая характеристика глубинных насосов НГН1 дана в табл. 174.

Насосы изготавливаются заводом им. Ф. Дзержинского Министерства нефтяной промышленности -Азербайджанской ССР (г. Баку").

На фиг. 139 показан в разрезе насос НГН1. Индивидуальным приводом глубинного насоса служит станок-качалка.

Станки-качалки изготавливаются „Бакинский рабочий" Министерства про.мышленности Азербайджанской Баку).

Технические данные станков-качалок мального ряда приведены в табл. 175.

На фиг. 140 показан общий вид станка-качалки типа СКН-5-1812.

Ориентировочную область применения станков-качалок каждого Tiina можно определить по кривым, приведенны.м на фиг. 141.

Для откачки воды из водяных скважин механическая мастерская УМО (управление механического орошения) Апшерона в г. Баку изготавливает штанговые ыасосы системы „Байбак".

Технические, данные насоса „Байбак" приведены в табл. 176.

На фиг, 142 показана схема установки насоса Байбак-5 с качалкой системы БВХ. Основные характеристики штанговых насосов, выпускаемых другими завода.ми СССР, даны в табл. 177.
