§ 67. ОБЩИЕ ПРАВИЛА ПРОЕКТИРОВАНИЯ КАНАЛИЗАЦИОННОЙ СЕТИ

1. Глубина заложения трубопроводов

Наименьшая глубина заложения подземных трубопроводов во избежание замерзания должна определяться на основании опыта работы канализации, находящейся в данных или аналогичных условиях. По тем же опытным данным намечаются мероприятия по защите наземных каналов от промерзания.

15 го 25 30 3S Ы U5 50 55 Мурманск QI

ВО 55

\Kmw6ifHCji

•?\] ]Нальчик rpo3Hbiu\ \

• llsoeuMCbi глубин промерзания грунтпав

5»

.сяоЗодсу

Фиг. 217

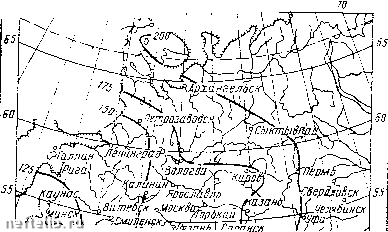

Изогипсы глубин промерзания грунтов, см

Уменьшение глубины заложения лотка труб против принятой в данном районе допускается при утеплении труб илн при температуре стоков, исключающей это утепление.

Трубопроводы, заложенные на глубине менее 0,7 м, считая от их верха, должны быть предохранены от повреждений наземным транспортом.

В случае отсутствия данных местной или аналогичной практики, при определении глубины заложения трубопроводов следует руководствоваться картой глубин промерзания почвы, показанной на фиг. 217.

2. Размещение канализационных линий в плане

Расстояние в планеот канализационных сетей до параллельно расположенных зданий, сооружений, дорог, а также других сетей, следует назначать в зависимости от конструкции фундаментов зданий, типа дорог, глубины заложения, диаметра и характера сети и т. п. и принимать не менее".

1) до оси ближайшего железнодорожного пути-4 м, но не менее, чем на глубину траншеи от подошвы насыпи;

2) до бордюрного камня автомобильных дорог-1,5 м или 1 м от бровки кювета или подошвы насыпи;

3) до газопроводов: низкого давления (до 0,2 кг/см) -

1 м, среднего (0,2-1 кг/см-) -1,5 м, высокого (I-3 кг/см)-

2 ж и (3-10 кг1см)--Ъ м.

В стесненных условиях указанные расстояния могут быть уменьшены с учетом возможности производства работ по ре-.монту и укладке сетей и исключения опасности подмыва фундаментов зданий и сооружений.

Расстояние между трубами хозяйственно-питьевых, водопроводных и канализационных линий при прокладке на одном уровне должно быть: при диаметре водопроводных труб до 200 мм -не менее 1,5 м, прн диаметре более 200 мм-не менее 3 м. В стесненных условиях указанные выше расстояния могут быть у.меньшены при специальном обосновании.

При прокладке канализационных линий выше водопроводных на 0,5 м и более расстояние .между стенками трубопроводов в фильтрующих грунтах должно быть не менее 5 м. В стесненных условиях расстояние может составлять 1,5 или

3 м, но водопровод должен быть уложен из металлических труб.

При укладке трубопроводов вблизи зданий на меньшую глубину, чем глубина заложения фундаментов, расстояние от стенок трубы до обреза фундаментов должно приниматься не менее 2,5 м.

При укладке трубопроводов вблизи зданий на - глубину большую, чем глубина заложения фундаментов, наименьшее расстояние от стенки трубы до обреза фундамента должно

лриниматься в зависимости от глубины заложения трубопровода и фундамента с учетом угла естественного откоса грунта, но не менее 3 м.

На территории промышленных предприятий при невозможности выполнения указанных требований допускается укладка канализационных труб на меньшем расстоянии от обреза фундамента при условии принятия специальных мер, исключающих возможность нарушения устойчивости сооружения, с обязательной укладкой канализационных коллекторов в кожухе или туннеле, в зависимости от местных условий и значимости объекта.

По техническим условиям ПТУСП-02-55 наружная сеть промышленной канализации нефтегазоперерабатывающих заводов должна прокладываться на расстоянии не менее 3,5 м от параллельно идущей хозяйственно-фекальной канализации,, считая между осями труб, и 3 м-между стенками смотровых • колодцев.

Если расстояние между осями труб не может быть выдержано, то сеть хозяйственно-фекальной канализации должна быть выполнена из стальных труб со сварными соединениями с соблюдением указанного растояния между стенками смотровых колодцев.

3. Пересечение с другими сооружениями в высотном

отношении

1) при пересечении канализадионны.х линий с линией железной дороги расстояние в свету от подошвы рельс до верха трубы должно быть не менее 1 м;

2) при пересечении с автомобильной дорогой расстояние от дна корыта проезжей части до верха трубы должно быть не менее 0,5 м (при условии предохранения трубы от раздавливания);

3) при пересечении с электрокабелями расстояние в свету должно быть не менее 0,5 м;

4) при пересечении с газопровода.ми или трубопроводами, •транспортирующими горючие или легковоспламеняющиеся жидкости, канализационные линии, по возможности, , должны проходить под ними;

5) надземная прокладка трубопроводов хозяйственно-фекальной, производственной и ливневой канализации на территории промышленного предприятия или поселка не разрешается.

Наземная укладка трубопроводов хозяйственно-фекальной канализации, а также трубопроводов, транспортирующих сточные воды, могущие вызвать при утечке или аварии заражение воздуха инфицирующими или дурно пахнущими веществами, на территории промышленного предприятия или поселка, как правило, не допускается. Такая прокладка в отдельных случаях

может допускаться по согласованию с органами санитарногс? надзора;

6) канализационные трубопроводы при пересечении с хозяйственно-питьевыми водопроводными линиями, как правило, должны укладываться ниже водопроводных труб. При этом расстояние между стенками труб по вертикали должно быть не менее 0,4 л.

Указанное требование может не соблюдаться при условии укладки водопроводной линии из металлических труб в кожухах. Длина таких участков должна быть: в глинистых грунтах-не менее 5 м, в фильтрующих грунтах-не менее 10 м в каждую сторону от места пересечения. Пересечение должно осуществляться под прямым углом или близком к нему. Необходимость устройства смотровых колодцев в начале и в конце кожуха в-каждом отдельном случае должна быть обоснована.

§ 68. УСЛОВИЯ ПРОКЛАДКИ КАНАЛИЗАЦИИ В СЕЙСМИЧЕСКИХ РАЙОНАХ И В ЛЁССОВИДНЫХ. ГРУНТАХ

При проектировании канализации в сейсмических районах при бальности выше 7 надлежит руководствоваться положениями, изложенными в ПСП101-51 (Положение по строительству в сейсмических районах). Основные выдержки из „Положения" приводятся ниже.

1. Схему канализации рекомендуется проектировать по воз-.можности (если это не вызывает значительного усложнения и удорожания работ) с децентрализованным размещением канализационных сооружений и технологические элементы по-возможности разделять на отдельные секции.

2. В районах сейсмичностью 9 баллов в канализационны. сетях желательно устройство соединительных перепускных" линий для-спуска сточных вод из поврежденного участка сети в соседние и обеспечение коллекторов аварийными выпусками.

3. На очистных сооружениях и насосных станциях должны предусматриваться аварийные выпуски и обводные линии. Прн недопустимости сброса неочищенных сточных вод через аварийные выпуски необходимо предусматривать простейшие устройства для обезвреживания сбрасываемых сточных вод.

4. Железобетонные трубы и коллекторы должны иметь усиленную продольную арматуру. В районах сейсмичностью 9 баллов недопускается применение неармированных бетонных труб и устройство кирпичных коллекторов. Соединение канализационных труб должно быть эластичны.м (асфальтовая мастика и т. п.).

5. Глубина заложения безнапорных канализационных трубопроводов (производственной й хозяйственно-фекальной канализации) должна приниматься не .менее указанной в табл. 256.

Приведенные в табл. 256 глубины заложения труб при соответствующем обоснований могут быть уменьшены.

Диаметры труб, мм

Минимальная глубина заложения до верха трубы, м, при сейсмичности

9 баллов

8 баллов

До 200, 250-350 400-600 ;00 и более

1,50 1,80 2,20

Не нор.мируется

1,20 1,50 2,00

6. При небходимости укладки главных коллекторов производственной и хозяйственно-фекальной канализации в неблагоприятных Е сейсмическом отношении грунтовых условиях: s насыщенных водой (кроме скальных и крупнообломочных) и насыпных грунтах, на участках, где возможно пересечение трубопроводами зон сопряжения грунтов, резко различных по сейсмическим характеристикам, на участках со следами тектонических нарушений, коллекторы следует делать железобетонными.

7. К напорным канализационным трубопроводам должны применяться указания для напорных водопроводных труб.

При прокладке канализационных трубопроводов в лёссовидных (просадочных) грунтах необходимо:

1) не допускать эксфильтрации сточных вод и за.мачивания грунта. Это достигается устройством водонепроницаемых стыков и особо тщательным их выполнением;

2) по возможности не допускать укладки труб ближе 10 м от фундаментов. При невозможности выполнить это требование канализационная линия должна быть уложена нз металлических труб с эластичными стыками и открытые лотки в смотровых колодцах должны быть заменены ревизиями;

3) смотровые колодцы на выпусках не должны устраивать-ся ближе Ъ м от зданий;

4) трубопроводы под зданиями должны укладываться в водонепроницаемых лотках, снабженных-выпусками для удаления попадающей в них воды;

5) на случай аварии на канализационных линиях должна быть предусмотрены* перепускные соединительные отрезки;

6) дно траншеи под канализационные трубопроводы должно быть уплотнено путем штыкования грунта и втрамбования щебня слоем 10 см. и более с увлажнениемгрунта поливкой;

7) в особо ответственных местах прокладка канализационных линий должна осуществляться (совместно с водопроводом) в проходных галлереях, снабженных выпусками случайно появившихся вод;

8) сеть канализационных систем, по возможности, должна быть закольцованной.

ГЛАВА XV!

СООРУЖЕНИЯ ДЛЯ ОЧИСТКИ СТОЧНЫХ вод

ПРЕДПРИЯТИЙ НЕФТЯНОЙ ПРОМЫШЛЕННОСТИ § 69. ОЧИСТКА сточных вод, СОДЕРЖАЩИХ НЕФТЕПРОДУКТЫ

1. Теоретические основы процесса всплывания нефти

Скорость всплывания частиц нефти и нефтепродуктов в статических условиях обычно определяется по формуле Стокса

g (Тв-Тм)

18fi

d, см I сек ,

где и-скорость всплывания частиц нефти (гидравлическая

крупность), см/сек; Тв и "Сн-удельные веса воды и нефти;

i-абсолютная вязкость среды (воды), г-см/сек; -минимальный диаметр частиц нефти, подлежащих удалению из сточных вод при отстаивании в нефтеловушках, см.

Прн наличии в сточных водах минеральных взвешенных частиц, вследствие их взаимодействия с частицами нефти, происходит некоторое замедление процесса всплывания ша-

зиков нефти, которое может быть выражено коэффициентом р

о 4-10*+0,8Л 4-10*-ЬЛ2

где -количество твердых взвешенных веществ, находящихся в сточных водах и выраженных в мг/л. В згрубежной литературе рекомендуется введение коэффициента Ст , выражающего влияние деформации шариков нефти на скорость их всплывания

С. =-
