Основным фактором, влияющим на тип применяемого оборудования, является давление газа и газонефтяной смеси.

При спущенных до забоя НКТ и наличии на забое свободного газа затрубное пространство будет заполнено сжатым газом, и давление будет равно забойному давлению (без учета веса столба газа). При закрытии скважины это давление будет близко к пластовому. Следовательно, при эксплуатации пласта, содержащего свободный газ, рабочее давление фонтанной арматуры следует принимать близким к пластовому.

В первом приближении пластовое давление принимают равным гидростатическому.

Глубина вскрываемых пластов, а следовательно, и пластовое давление колеблется в широких пределах.

Для удовлетворения различным условиям фонтанирования по ГОСТ 13846-84 арматуру изготовляют по разным схемам ( рис. 3. 1 ). Основные параметры фонтанной арматуры приведены в табл. 3.1. Зарубежные фирмы изготовляют фонтанную арматуру по стандарту АНИ6Т, что в основном соответствует нашему ГОСТу. По заказу потребителя арматура может быть изготовлена, например, на давление 210 МПа. Наиболее известны фирмы-изготовители: "Cameron Equipment Inc; "ERC Industries Inc; "Lanzagorta Intl; "Manoir Industries Stream-Flo Industries, Lind" (США). Один из видов арматуры приведен на рис. 3.2.

Устье скважины заканчивается колонной головкой, которая обвязывает, т.е. соединяет между собой техническую и обсадную (эксплуатационную) колонны, и герметизирует пространство между ними. На верхний фланец колонной головки устанавливают фонтанную арматуру с манифольдом. В свою очередь, фонтанная арматура состоит из трубной головки и елки.

Т а б л и ц а 3.1 Основные параметры фонтанной арматуры

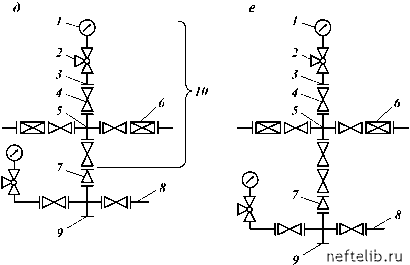

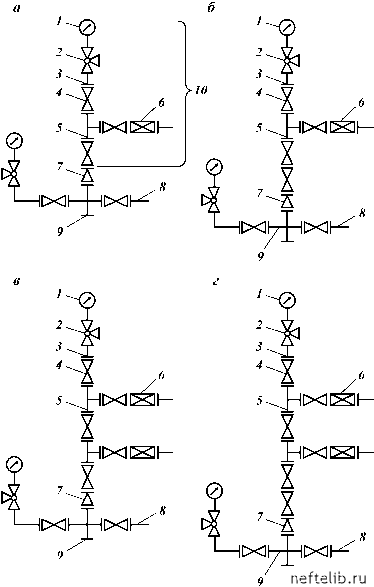

Рис. 3.1. Тройниковые ) и крестовые А ) схемы:

1 - манометр; 2 - запорное устройство к манометру; 3 - фланец под манометр; 4 - запорное устройство; 5 - тройник; 6 - дроссель; 7 - переводник трубной головки; 8 - ответный фланец; 9 - трубная головка; 10 - фонтанная

елка

трубная головка предназначена для подвески одного или двух рядов подъемных труб, их герметизации, а также позволяет выполнять технологические операции при освоении, эксплуатации и ремонте скважин. Колонны подъемных труб подвешивают к трубной головке на резьбе или муфте. В первом случае при однорядной конструкции лифта трубы подвешивают на стволовой катушке; при двухрядной внутренний ряд труб - на стволовой катушке, а наружный - на тройнике трубной головки. Во втором случае при однорядной конструкции лифта трубы подвешивают на муфтовой подвеске, устанавливаемой в крестовике трубной головки; при двухрядной для внутреннего ряда труб муфтовую подвеску устанавливают в тройнике трубной головки, а для наружного - в крестовике.

Фонтанная елка предназначена для направления потока продукции через манифольд и выкидную линию на замер ную установку, для регулирования режима эксплуатации и контроля за работой скважины путем спуска глубинных приборов.

Елка араматуры выполняется тройниковой (одно- или двухструнной) либо крестовой (двухструнной). Тройниковую арматуру с двухструнной елкой рекомендуют для скважин, в продукции которых содержатся механические примеси.

В тройниковой двухструнной арматуре рабочая струна -верхняя, а в крестовой может быть любая. Запасные струны используют при смене штуцера или запорного устройства.
