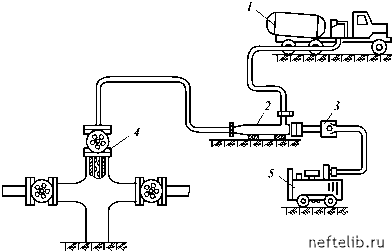

Рис. 7.9. Схема размещения оборудования при пенокислотной обработке скважинки

1 - насосный агрегат; 2 - аэратор; 3 - обратный клапан; 4 - крестовина; 5 -

компрессор

q задается большим или равным минимальному темпу закачки qmin (в м3/с)

q • = V /1.,

где tн - время нейтрализации раствора или стабильности эмульсии, с.

Необходимое давление на выкиде насоса ру при заданном темпе закачки q определяется по формуле

ру = рз - 10 6pqH + ртр,

86400 • q

Р з = Рп +---;

H - глубина скважины, м; рз, рп - соответственно забойное и пластовое давление, МПа; K - коэффициент продуктивности или поглощения, м3/(сутМПа); ртр - потери давления на

трение, МПа; d - внутренний диаметр НКТ, м; к - коэффициент гидравлического сопротивления; к = 64/Re при ламинарном режиме (Re < 2300), а при турбулентном к = = 0,3464/Re025; Re - число Рейнольдса, Re = 4qрж/лdж; ж -вязкость жидкости.

Если забойное давление, найденное по формуле при условии q > qmjn, превышает допускаемое, обусловленное прочностью колонны или цементного камня, то принимают допускаемое забойное давление. Определяют q, а затем рассчитывают ру и число агрегатов. В этом случае, чтобы обеспечить заданный радиус охвата и увеличить tн, необходимо изменить рецептуру раствора.

Для транспортировки и нагнетания в пласт жидкостей при кислотной обработке призабойных зон скважин используют насосные установки УНЦ1-160х500К (АзИНМАШ-30А) и АКПП-500 трехплунжерным насосом 5НК-500.

Установка УНЦ1-160х500К имеет цистерну объемом 6 м3 (из двух равных отсеков) с гуммированными внутренними стенками. Цистерна на агрегате АКПП-500 имеет объем 3 м3. Помимо этого, агрегат АКПП-500 комплектуется кислотовозом КП-6,5 с цистерной объемом 6,5 м3. Для перевозки кислоты предназначены двухсекционные цистерны на автоприцепе ЦПК-6 объемом 6 м3.

Для обвязки насосных установок между собой и с устьем скважины используются блоки манифольдов 1БМ-700 и 1БМ-700С, а также арматура устья 2АУ-700 и 2АУ-700СУ.

7.6. Охрана недр и окружающей среды при применении методов воздействия на пласт и призабойную зону

Для увеличения нефтеотдачи применяемые методы воздействия на пласт и призабойную зону условно можно разделить на химические, газовые и тепловые, не считая заводнения. Все указанные методы потенциально опасны для загрязнения окружающей среды.

При заводнении основные проблемы заключаются в использовании сточных вод промыслов и во влиянии откачки подземных вод на окружающую среду. В первом случае необходима тщательная очистка вод перед закачкой, что удорожает процесс закачки, а во втором могут возникнуть оседания поверхности земли, рост заозерности и заболачивания. Мерами борьбы с

этими явлениями являются тщательные многолетние геофизические и гидрогеологические наблюдения за режимами добычи и откачки, уровнем подъемных вод, а также за вертикальным движением земной поверхности.

При химическом методе воздействия на пласт и призабойную зону в закачиваемую воду вводятся различные химические вещества: щелочи (например, NaOH, NaHSO3, NH4OH и др.), поверхностно-активные вещества, полимеры (полиакриламиды, полисахариды и др.), мицелло-полимеры.

При применении ПАВ и мицелло-полимеров на базе спиртов и кетонов, например ацетона, требуется большое количество средств защиты окружающей среды. Так, ПАВ типа ОП-1 0 при концентрации в воде свыше 1 0 мг/л создает интенсивное пенообразование, которое резко нарушает кислородный режим водоемов. ПАВ, попавшие в почву и водоемы с питьевой водой, отрицательно воздействуют на флору, фауну и человека, так как они способны накапливаться в организмах животных, рыб и человека. Предельно допустимая концентрация, например, ОП-10 в водоеме не должна превышать 0,5 мг/л. Еще более токсичны катионоактивные ПАВ с высокой степенью биораспада под действием бактерий и микроорганизмов, например, МЛ-72, МЛ-80 и т.д.

При мицелло-химическом заводнении проводят тщательный контроль за загрязнениями с помощью приборов и путем соблюдения регламента закачки, обращая особое внимание на места возможных утечек из хранилищ и линии транспортировки.

При закачке газов в пласт используют в основном легкие углеводороды и углекислый газ, которые опасны при попадании в воздух. Поэтому необходимо принять меры для надежной работы трубопроводов и регулирующей аппаратуры. Ввиду того, что углекислый газ, попадая в добывающие скважины, иногда переводит попутный газ в несгораемое состояние, требуются установки каталитического дожигания газа с добавлением чистого газа или установки с химическим удалением углекислого газа.

Тепловая обработка скважин менее вредна для окружающей среды, чем тепловые методы воздействия на пласт. Процессы с закачкой пара и горячей воды требуют наличия топлива и чистой воды. Кроме того, продукты, выделяющиеся при генерации пара, загрязняют природу. Расход нефти, используемой в качестве топлива, может составить до четверти от ее добываемого количества. Поэтому желательна разработка систем, при которых все отходящие газы сжигания топлива вводятся в паровую линию. При этом исключаются выбросы в атмосферу
