Рис. 4.2. Оборудование устья 80x35

Рис. 4.3. Узел уплотнения проволоки

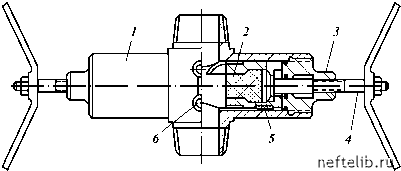

Рис. 4.4. Превентор плашечный

матуры. Шпонка 6 препятствует проворачиванию плашки. На наружной поверхности плашки имеются каналы для перепуска давления за плашку, что облегчает ее перемещение и увеличивает прижатие плашек друг к другу при перекрытии устья или обжим проволоки. Для облегчения открытия превентора под давлением на боковой стенке корпуса установки имеется пер е-пускной клапан, который позволяет уравновесить давление под и над плашками. К нижнему натяжному ролику крепится индикатор, показывающий натяжение проволоки в процессе работы.

Оборудование ОУГ-80х35 монтируют с помощью мачты, которая устанавливается на одну из гаек фланцевого крепления арматуры.

в комплект инструмента ГК входит инструмент из комплекта КИГК, который состоит из трех наборов (рис. 4.5).

Первый стандартный набор включает инструменты, спускаемые в скважину при любых операциях по обслуживанию. С их помощью производят удары вверх и вниз, а также крепят проволоку. К этому набору относятся: устройство для закрепления проволоки УЗП, шарнир Ш16, грузовые штанги ШГр и 1ШГр, Яссы гидравлический ЯСГ и механический ЯСМ, яссы для сообщения набору инструментов, спускаемых в скважину, ударных импульсов: ЯСГ - для удара вверх и ЯСМ - вверх или вниз.

Второй набор - инструменты для установки в скважине и извлечения из нее клапанов всех видов с замками или фиксатором. К этому набору относятся: рычажный ОР и консольный ОК отклонители для посадки оборудования в скважинные камеры, инструмент для спуска газлифтных клапанов ИСК, цанговый инструмент ИИ для извлечения скважинного оборудова-
