чи одного агрегата даг. и максимального расхода Qmax жидкости в процессе гидроразрыва с учетом одного разрывного агрегата:

n = Qmax / аг + 1 .

Для проведения гидравлического разрыва пласта применяется комплекс оборудования, в состав которого входят: насосные и пескосмесительные установки, автоцистерны, арматура устья скважин, блок манифольда, пакер и якорь.

Блок манифольда, устанавливаемый у скважины, к которому подключаются агрегаты, позволяет наиболее рационально их расставить, а также повышает надежность и безопасность проводимой операции (рис. 7.7).

Насосная установка УН1-630х700А (рис. 7.8) смонтирована на шасси грузового трехосного автомобиля КрАЗ-257 грузоподъемностью 10-12 т и состоит из силовой установки 9УС-800, коробки передач ЗКПМ, трехплунжерного насоса 4Р-700, манифольда, системы управления.

Техничегкая характеригтика нагогной угтановки УН1-630х700А

Шасси КрАЗ-257Б1А

Грузоподъемность, т................................................. 12

Наибольшая скорость, км/ч....................................... 60

Тяговый двигатель.................................................... Четырехтактный

дизель ЯМЗ-238 Номинальная мощность, кВт...................................... 176

Силовой агрегат 9УС-800

Двигатель............................................................. В2-800ТК-С3

Наибольшая мощность (при n = 2000 мин 1), кВт............ 588

Наибольший крутящий момент (при n = 1200 мин"1), кН-м 3,12 Эксплуатационная мощность (при n = 1800 мин"1), кВт... 544 Удельный расход топлива (на эксплуатационном режиме),

г/кВт ................................................................... 1 60

Вместимость баков, л:

топливных ........................................................ 300

масляных.......................................................... 160

Размеры насосной установки, мм................................. 9300х2900х3320

Масса установки заправленной, кг .............................. 23540

Насос 4Р-700

Полезная мощность, кВт............................................ 452

Наибольшее давление, МПа....................................... 70

Наибольшая идеальная подача, дм3/с........................... 22

Диаметр сменных плунжеров, мм................................ 100 и 120

Ход плунжера, мм.................................................... 200

Наибольшая частота двойных ходов плунжера в минуту ... 192

Манифольд

Условный проход трубопровода, мм:

приемного ......................................................... 1 00

нагнетательного .................................................. 50

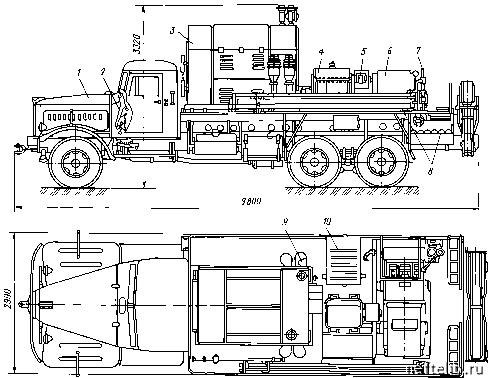

ёЁО. 7.8. Q$o6oi$u СоиФ-

l6,It 1q1-630x700A

(4Ag-700):

1 - автошасси КрАЗ-257Б1А; 2 - пост управления; 3 - силовой агрегат; 4 - коробка передач ЗКПМ; 5 - зубчатая муфта; 6 - насос 4Р-700; 7 - напорный трубопровод; 8 - вспомогательный трубопровод; 9 - фара для освещения рабочего места; 10 - аккумуляторная батарея

На раме автомобиля непосредственно за кабиной водителя расположена силовая установка 9УС-800, состоящая из ди-зельмотора, системы питания, смазки, охлаждения, установки воздухоочистителей и других вспомогательных узлов.

Двигатель установки - дизель-мотор В2-800-ТК-С3 двенадцатицилиндровый, четырехтактный с непосредственным вспрыском топлива и наддувом воздуха турбокомпрессорами ТКР14-2.

Насос 4Р-700 - трехплунжерный со сменными плунжерами, горизонтальный, одинарного действия. Насос комплектуется плунжерами диаметрами 100 и 120 мм, что обеспечивает работу насоса соответственно при давлениях от 70 до 50 МПа.

Манифольд установки состоит из приемной (диаметром 100 мм) и нагнетательной (диаметром 50 мм) линий. Приемный трубопровод оборудован трехходовым пробковым краном, что дает возможность присоединять к приему насоса одновременно два вспомогательных агрегата. На нагнетательном трубопроводе установлены манометр высокого давления с разделителем и предохранительный клапан гвоздевого типа, линия от которого выведена под настил. Установка укомплектована 1 00-мм приемным рукавом, шестью трубами высокого давления общей длиной 23,5 м и шестью гибкими металлическими сочленениями.

Установкой управляют с центрального поста из кабины водителя автомобиля. Здесь размещены педали управления топливным насосом и фрикционным двигателем, селектор и кран управления коробкой передач, а также необходимая контрольно-измерительная аппаратура.

Кислотные обработки призабойной зоны проводят для увеличения дебитов добывающих и увеличения приемистости нагнетательных скважин.

При воздействии на призабойную зону основным компонентом является соляная кислота. Растворами соляной кислоты обрабатываются карбонатные породы или терригенные коллекторы, в составе которых присутствуют карбонаты. Реакции взаимодействия соляной кислоты с карбонатным коллектором следующие:

CaCO3 + 2HC1 = CaCl2 + H2O + CO2;

CaMg(CO3)2 + 4HC1 = CaC12 + MgC12 + 2H2O + 2CO2.

Продукты реакции соляной кислоты с карбонатами растворимы в нейтральной среде.

При обработке карбонатных пород образуются каналы растворения, каждый из которых по-разному проникает в продук-
