Установки погружных насосов спускаются в скважину на НКТ следующих диаметров: 60 мм при дебите жидкости Qж до 150 м3/сут, 73 мм при 150 < Ож < 300 м3/сут, 89 мм при Ож > > 300 м3/сут. Расчетные характеристики ЭЦН приводятся для воды, а для конкретных жидкостей (нефти) уточняются с помощью коррелирующих коэффициентов.

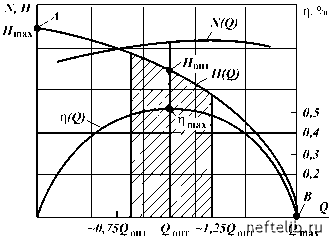

Типичная расчетная характеристика УЭЦН приведена на рис. 6.2. Очевидно, что желательно подбирать насос по деби-там и напорам в области наибольшего КПД и минимальной потребной мощности. Параметры установок центробежных насосов приведены в табл. 6.1. Также имеются установки специального назначения: с буквой К - повышенной коррозиестой-кости; с буквой И - повышенной износостойкости.

Установки ЭЦНК могут работать с жидкостями, содержащими до 1,25 г/л Н28, тогда как обычные установки, - с жидкостями, содержащими до 0,01 г/л Н28.

Насосы обычного исполнения рекомендуются для скважин с содержанием в откачиваемой жидкости до 0,1 г/л механических примесей; насосы повышенной износостойкости - для скважин с содержанием в откачиваемой жидкости свыше 0, 1 г/л, но не более 0,5 г/л механических примесей; насосы повышенной коррозиестойкости - для скважин с содержанием сероводорода до 1,25 г/л и водородным показателем рН 6,0-8,5.

Установки ЭЦНИ могут работать с жидкостями, содержащими до 0,5 г/л механических примесей, тогда как обычные


Риг,- 6.2. Типичная

пагчртная

хапактрпигтика пoгnvжнoгo прнтпобржного нагога



Т а б л и ц а 6.1

Техническая характеристика погружнк центробежных электронасосов

Установка

Подача номинальная,

м3/сут

Напор, м

Рекомендуемая рабочая область

Подача,

м3/сут

Напор, м

Группа 5

У2ЭЦН5-40-1400

1400

25-70

1425-1015

УЭЦН5-80-1200

1205

60-115

1285-715

У3ЭЦН5-130-1200

1165

100-155

1330-870

У2ЭЦН5-200-800

145-250

960-545

УЭЦН5-80-1550

1600

60-115

1680-970

УЭЦН5-130-1400

1460

100-155

1700-1100

УЭЦН5-80-800

1780

60-115

1905-1030

УЭЦН5-40-1750

1800

25-70

1850-1340

Группа 5А

УЭЦН5А-100-1350

1380

80-140

1520-1090

У1ЭЦН5А-160-1100

1070

125-205

1225-710

УЭЦН5А-160-1400

1425

125-205

1560-1040

У1ЭЦН5А-250-800

190-330

890-490

У1ЭЦН5А-250-1000

1000

190-330

1160-610

У1ЭЦН5А-250-1400

1400

190-330

1580-930

У1ЭЦН5А-360-600

290-430

660-490

У2ЭЦН5А-360-700

290-430

810-550

У2ЭЦН5А-360-850

290-430

950-680

У2ЭЦН5А-360-1100

1120

290-430

1260-920

У1ЭЦН5А-500-800

420-580

850-700

УЭЦН5А-160-1750

1755

125-205

1920-1290

Группа 6

У1ЭЦН6-100-1500

1500

80-145

1610-1090

У2ЭЦН6-160-1450

1590

140-200

1715-1230

У4ЭЦН6-250-1050

1185

90-340

1100-820

У2ЭЦН6-250-1400

1475

200-330

1590-1040

У2ЭЦН6-350-850

280-440

1035-560

УЭЦН6-500-750

350-680

930-490

УЭЦН6-100-1700

80-145

1820-1230

УЭЦН6-350-1100

1120

280-440

1280-700

УЭЦН6-250-1600

1580

200-330

1700-1075

Группа 6А

У1ЭЦН6-500-1100

1090

350-680

1350-600

У1ЭЦН6-700-800

550-900

850-550

установки - с жидкостями, содержащими до 0,1 г/л механических примесей.

Для отбора агрессивных пластовых жидкостей или жидкостей со значительным содержанием механических примесей (песка) используются диафрагменные скважинные насосные установки. Они относятся к объемным плунжерным насосам с электроприводом. При этом жидкость, проходя через приемный и нагнетательный клапаны, не имеет контакта с другими



подвижными частями насоса и его привода, так как отделена от них резиновой диафрагмой. Погружной электродвигатель малой мощности (3-6 кВт) с частотой вращения вала 13501500 мин-1 через эксцентриковый привод и поршень приводит в колебательное движение диафрагму. При давлении 10 МПа подача может составить 1 0 м3/сут. При отборе обводненной жидкости (до 90 %) с содержанием песка до 1,8 % (по массе) МРП работы насоса в 2-3 раза выше, чем для насосов ЭЦН и СШН.

Кроме скважинных бесштанговых установок с электроприводом, имеется ряд установок с гидроприводом. К ним относятся лопастные турбонасосы, струйные насосы, гидропоршневые и гидроштанговые насосы. Во всех этих случаях к гидравлическому двигателю с поверхности подается под давлением рабочая жидкость. На поверхности располагаются силовой насос, подающий рабочую жидкость, и система подготовки рабочей жидкости.

Более известна гидпопопширвая нагогная vгтановка

(ГПНУ) с золотниковым распределением. Она состоит из погружного гидропоршневого агрегата, двух концентрически спущенных колонн НКТ, силового насосного агрегата, емкости, оборудования устья и трубопроводов. Золотник гидравлического двигателя направляет рабочую жидкость попеременно в полости цилиндра двигателя, расположенные под и над его поршнем. Поршень двигателя передает возвратно-поступательное движение через шток плунжеру насоса. Эффект применения этих насосных установок состоит в отсутствии штанг и кабеля, что существенно для наклонно направленных скважин, а также в отсутствии спуска-подъема НКТ, так как глубинный агрегат может быть сбрасываемого типа.

Поднимают агрегат давлением рабочей жидкости из кольцевого пространства.

Первые серийные установки УГН-1 00-200-1 8 обеспечивают куст скважин с подачей 1 00 м3/сут. Развиваемое давление плунжерного насоса на поверхности 18 МПа. Планируется создание установок с подачей 25, 40, 1 60, 250 м3/сут.

Опытные образцы тvnбоиагогов представляют собой лопастную турбину, вал которой соединен с валом центробежного насоса. Центробежный насос подает из скважины жидкость, состоящую из рабочей жидкости и добытой жидкости.

Cтnvйиый нагог работает на принципе инжекции добываемой жидкости с помощью нагнетаемой рабочей жидкости. Может использоваться в сильнообводненных скважинах (с дебитом до 1 500 т/сут).
