На различных стадиях разработки может быть использовано заводнение с применением физико-химических средств повышения нефтеотдачи, т.е. с добавлением ПАВ, щелочи, ми-целлярных растворов и т.д.

7.3. Оборудование для закачки воды и газа

Рост добычи нефти обеспечивается не только вводом в разработку новых месторождений, но и постоянным улучшением состояния эксплуатации разрабатываемых месторождений. Повышение нефтеотдачи пластов в основном ведется методом поддержания пластового давления закачкой воды. Для заводнения широко используются сточные и пластовые воды. Это позволяет решить проблему защиты водных ресурсов и окружающей среды.

В систему подготовки и закачки воды в нефтяные пласты входят водозаборные сооружения с насосной станцией первого подъема, водоочистные установки, насосные второго и третьего подъемов, насосные станции по закачке и нагнетательные скважины. В качестве насосных станций для закачки воды в нефтяные пласты для поддержания пластового давления применяют блочные кустовые насосные станции (БКНС) на базе центробежных насосных агрегатов ЦНС-180 и ЦНС-500. Поверхностные, сточные и пластовые воды нагнетают установками погружных центробежных электронасосов типа УЭЦН. Для оборудования устья нагнетательных скважин используют арматуры АИК1-65х210 и АНК-65х350 (рис. 7.3).

Конструкция насоса ЦНС-180 разработана на одной корпусной базе четырех модификаций с давлением нагнетания от 10,5 до 19,0 МПа (табл. 7.1).

Насос ЦНС-1 80 (рис. 7.4) - центробежный, горизонтальный, секционный, однокорпусный с односторонним расположением рабочих колес, с гидравлической пятой, подшипниками скольжения и концевыми - передним и задним - уплотнениями комбинированного типа.

Корпус насоса состоит из набора секций, входной и напорной крышек и концевых уплотнений.

Насос на плите фиксируют двумя цилиндрическими штифтами, устанавливаемыми в лапах входной крышки. Входной патрубок расположен горизонтально, напорный - вертикально.

Во избежание перетока воды по валу стыки рабочих колес

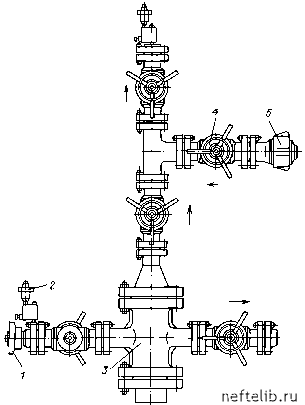

Рис. 7.3. Арматура нагнетательная:

быстросборное соединение; 2 - разделитель под манометр;

головка; 4 - задвижка; 5 - обратный клапан

трубная

притираются до плотного металлического контакта. Уплотнения рабочих колес щелевого типа.

Для насосов ЦНС-180-1185, ЦНС-180-1422, ЦНС-180-1900 опорами ротора служат подшипники скольжения с принудительной смазкой, а для насоса ЦНС-180-1050 - подшипники с кольцевой смазкой. Подшипники имеют стальные, залитые баббитом вкладыши с цилиндрической посадкой в их корпусе. Насос с электродвигателем соединен с помощью зубчатой муфты, обойма которой закрыта кожухом.

Для смазки и охлаждения подшипников насосов и электродвигателей мощностью более 1 000 кВт, а также зубчатой муфты каждый насосный агрегат комплектуется маслосистемой, в

Т а б л и ц а 7.1

Техническая характеристика центробежных насосных агрегатов ЦНС-180

состав которой входят: рабочий насос Ш5-25-3,6/4 с подачей 3,6 м3/ч, давлением нагнетания 0,4 МПа, приводом от электродвигателя АОЛ2-31-4; маслобак БМ-0,32; маслоохладитель МХ-4; двойной маслофильтр ФДМ-32 пропускной способностью 7,4 м3/ч; предохранительный клапан и запорная арматура. Система водяного охлаждения предусматривает подачу 6 м3/ч воды на маслоохладитель МХ-4, охлаждение и запирание сальников концевых уплотнений насоса.
