Цилиндры

Стандарт АНИ11АХ предусматривает выпуск трех основных типов цилиндров: толстостенных (рис. 5.24, а); толстостенных для плунжеров с мягким уплотнением (рис. 5.24, б); тонкостенных (рис. 5.24, в).

Толстостенные цилиндры могут применяться для насосов как вставного RH, так и невставного ТН типа. Внутренняя поверхность цилиндров насосов типов RH и ТН выполняется с жесткими допусками (прецизионно-хонингована), так как уплотнение осуществляется в паре трения металлический цилиндр - металлический плунжер. Наружный диаметр цилиндра насоса типа ТН стандартом не устанавливается, так как он вставлен в колонну НКТ. Предельное отклонение на внутренний диаметр цилиндров: верхнее +0,05 мм, нижнее -0,00 мм. Толщина стенки толстостенного цилиндра 6,0-6,5 мм.

При эксплуатации вставных насосов наружный диаметр цилиндра должен быть как можно меньше для беспрепятственного его пропуска в трубах НКТ до места установки. Исходя из этого, стандарт АНИ предусматривает выпуск тонкостенных

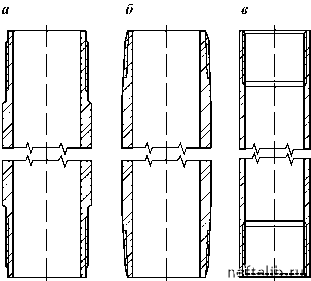

Рис. 5.24. Типы цилиндров, по стандарту АНИ:

толстостенный цилиндр; б - толстостенный цилиндр дла!

мягким уплотнением; в - тонкостенный цилиндр

плунжеров с



цилиндров для вставных насосов RW. Толщина стенки подобных цилиндров 3,0-3,5 мм. Например, для насосов условным диаметром 31 ,75 мм наружный диаметр толстостенного цилиндра составит 44,78 мм, а тонкостенного цилиндра 38,35 мм. Необходимо отметить, что многие фирмы за счет применения высокопрочных материалов могут выпускать цилиндры еще меньших наружных диаметров. Кроме того, выполнение тонкостенных цилиндров позволяет применять насосы больших диаметров, без перехода на другую колонну НКТ.

В последние годы, в связи с появлением новых уплотни-тельных материалов высокой износостойкости при работе в агрессивных средах, все большее распространение за рубежом получают насосы, у которых герметизация между плунжером и цилиндром осуществляется за счет применения различных уплотнений. При этом существенно снижаются требования к внутренней поверхности цилиндра и наружной поверхности плунжера, их изготовление значительно упрощается.

Стандартом АНИ предусмотрен выпуск толстостенных цилиндров для плунжеров с мягким уплотнением (см. рис. 5.24, б). Основное их отличие - это увеличение предельных отклонений на внутренний диаметр цилиндра: верхнее +0,16 мм, нижнее -0,06 мм. Материалы цилиндров стандартом АНИ не оговорены. Каждая фирма-производитель может выбирать материалы исходя из собственных сображений. Как правило, предлагается самый широкий спектр материалов, технологий упрочнений и покрытий. Длины цилиндров регламентированы и составляют 5, 6, 7, 8, 9, 10, 11, 12, 15, 16, 20, 24 фута (от 1,524 до 7,315 м).

Стандартом АНИ также предусмотрен для цилиндров насосов типа RH (вставной насос, с толстостенным цилиндром) выпуск удлинительных муфт. Это сделано для увеличения рабочей зоны цилиндра путем приближения длины хода плунжера к длине цилиндра, вплоть до незначительного выдвижения плунжера из цилиндра. При этом происходит равномерный износ цилиндра, на его внутренней поверхности не возникает буртов вследствие износа, отложения солей, которые могут привести к заклиниванию плунжера при последующем изменении длины его хода. Внутренний диаметр удлинительных муфт несколько больше, чем у цилиндра, например для насоса условным диаметром 31 ,75 мм внутренний диаметр удлинителя будет 32,5 мм, с предельным отклонением верхним +0,3 мм, нижним -0,0 мм.



Плунжеры

Плунжеры, выпуск которых предусмотрен стандартом АНИ11АХ, можно разделить на:

плунжеры с металлическим (рис. 5.25, 5.26, а) и мягким уплотнением (рис. 5.26, б);

плунжеры цельные (см. рис. 5.25, а, 5.26, а) и составные (см. рис. 5.25, б, 5.26, б);

плунжеры муфтового (см. рис. 5.26) и ниппельного (см. рис. 5.25) типов.

Выполнение различных форм поверхности плунжера остается за фирмой-производителем, поэтому стандарт не оговаривает плунжер с канавками, но оговаривает гладкий плунжер, у которого отсутствуют канавки.

В стандарте представлены составные плунжеры, хотя они и не получили большого распространения. В конструкциях плунжеров с мягким уплотнением не оговаривается механизм крепления элементов уплотнения на поверхности плунжера (так называемая факультативная конфигурация). Данный вопрос решается фирмой-производителем насосов самостоятельно. Стандартом также не оговариваются материал плунжера, тре-бования к его поверхности и свойства применяемых уплотнений. Стандартными величинами являются наружный диаметр с предельным отклонением (верхним + 0,00 мм и нижним


Рис. 5.25. Плунжеры ниппельного типа с металлическим уплотнением, по стандарту АНИ:

а - плунжер цельный; б - плунжер сборной конструкции
