аметра отверстия седла dотв к диаметру шарика dш строго задано стандартом и установлено равным 0,865. Предусматриваются следующие диаметры шариков: 14,288; 15,875; 17,462; 19,05; 22,225; 23,813; 25,4; 26,988; 28,575; 31,75; 34,925; 38,1; 42,862;

50,8; 53,975; 60,0; 69,85; 73,025 мм.

Замковые опоры

Замковые опоры предназначены для закрепления насоса вставного типа в трубках НКТ с герметизацией полости всасывания от полости нагнетания. Замковые опоры встраиваются в колонну НКТ на глубине подвески и взаимодействуют с замком насоса, опускаемого на штангах, обеспечивая его фиксацию (рис. 5. 1 5).

По ОСТ 26-1 6-06-86 предусмотрен выпуск замковой опоры пружинного типа как для верхнего, так и для нижнего крепления насоса. Основными элементами замковой опоры (рис. 5.16) являются пружинный якорь 3 и опорное кольцо 2. Пружинный якорь предназначен для удержания насоса в замковой опоре в начальный момент, когда уровни жидкости в затрубном пространстве и трубах НКТ равны. По мере работы насоса уровень жидкости в трубах начинает расти, и насос сильнее прижимается к опорному кольцу весом столба жидкости в трубах. Функция опорного кольца - это восприятие осевой нагрузки, действующей на насос, и разобщение области всасывания от области нагнетания. Опорное кольцо выполняют из коррозионно-стойкой стали и с конической фаской под углом 15°, которая взаимодействует с ответной конической поверхностью замка насоса (рис. 5.17). Замковые опоры выпускают для НКТ диаметром 60, 73, 89 мм. Минимально необходимое усилие срыва замка насоса с замковой опоры 3-3,5 кН.

Замок (см. рис. 5.17) является элементом штангового насоса вставного типа. Замок включает конус 4, обеспечивающий с конической фаской опоры герметичное соединение, и упорную поверхность, в которую упирается пружинный якорь замковой опоры с целью удержания насоса в начальный момент. Во внутренней полости направляющей клетки 1 установлена защитная втулка 2, которая препятствует осаждению песка на пару плунжер - цилиндр при длительных остановках. В верхней части направляющей клетки выполнен паз, который взаимодействует со специальной втулкой с соответствующим выступом. Втулка жестко связана со штоком плунжера. В верхнем положении плунжера втулка выходит из зацепления с

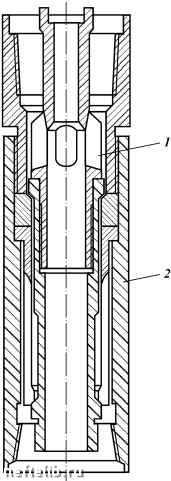

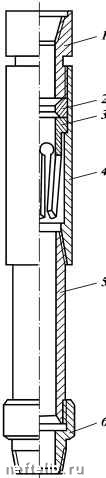

Рис. 5.15. Взаимодействие замка на- Рис. 5.16. Замковая опора:

соса 1 с замковой опорой 2 1, 6 - переводники; 2 - опорное

кольцо; 3 - пружинный якорь; 4 -опорная муфта; 5 - рубашка

пазом направляющей клетки, и при вращении штанги со штоком в ращается плунжер. В крайнем нижнем положении происходит фиксация штока в пазе направляющей клетки, и п р и вращении штанговой колонны крутящий момент передается на




Рис. 5.17. Замок насоса:

1 - направляющая клетка; 2 - защитная втулка; 3 -клетка; 4 - конус; 5 - упорный ниппель

нее, что позволяет развинтить колонну п р и необходимости. На верхнем конце направляющей клетки выполнена резьба для захвата насоса при ловильных операциях в случае аварии. Конус замка обычно изготовляют из коррозионно-стойкой стали марки 30X13 и подвергают термической обработке до HRC 40-45.

5.3.2. Штанговые скважинные насосы зарубежного производства

В отличие от ОСТ 26-16-06-86 стандарт АНИ11АХ "Спецификация на глубинные штанговые насосы и соединительные детали" (издание 1983 г.) не предусматривает выпуск втулочных насосов. Втулочные насосы не приводятся в стандартах АНИ, начиная с 7-го издания 1978 г. Однако многие фирмы вследствие популярности втулочных насосов оставили их в своих пр оиз-водственных программах. Стандарт пер е-сматривается каждые 5 лет или продляется, но не более чем на 2 года.

Стандарт предусматривает выпуск штанговых насосов классического типа и типов "неподвижный цилиндр - подвижный плун-жер" и "неподвижный плунжер - подвижный цилиндр", у которых плунжер крепится в трубах НКТ, а цилиндр, жестко связанный со штангами, осуществляет возвр атно-поступательное движение. Насосы могут быть вставные и невставные. По месту крепления вставные насосы могут быть с замком наверху и замком внизу. По типу цилиндра - с толстостенным и тонкостенным цилиндром. По типу плунжера - с металлическим плунжером и плунжером с мягким уплотнением (рис. 5.18, табл. 5.14).

Смысл обозначения следующий.

Первая буква R или Т означает тип насоса: вставной, т.е.
