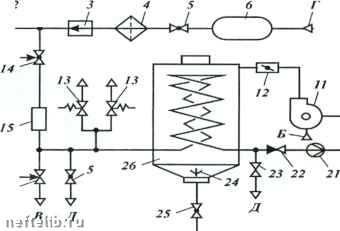

Рис. 3.9. Принципиальная схема установки ППУА-1200/100:

А - нар к пот)сбителю; В - воздух к вснтллятору; В ~ пар л емкость для подогрева воды; Г - сжатып Боздух от ком11рсгсо1)п; й - слив (дренаж); /, /9, 20, 27 - вентиль регулирующий В-622-2; 2, 22 - обратный клапан; 3, IS, 23 -вентиль занорнын В-201; 4 - фильтр В03ДУ1НИЫИ: 5, 9, 17, 25, 35 - пробковый нроходноГ сальниковый му(1)товып кран; 6

D-i- 28 29 30 31


ресивер; 7 - емкость для воды; 8 - фильтр водяной; Ю. 31 - коробка отбора мониюстен; - вентилятор Ц-10-28-4; 12 - заслонка шиберная; 13 ~ клапан предохранительный СППКМ-25-100; 14 -вентиль регулирующий; 15 - расширитель; 16 - насос питательный ПТ-2/160; 21 - диафрагма высокого давлен1гя ДВ-100; 24 - горелочное ycrpoiicTno; 26 - парогенератор; 28 - клапан отсечной 14с821р; 29 - фильтр топливный; 30, 32 - вентиль регулируюти!! 1!Sc!)06k; 33 - насос топливный \11Ф-0.А/25Гу, 34 - бак топливный; 36 - кран запорный



Т а б л и ц а 3.2 Техническая характеристика агрегатов

Показатель

Нагреваемая среда Подача по нефти,

м3/ч

Температура подогрева нефти, °С:

безводной

обводненной до

30 %

Давление, развиваемое в рабочем режиме, МПа

Топливо, используемое при работе агре-

1АДП-4-150 АДПМ-12/150-УЯ 2АДПМ-12/150-У1

8,2; 14,5

110-150

16; 20

Нефть сырая

150 122

13; 16

150 122

13; 16

Дизельное автотракторное ГОСТ 305-82

насос ШФ-0,4/25Б 33. Расход топлива во всасывающую линию регулируют вентилем 32. Топливо, пройдя через топливный фильтр 29, отсечной клапан 28, поступает в горелочное устройство, предварительно подогреваясь.

Воздух в горелочное устройство поступает от вентилятора Ц-10-28-4 11 через шиберную заслонку 12, подогреваясь.

Системы трубопроводов дренируются как естественным сливом через запорную арматуру 9, 36, 23, 18, так и подачей сжатого воздуха из ресивера 6.

Агрегат АДП для депарафинизации скважин горячей нефтью предназначен для нагрева и нагнетания нефти в скважину с целью удаления со стенок труб отложений парафина (табл. 3.2). Агрегат может быть использован также для депарафини-зации трапов, мерников, манифольдов и др.

Агрегат смонтирован на шасси автомобиля высокой проходимости КрАЗ-255Б1А (рис. 3.10). Привод всех механизмов агрегата осуществляется от тягового двигателя автомобиля. Агрегатом управляют из кабины водителя. В качестве нагреваемой среды используют сырую нефть. Ресурс работы агрегата по запасу нефти равен 4 годам. Его обслуживают два человека.

Весь агрегат состоит из нескольких узлов и систем: нагревателя змеевикового типа, нагнетательного насоса, трансмиссии, вспомогательного оборудования, трубопроводов, контрольно-измерительных приборов и системы автоматики. Нагреватель представляет собой змеевик высокого давления, заключенный в двухстенный кожух. В нижней части нагревателя выложена топка, в которую введена форсунка. Здесь же смонтировано запальное устройство.

гата

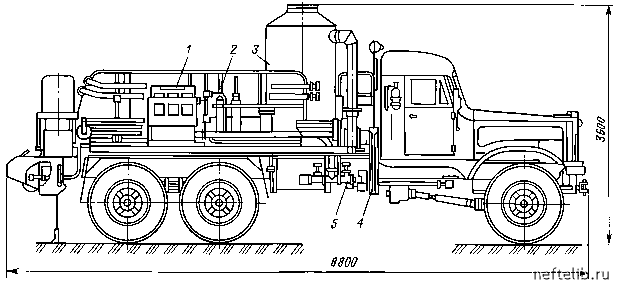

Рис. 3.10. Агрегат для депарафинизации скважин горячей нефтью 2АДП-12/150-У1:

1 - насос; 2 - маннфольд; 3 - нагреватель; 4 - трансмнссня привода оборудовання; 5 - топливная система
