Глава 6

ЭКСПЛУАТАЦИЯ НЕФТЯНЫХ СКВАЖИН БЕСШТАНГОВЫМИ НАСОСАМИ

6.1. Назначение и устройство электропогружных насосов

Для отбора из скважин больших количеств жидкости используют лопастный насос с рабочими колесами центробежного типа, обеспечивающий большой напор при заданных подачах жидкости и габаритах насоса. Наряду с этим, в нефтяных скважинах некоторых районов с вязкой нефтью необходима большая мощность привода относительно подачи. В общем случае эти установки носят название электропогружные электронасосы. В первом случае - это установки центробежных электронасосов (УЭЦН), во втором - установки погружных винтовых электронасосов (УЭВНТ).

Скважинные центробежные и винтовые насосы приводятся в действие погружными электродвигателями. Электроэнергия подводится к двигателю по специальному кабелю. Установки ЭЦН и ЭВН довольно просты в обслуживании, так как на поверхности имеются станция управления и трансформатор, не требующие постоянного ухода.

При больших подачах УЭЦН имеют достаточный КПД (до 0,35), позволяющий конкурировать этим установкам со штанговыми установками и газлифтом.

При этом способе эксплуатации борьба с отложениями парафина проводится достаточно эффективно с помощью автоматизированных проволочных скребков, а также путем нанесения покрытия внутри поверхности НКТ.

Межремонтный период работы УЭЦН в скважинах достаточно высок и составляет до 600 сут.

Скважинный насос имеет 80-400 ступеней. Жидкость поступает через сетку в нижней части насоса. Погружной электродвигатель маслозаполненный, герметизированный. Во избе-

жание попадания в пего пластовой жидкости устанавливается узел гидрозащиты. Электроэнергия с поверхности подается по круглому кабелю, а около насоса - по плоскому. При частоте тока 50 Гц частота вращения вала двигателя синхронная и составляет 3000 мин-1 и 2800-2950 мин-1 (с учетом скольжения).

Трансформатор (автотрансформатор) используют для повышения напряжения тока от 380 (промысловая сеть) до 4002000 В.

Станция управления имеет приборы, показывающие силу тока и напряжение, что позволяет отключать установку вручную или автоматически.

Колонна НКТ оборудуется обратным и сливным клапанами. Обратный клапан удерживает жидкость в НКТ при остановках насоса, что облегчает запуск установки, а сливной освобождает НКТ от жидкости перед подъемом агрегата при установленном обратном клапане.

Для повышения эффективности работы для вязких жидкостей (до 6-10-4 м2/с) в диапазоне подач 16-200 м3/сут в ОКБ БН созданы скважинные винтовые насосы с погружным электродвигателем. Установка скважинного винтового насоса, подобно установке ЭЦН, имеет погружной электродвигатель с компенсатором и гидрозащитой, винтовой насос, кабель, обратный и сливной клапаны (встроенные в НКТ), оборудование устья, трансформатор и станцию управления. За исключением насоса, части установки идентичны.

Одновинтовой насос объемного типа имеет однозаходный винт с внутренним диаметром d, вращающийся в двухзаходной обойме (рис. 6.1). Длина шага нарезки винта t в 2 раза меньше длины шага обоймы Т. Контактная линия на длине шага обоймы образует одну замкнутую полость, которая за один оборот винта перемещается на длину его шага к выкиду насоса. Крайнее положение оси отдельных сечений винта имеет отклонение от оси обоймы, равное 2е. Объем одной замкнутой полости равен площади 4е, умноженной на длину шага обоймы Т (см. рис. 6.1). Частота вращения винта п определяет число этих полостей, перемещаемых к выкиду насоса в единицу времени.

Подача винтового насоса

Q = 4еаТп,

где а - коэффициент.

На длине обоймы и винта можно расположить три-четыре замкнутые области. Напоры, создаваемые насосами, составляют

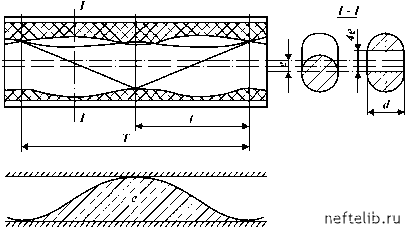

Рис. 6.1. Рабочие органы винтового насоса

200-1200 м. Допустимое количество свободного газа на приеме насоса почти достигает 50 %.

Шифр установок ЭВН аналогичен шифру установок ЭЦН.

Серийно выпускаются установки: УэВНТ-5А-16-1200, УЭВНТ-5А-25-1000, УЭВНТ-5А-100-1000, УЭВНТ-200-900.

6.2. Область применения и характеристики погружных насосов

Область применения центробежных насосов в нефтедобыче довольно велика: по дебиту 40-1000 м3/сут; по напорам 7401800 м (для отечественных насосов).

Наиболее эффективны эти насосы при работе в скважинах с большими дебитами. Очевидно, что по дебитам центробежные насосы превосходят СШН, а по энергоемкости они предпочтительнее газлифта.

Однако для УЭЦН существуют ограничения по условиям скважин, например высокий газовый фактор, большая вязкость, высокое содержание механических примесей и т.д.

Создание насосов и электродвигателей в модульном исполнении дает возможность точнее подбирать УЭЦН к характер и-стике скважины по дебитам и напорам.

Все эти факторы с учетом экономической целесообр азности должны быть приняты во внимание при выборе способов эксплуатации скважин.
