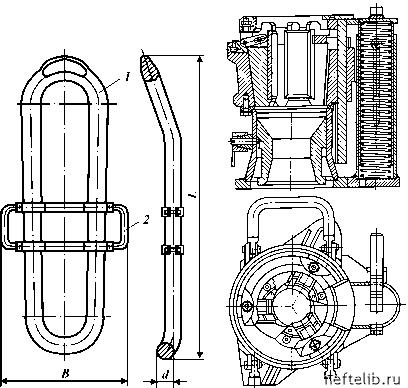

Рис. 9.14. Штроп эксплуатационный:

1 - штроп; 2 - ручка; L - длина; B -ширина; d - диаметр поперечного сечения

Рис. 9.15. Спайдер АГС-80

пружина, размещенная в стакане. Клинья для труб диаметром 89 мм монолитные. Универсальность спайдера обеспечивается сменными клиновыми подвесками и втулками центратора.

Узлы и детали спайдера унифицированы с блоком клиновой подвески механического ключа АПР-2ВБ.

Для свинчивания-развинчивания резьбовых соединений труб и штанг применяются ключи. Ключи могут быть трубными и штанговыми (по назначению) и, кроме того, ручными и механическими. В свою очередь, ручные ключи делятся на шарнирные и цепные. Шарнирные ключи более удобны в работе, имеют небольшой вес и меньше повреждают поверхность трубы.

К трубным и штанговым ключам предъявляются следующие требования:

ключи должны обеспечивать передачу крутящего момента в условиях загрязнения поверхности труб и штанг нефтью, солями, парафином и др., а также при возможных отклонениях геометрических размеров трубы по диаметру и овальности;

ключи не должны выз ывать сильный износ труб или штанги, а также их повреждений;

ключи должны иметь возможность контроля и регистрации крутящего момента, прикладываемого к соединению. Свинчивание колонны штанг и труб с заданным моментом является важнейшим условием надежной и длительной работы колонны;

ключи должны быть легкими и удобными в работе.

Цепные ключи получили наибольшее распространение дл51 единичных, немассовых операций свинчивания-развинчивания с трубами разных диаметров. Выпускаются ключи типов КЦН (нормальный) и КЦО (облегченный) (рис. 9.16).

Ключи просты по конструкции и обеспечивают работу с трубами разного диаметра. Однако они имеют большой вес, и процесс захвата и освобождения занимает много времени.

Наибольшее р аспр остранение на промыслах получили шарнирные трубные ключи типа КТГУ. Они предназначены для совместной работы с механическими ключами типов АПР и КМУ. Ключи выпускаются для труб диаметром 48, 60, 73,

89 мм.

Ключи типа КТГУ состоят из челюсти, шарнирно соединенной со створкой и рукояткой при помощи пальцев, застопоренных пр ужинными шайбами ( рис. 9. 1 7). В створки вставлена пружина, надетая на направляющую, которая обеспечивает автоматический зажим трубы между челюстью и створкой.

Поворот створки ограничивается уступом, выполненным на челюстях. На створках и челюстях ключей в канавках типа "ласточкин хвост" установлены два сухаря, которые от выпадания крепятся пружинными фиксаторами.

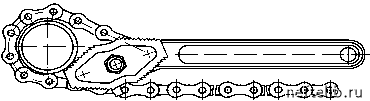

Рис. 9.16. Ключ цепной

Рис. 9.17. Ключ трубный:

1 - рукоятка; 2 - челюсти; 3 - сухарь; 4 -створка; B - толщина; H - высота; D - диаметр захвата трубы; L - длина

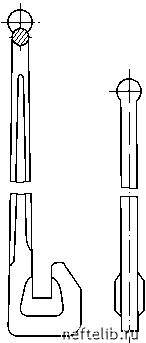

Рис. 9.18. Штанговый ключ типа КШ
