П р о до л ж е н и е т а б л . 9.5

в том, что кабина оператора расположена между лебедкой и мачтой. Имеются гидравлические аутригеры для выверки агрегата, а также вспомогательные лебедки и гидрораспределители. По дополнительному заказу они могут комплектоваться рабочей площадкой, ротором, гидроприводным ключом, спайде-ром, насосным блоком, приемными мостками.

Агрегат АР32/40 может рассматриваться как агрегат для капитального ремонта скважин, так как может проводить буровые работы.

Кунгурским машиностроительным заводом также освоен выпуск агрегатов А60/80 большей мощности, грузоподъемностью до 80 т. Характерной особенностью данного агрегата является возможность проводить спускоподъемные операции с установкой свечей вертикально. Агрегат предназначен для освоения и ремонта нефтяных и газовых скважин, а также для ведения буровых работ.

В базовый комплект агрегата входит гидроротор. Дополнительно агрегат может комплектоваться следующими механизмами и инструментами: карданная трансмиссия привода бурового ротора; буровой ротор Р-250 с механическим приводом; буровой ротор Р-410 с механическим приводом; буровой ротор Р-250 с гидроприводом; буровой ротор Р-41 0 с гидроприводом; основание бурового ротора; приустьевая рабочая площадка (при установке бурового ротора на колонный фланец); подсвечник; балкон (для вертикальной установки свечей); мани-фольд диаметром 50 мм (стояк с буровым рукавом диаметром 50 мм и переходником к фланцу вертлюга); манифольд диаметром 76 мм (стояк с буровым рукавом диаметром 76 мм и пере-

ходником к фланцу вертлюга); труба ведущая 80x80 длиной 8,5 м (в комплекте с верхним и нижним переводником); труба ведущая 112x112 длиной 11 м (в комплекте с верхним и нижним переводником); вертлюг ВБ-60; вертлюг ВБ-100; вертлюг ВБ-1 00 с кабельным лубрикатором (в комплекте с рукавом высокого давления и ручным насосом); устройство крепления и перепуска талевого каната; крюк; сборное основание под задние аутригеры; укрытие оператора.

Заводом "Красный пролетарий" г. Стерлитамак (Башкортостан) освоен выпуск агрегата А2-32 для подземного ремонта грузоподъемностью 32 т на базе автомобиля "Урал-4320-1912-30". В отличие от предыдущих агрегатов, здесь лебедка находится между кабиной оператора и мачтой.

Комплекс оборудования КОРО1-80 грузоподъемностью 80 т обеспечивает капитальный ремонт скважин глубиной до 5000 м. Он состоит из трех блоков: блока самоходной подъемной установки УПА-80 на четырехосном автомобиле-тягаче высокой проходимости МАЗ-537; насосного блока БНП-1 5ГР на двухосном прицепе МАЗ-8926; блока передвижных приемных мостков МПП-80 на пневмоколесном ходу с рабочей площадкой и инструментальной тележкой. В состав установки также входит ротор Р-360, промывочный вертлюг ВП-80x200, набор ключей типов ГГП и АПР-ГП и комплект инструментов для спускоподъемных работ. Также применяются агрегаты румынского производства Р-80 и Р-80У, аналогичные данному комплексу оборудования.

Роторная установка УРК-50 состоит из электродвигателей, коробки передач и ротора. Электродвигатель ВАО-81-6 - асинхронный, мощностью 30 кВт и частотой вращения 980 мин-1. Коробка передач - трехскоростная. Ротор Р-360 с проходным отверстием 360 мм рассчитан на нагрузку стола 1 200 кН. Вкладыши ротора выполнены под квадраты труб 89 и 11 4 мм.

Для уменьшения натяжения каната при намотке на барабан подъемника или агрегата используют талевую систему, состоящую из системы неподвижных роликов-кронблока и подвижных роликов - талевого блока, крюка и талевого каната.

Кронблок (рис. 9.5) устанавливается на верху вышки или мачт1, их талевый блок подвешивается на талевом канате, а крюк - к нижней серьге талевого блока. Кронблок типа КБ имеет грузоподъемность от 1 2,5 до 1 25 т. Талевый блок - подвижная часть талевой системы - представляет собой канатный шкив, насаженный на роликоподшипниках на ось, неподвижно установленную в двух щеках. К нижней части щек подвешена серьга для соединения с крюком. Талевый блок ти-

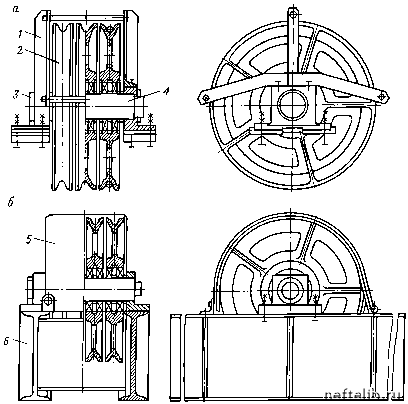

Рис. 9.5. Кронблок:

исполнение I; б - исполнение II; 1 - ограждение; 2 - шкив;

4 - ось шкивов; 5 - кожух; 6 - подкронблочная рама

опора;

па БТ также имеет грузоподъемность от 12,5 до 125 т (рис. 9.6).

Крюк подъемный (рис. 9.7) - подвижная часть талевой системы - предназначен для подвешивания стропов, элеваторов, вертлюгов и других приспособлений. Крюк типа КР в исполнении I (однорогий) имеет грузоподъемность 12,5 и 20 т, в исполнении II (трехрогий) - от 32 до 1 25 т. Крюк состоит и з рога, подвески и серьги. Подвеска имеет упорный подшипник и пружину, что обеспечивает вращение рога как под нагрузкой, так и без нее. С помощью серьги крюк подвешивается к талевой системе.
