Рис. 9.6. Талевый блок:

1 - щека; 2 - боковой кожух; 3 - ось шкивов; 4 - подшипник; 5 - шкив; 6 -

серьга

Противовыбросовое оборудование предназначено для герметизации устья скважин при капитальном ремонте скважин как при наличии, так и отсутствии колонны труб. В состав пр оти-вовыбросового оборудования ОП2-156x320 входят превентор плашечный ППГ-156x320, манифольд МПБ2-80x350 и гидравлическое управление ГУП 1 00Бр- 1 . П ревентор может быть и с ручным управлением ППБ 156x320. Основная деталь герметизации - плашки разъемные со сменными вкладышами и р ези-новыми уплотнениями. Трубные плашки закрывают превентор при наличии в скважине колонны НКТ диаметром 60-11 4 мм; глухие перекрываю т устье скважины при их отсутствии. Вместо указанного оборудования применяют оборудование ОПIа-180x35, где Iа - схема по ГОСТ 13862-80, 180 - приход в мм, 35 - рабочее давление в МПа. Допустимая нагрузка на плашки 1000 кН.

Винтовые забойные двигатели Д-85 и Д1-54 (табл. 9.6) используют для разбуривания цементных мостов, песчаных пробок, а также для забуривания вторых стволов через окна в колонне обсадных труб. По принципу действия эти двигатели представляют собой планетарно-роторную гидромашину объем-

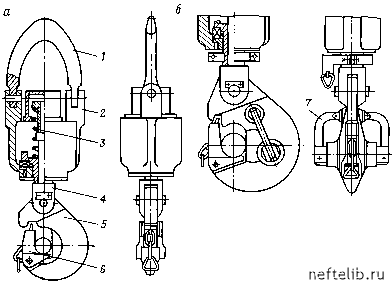

Рис. 9.7. Подъемные крюки:

а - однорогий крюк (исполнение I); б - трехрогий крюк (исполнение II); 1 серьга; 2 - корпус крюка; 3 - пружина; 4 - ствол крюка; 5 - рог крюка; 6 седло; 7 - дополнительный рог со скобой

Т а б л и ц а 9.6 Техническая характеристика винтовых забойных двигателей

ного типа с внутренним косозубым зацеплением рабочих органов (рис. 9.8).

Вертлюг является соединительным звеном между талевой системой и внутрискважинным инструментом. Он подвешивается на подъемный крюк и обеспечивает вращение инструмента и подачу промывочной жидкости через шланговое соединение в колонну труб к забою скважины. При подземном ремонте используют промывочные (ВП) (рис. 9.9) и эксплуатационные вертлюги (ВЭ) (рис. 9.10). Вертлюг ВЭ-50 и ВЭ-80 (табл. 9.7) состоит из неподвижной и вращающейся частей. В неподвижную часть входит корпус, крышка, серьга и отвод трубы. Вращающаяся часть - ствол, установленный на трех подшипниках

Рис. 9.8. Двигатель винтовой забойный Д-85:

а - продольное сечение; б - поперечное сечение; 1 - сепаратор; 2 - ротор;

Dep - диаметр соответствующего статора и ротора

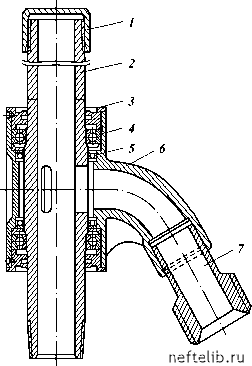

Рис. 9.9. Вертлюг промы-вочн1й:

1 - колпак; 2 - ствол; 3 -войлочное уплотнение; 4 - опора ствола; 5 -манжета; 6 - корпус с отводом; 7 - быстросбор-ное соединение

для восприятия осевой и радиальной нагрузок, возникающих при работе. Соединение промывочного шланга с вертлюгом -быстросборное.

Промывочный вертлюг не позволяет осуществлять вращение труб, он предназначен лишь для подачи промывочной жидкости в колонну труб.

При спускоподъемных операциях применяют специальные инструменты: ключи, элеваторы, штропы, спайдеры и другие приспособления.
