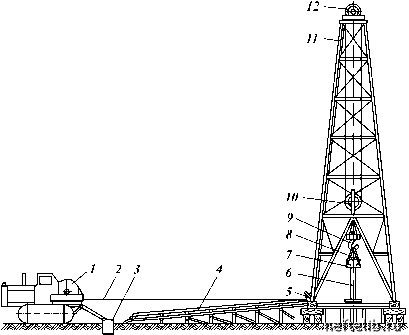

Рис. 9.2. Размещение оборудования при подземном ремонте скважины:

1 - тракторный подъемник; 2 - канат, 3 - упор для трактора; 4 - мостки; 5 -оттяжной ролик; 6 - труба; 7 - элеватор; 8 - штропы; 9 - крюк; 10 - талевый блок; 11 - вышка; 12 - кронблок

обходим быстрый спуск приборов при герметизированном устье. С использованием азотных технологий, т.е. мобильных азотных установок для генерации азота и его применения для различных технологических процессов освоения и ремонта скважин, получили широкое распространение установки с трубами. Азот позволяет обеспечить безопасное ведение работ.

Наибольшее распространение получил подземный ремонт при открытом устье с собиранием колонны НКТ и штанг и з отдельных труб и штанг соответственно.

Спуск и подъем различного подземного оборудования и инструмента при подземном ремонте осуществляют с помощью подъемной лебедки или подъемной установки, называемой агрегатом для подземного ремонта скважин.

Подъемная лебедка предназначена для работы в сочетании со стационарными вышками, установленными над устьем скважины (рис. 9.2). На верху вышки монтируется кронблок 12,

оснащенный талевым канатом с талевым блоком 10. На талевом блоке 10 подвешивается крюк 9, на котором с помощью штро-пов 8 и элеватора 3 крепится колонна насосно-компрессорных труб 6 или штанг. Стальной талевый канат 2 от лебедки трактора-подъемника 1 пропускается через оттяжной ролик 5, расположенный в низу вышки 11 , через ролики кронблока 1 2 и талевого блока 10 и обратно в том же порядке. Неподвижный конец каната прикрепляется у основания вышки, а подвижный -к барабану лебедки. Оттяжной ролик 5 предупреждает опрокидывание вышки при подъеме или спуске колонны труб.

Оборудование для подземного ремонта предусматривает наличие на скважине постоянной эксплуатационной вышки, что не совсем удобно. Поэтому в настоящее время большее распространение получили подъемные агрегаты, на которых смонтированы мачта и все необходимое оборудование для проведения спускоподъемных работ. Подобные работы могут осуществляться как с укладкой труб на мостки, так и с их установкой в вертикальное положение. Последнее обычно предусматривает применение верхового рабочего и более предпочтительнее, так как при этом не происходит износ ниппельных концов труб, что позволяет применять трубы типа НКМ и других, аналогичных этому, у которых уплотнение соединений выполнено за счет специальных проточек на концах или за счет применения различных уплотнительных колец, например, из тефлона. Общий вид агрегата с вертикальной установкой труб представлен на рис. 9.3.

Если подъемная установка большой грузоподъемности снабжена дополнительным оборудованием, позволяющим существенно повысить ее функциональные возможности, например, проводить буровые работы, т.е. если в ее состав входят насосный блок, блок очистки и подготовки бурового раствора, передвижные мостки с рабочей площадкой, то такая установка является комплексом подъемного оборудования.

Различия между агрегатами для текущего и капитального ремонта скважин условные, в одних случаях агрегат может использоваться для текущего ремонта, а в других - для капитального. Считают, что агрегат для капитального ремонта должен позволять проводить буровые работы и иметь большую грузоподъемность.

На промыслах России можно встретить агрегаты как отечественного, так и зарубежного производства. Рассмотрим более подробно технику азербайджанского производства, которая сейчас практически не выпускается, но еще вырабатывает свой ресурс и встречается на промыслах.

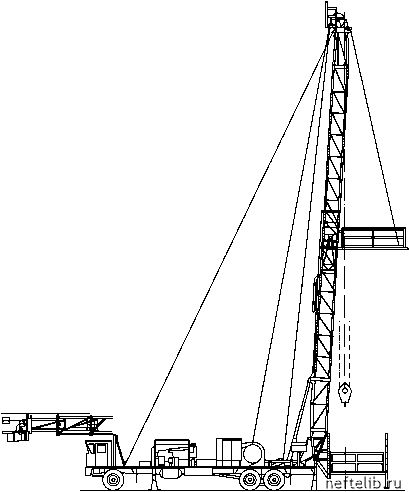

Рис. 9.3. Общий вид агрегата в транспортном и рабочем положениях

Подъемник - механическая лебедка, установленная на тракторе, автомобиле или отдельной раме. Приводом лебедки является тяговый двигатель трактора, автомобиля или от самостоятельного двигателя внутреннего сгорания или электродвигателя. Агрегат, кроме оборудования подъемника, оснащен вышкой и механизмом для ее подъема или опускания. Подъемник АзИНМАШ-43П создан на базе гусеничного болотоходного трактора Т-100МЗБКС или обычного трактора Т-100МЗ. Тяго-
