насоса, склонность к заклиниванию вследствие смещения втулок, возможность утечек по торцам втулок, наличие больших наружных диаметров. Однако они обладают и определенными, лишь им присущими достоинствами: ремонт цилиндра путем замены изношенных втулок, применение при их изготовлении специальных материалов с противозаклинивающими свойствами, позволяющими получить более оптимальную пару плунжер - цилиндр, особенно при откачке обводненной нефти.

Плунжеры

ОСТ 26-1 6-06-86 предусматривает выпуск плунжера обычного типа (рис. 5.13, а) и пескобрей (рис. 5.13, б). В последней конструкции отсутствует расточка на верхнем конце плунжера, поэтому при работе насоса в скважинах с большим содержанием песка подобный плунжер острой верхней гранью снимает механические примеси с зеркала цилиндра и не допускает их попадания в зазор между плунжером и цилиндром. Длина плунжера составляет 1200, 1500, 1800 мм соответственно для напора 1500, 2000 м и более. Чем длиннее плунжер, тем больший напор развивает насос. Однако, как показал опыт, плунжеры длиной более 1 800 мм не получили распространения. В гораздо большей степени развиваемый насосом напор определяется значением зазора между плунжером и цилиндром, о чем более подробно будет сказано ниже.

Фактические наружные диаметры плунжера должны быть кратны 0,025 и изменяются в пределах 28,5-29,025; 31,9-32,425; 37,9-38,425; 43,5-44,025; 56,5-57,025; 69,5-70,025; 94,5-95,025.

Наружная поверхность плунжера имеет твердое износос-

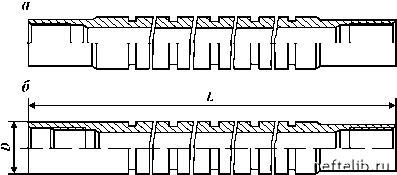

Рис. 5.13. Плунжеры, по ОСТ 26-16-06-86

той-кое покрытие, обычно это или хромирование с толщиной слоя не менее 0,07 мм и твердостью не менее HRC 64-65 или же покрытие из износостойкого порошка сплава ПН 70Х1 7С4Р4 методом газоплазменного напыления, с толщиной напыленного слоя не менее 0,35 мм и твердостью не менее HRC 79.

Плунжеры изготовляют из стали 45. На наружной поверхности плунжера обычно выполняются канавки. При определенных условиях (большая обводненность, малые зазоры, большая скорость откачки) пленка откачиваемой жидкости в зазоре между плунжером и цилиндром начинает рваться, поэтому образуются местные зоны сухого трения и, как следствие, задиры плунжера. При этом откачиваемая жидкость, находящаяся в канавках при движении плунжера, восстанавливает пленку на внутренней поверхности цилиндра и улучшает условия трения пары плунжер - цилиндр. Кроме того, при откачке жидкостей с механическими примесями частицы, попадая в зазор, увеличивают трение, но, перекатываясь в зазоре, попадают в канавки и выходят из контакта.

На работоспособность насоса в большой степени оказывает влияние значение зазора между плунжером и цилиндром. Так как насосам приходится поднимать жидкость с больших глубин, то зазоры между цилиндром и плунжером изменяются в пределах 0,01 -0, 1 70 мм. Выполнение подобных зазоров при массовом производстве насосов осуществляется селективной сборкой плунжера и цилиндра.

По ОСТ 26-1 6-06-86 в зависимости от размеров зазора предусмотрены четыре группы посадки насоса: 0 - с зазорами до 0,045 мм, 1 - с зазорами от 0,01 -0,07 мм, 2 - с зазорами от 0,06-0, 1 2 мм и 3 - от 0, 11 -0, 1 7 мм. Таким образом, насосы условным диаметром 32 мм и 1 группы посадки могут иметь фактические диаметры плунжера от 31 ,9 до 32,425 м с шагом 0,025 мм, но зазор лежит в пределах от 0,01 до 0,07 мм.

Клапанные узлы

К клапанным узлам штанговых насосов предъявляются высокие требования по надежности, так как от них зависит работоспособность насоса в целом. Клапан работает в тяжелых условиях, испытывая различные по характеру нагрузки, включая ударные, и, как следствие, подвержен быстрому износу.

Основным элементом клапанного узла является его запорный элемент. На практике наибольшее распространение получили шариковые клапанные узлы, у которых в качестве запорных элементов применяется пара седло - шарик. Длительный

срок службы пары седло - шарик объясняется большой активной поверхностью шарика.

По ОСТ 26-16-06-86 пару седло - шарик изготовляют в трех исполнениях: К, КБ и КИ (рис. 5.14).

Клапанами К и КБ (клапан с буртом) комплектуют насосы обычного исполнения по стойкости к среде, а клапанами КИ -абразивостойкие насосы. Шарики для клапанов всех исполнений изготовляют из стали марки 95X18Ш (хромоуглеродистая нержавеющая) с термообработкой HRC 58-62. Седло клапанов К и КБ изготовляют из стали марок 30X13, 95X18 с термообработкой HRC 40-45, а седло клапанов КИ - из сплавов на основе карбидов хрома типа ВК6-В или ВК-1 5 или же из стали марок 30X13, 95X18, но с вставкой в виде кольца из твердых сплавов на основе карбидов хрома. Твердость шарика должна быть выше твердости седла, так как в процессе работы шарик должен сохранить свою форму и иметь способность к самопритирке.

На герметичность клапанной пары большое влияние оказывает форма посадочной кромки седла, которая должна повторять соответствующую форму шарика. Поэтому для достижения высокой герметичности пары седло - шарик их пр итир а ю т друг к другу. Герметичность пары определяют на вакуум-приборе.

Работа клапанного узла зависит от соотношения диаметров шарика и седла. Чем больше диаметр проходного отверстия седла клапана, тем меньше гидравлические потери на клапанном узле, что особенно важно при откачке вязких жидкостей. Однако в этом случае возможно залипание шарика в седле за счет упругой деформации последнего, поэтому соотношение ди-

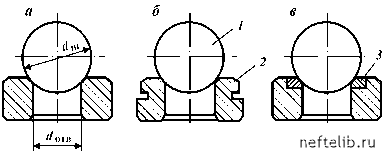

Рис. 5.14. Пара седло - шарик, по ОСТ 26-16-06-86:

тип К; б - тип КБ; в - тип КИ; 1 - шарик; 2 - седло; 3 твердого сплава

кольцо из
