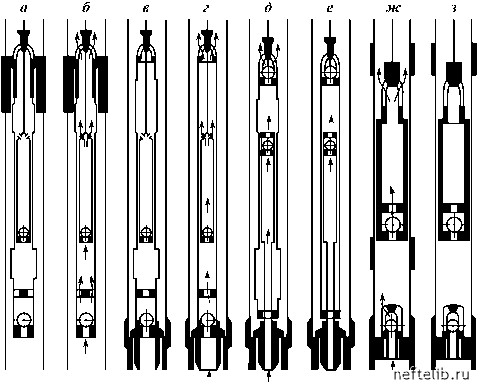

Рис. 5.18. Классификация штанговых насосов, по стандарту АНИ11АХ: t - RHA, RLA; • - RWA, RSA; , - RHB, RLB; „ -RWS, RSB; % - RHT, RLT; А - RWT, RST; Ё - TH, TL; А - 1ё

Т а б л и ц а 5.14 Основные тнны насосов

опускаемый на штангах (Rod - штанга), или невставной, т.е. опускаемый на трубах (Tube - труба). Вторая буква Н, W или S означает тип цилиндра; толстостенный Н (Hard - тяжелый), тонкостенный W (Weak - слабый); буква S означает тип плунжера с мягким уплотнением (Soft - мягкий). Третья буква А или В означает расположение замка для вставных насосов: А - верхнее расположение замка, В нижнее расположение замка. Буква Т означает, что насос вставной типа "неподвижный цилиндр" с нижним расположением замка. Их применение наиболее целесообразно в тех случаях, когда глубина подвески насоса большая, в продукции скважины содержится большое количество механических примесей и скважина работает в периодическом режиме. В подобных условиях применение классических вставных насосов с нижним креплением приводит к тому, что механические частицы попадают в кольцевую щель между корпусом насоса и НКТ и вызывают его прихват. В данном же случае движение цилиндра в трубах не позволяет механическим примесям прихватить цилиндр в трубах.

Обозначение штангового насоса по стандарту АНИ11АХ (рис. 5.19) включает в себя:

оптимальный условный диаметр НКТ для данного насоса;

условный диаметр насоса;

тип насоса (вставной или невставной);

тип цилиндра насоса и плунжера (толсто- или тонкостенный цилиндр, металлический плунжер или плунжер с мягким уплотнением);

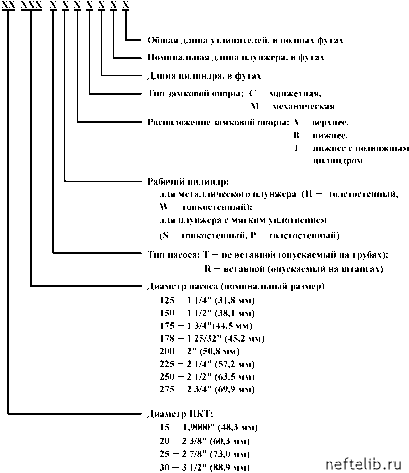

Рис. 5.19. Обозначение типов насосов

расположение замковой опоры (верхнее или нижнее), если насос вставной;

тип замковой опоры насоса (манжетная или механическая);

длину цилиндра в футах или число втулок, если насос втулочный;

номинальную длину плунжера в футах;

общую длину удлинителей в полных футах, если есть удлинители цилиндров.
