Т а б л и ц а 5.3

Редуктор

Номинальный крутящий момент (на выходном валу), кН-м

Межосевое расстояние, мм

Передаточное число

Габариты, мм

Масса, кг

суммарное

быстроходной ступени

тихоходной ступени

длина

ширина

высота

Ц2НШ-315

39,868

1010

1140

Ц2НШ-355

40,35

1130

1400

1090

Ц2НШ-450

39,924

1475

1554

2090

Ц2НШ-750Б

37,18

1483

1930

2735

Ц2НШ-560

40,315

1775

1930

1125

3200

Т а б л и ц а 5.4 Техническая характеристика станков-качалок

Станок-качалка

Наибольшая допустимая нагрузка на устьевой шток, кН

Номинальная длина хода устьевого штока, м

Наибольший допустимый крутящий момент на ведомом валу редуктора, кН-м

Габариты (при горизонтальном положении балансира), мм

Масса комплекта, кг

длина

ширина без ограждения

высота

СК2-0,6-250

0,3; 0,45; 0,6

3150

1150

2000

1600

СК3-1,2-630

0,6; 0,75; 0,9; 1,05; 1,2

4200

1350

3300

3850

СК4-2,1-1600

0,9; 1,2; 1,5; 1,8; 2,1

5900

1700

4800

7200

СК5-3-2500

1,3; 1,8; 2,1; 2,5; 3,0

7400

1850

5550

9900

СК6-2,1-2500

0,9; 1,2; 1,5; 1,8; 2,1

6550

1850

5100

9600

СК8-3,5-4000

1,8; 2,1; 2,5; 3,0; 3,5

8500

2250

6650

15100

СК12-2,5-4000

1,2; 1,5; 1,8; 2,1; 2,5

7500

2250

6400

14800

СК8-3,5-5600

1,8; 2,1; 2,5; 3,0; 3,5

8500

2250

6650

15600

СК10-3-5600

1,5; 1,8; 2,1; 2,5; 3,0

8000

2250

6550

15450

СК10-4,5-8000

2,3; 2,7; 3,3; 3,9; 4,5

10550

2600

9000

24900

СК12-3,5-8000

1,8; 2,1; 2,5; 3,0; 3,5

9550

2600

8500

24800

СК15-6,0-12500

3,0; 3,5; 4,5; 5,2; 6,0

13200

3100

11500

34800 ,

СК20-4,5-12500

2,3; 2,7; 3,3; 3,9; 4,5

11700

3100

10700

34500



дятся по спецпфпкацпп 11Е стандарта АНИ. Диапазон показателей: грузоподъемность 2-20 т; длина хода 0,5-6,0 м; крутящий момент до 12000 кг-м. В России наиболее известны фирмы "Lufkin" (США), "Indystrial CA" (Румыния).

Станок-качалка (рис. 5.2) состоит: из рамы 13 с подставкой под редуктор и поворотной плитой 12; стойки 3; балансира 2 с головкой и опорой траверсы 15; двух шатунов 4; двух кривошипов 5 с противовесами 14 (при комбинированном или кривошипном уравновешивании); редуктора 6; тормозов 16; кли-ноременной передачи 7, 8; электродвигателя 9; подвески устьевого штока 1 с канатом; ограждения 11 кривошипно-шатунного механизма. Рама из профильного проката изготовлена в виде двух полозьев, соединенных поперечными связями. Стойка -из профильного проката четырехногая.

Балансир - из профильного проката двутаврового сечения; однобалочной или двубалочной конструкции. Головка балансира - поворотная или откидывающаяся вверх. Для ее фиксации в рабочем положении в шайбе головки предусмотрен паз, в который входит клин защелки.

Опора балансира - ось, оба конца которой установлены в сферических роликоподшипниках. К средней части от квадратного сечения приварена планка, через которую опора балансира соединяется с балансиром.

Траверса - прямая, из профильного проката. С ее помощью балансир соединяется с двумя параллельно работающими шатунами.

Опора траверсы шарнирно соединяет балансир с траверсой. Средняя часть оси установлена в сферическом роликоподшипнике, корпус которого болтами прикреплен к нижней полке балансира.

Шатун - стальная трубная заготовка, на одном конце которой вварена верхняя головка шатуна, а на другом - башмак. Палец верхней головки шатуна шарнирно соединен с траверсой. Палец кривошипа конусной поверхностью вставляется в отверстие кривошипа и затягивается с помощью гаек.

Кривошип - ведущее звено преобразующего механизма станка-качалки. В нем предусмотрены отверстия для изменения длины хода устьевого штока. На кривошипе установлены противовесы, которые могут перемещаться.

Редуктор типа Ц2НШ представляет собой совокупность двух пар цилиндрических шевронных зубчатых передач, выполненных с зацеплением Новикова. Изготовление редуктора должно отвечать требованиям ОСТ 26-02-1200-75 (см. табл. 5.3).

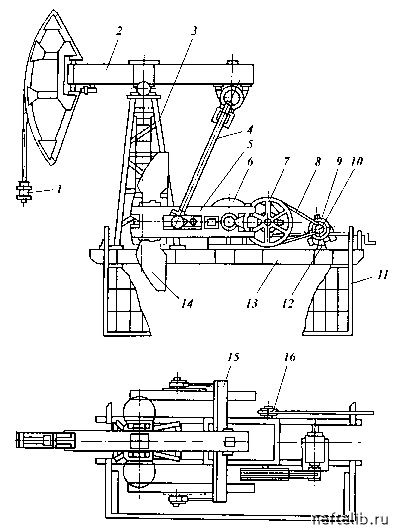

Рис. 5.2. Станок-качалка тина СК:

1 - подвеска устьевого штока; 2 - балапспр с опорой; 3 - стойка; 4 - шатуп; 5 - крпвошпп; 6 - редуктор; 7 - ведомый шкпв; 8 - ремепь; 9 - электродвп-гатель; 10 - ведущпй шкпв; 11 - ограждеппе; 12 - поворотпая плпта; 13 -рама; 14 - протпвовес; 15 - траверса; 16 - тормоз
