сферным и избыточным давлением, а также с промывкой горячей водой. В некоторых случаях вода из отстойников направляется в смеситель, или после теплообменников эмульсия направляется в колонну-контактор, куда подаются горячая вода и деэмульгатор.

Также применяются комбинированные аппараты, в которых совмещены процессы подогрева, регенерации тепла нефти и отстоя при обезвоживании и обессоливании нефти. К ним относятся: подогреватель-деэмульгатор СП-2000 (Башни-пинефть), КБ НГП (г. Саратов), УДО-2М и НОГ (Гипро-востокнефть). Они размещаются на участках крупных месторождений, а также на центральных установках подготовки нефти. Работа таких аппаратов полностью автоматизирована.

Электрическое обезвоживание и обессоливание основано на появлении разноименных электрических зарядов на противоположных концах каждой капельки воды, а также на взаимном притяжении этих капелек и разрушении пленок нефти между этими капельками в результате действия электрического поля.

Между двумя электродами, при токе высокого напряжения, пропускают нефтяную эмульсию, и при этом укрупняемые капли воды оседают на дно сосуда.

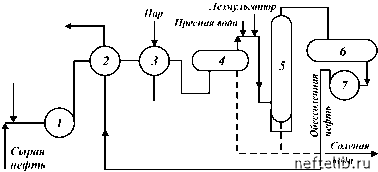

На практике применяют также установки, объединяющие термохимическое обезвоживание с электрическим. Принципиальная схема такой установки приводится на рис. 8.3.

Сырьевая нефть вместе с деэмульгатором поступает на прием насоса 1 и через теплообменник 2 и подогреватель 3 направляется в отстойники 4 (термохимической части установки), откуда под остаточным давлением поступает в электроде-

Рис. 8.3. Схема электрообессоливающей установки

гидратор 5. Перед попаданием в электродегидратор 5 в нефть вводятся деэмульгатор и пресная вода.

В электродегидраторе 5 происходят разрушение эмульсий и выпадение освобожденной воды в процессе отстоя. Затем обессоленная нефть направляется в промежуточную емкость 6, а отсюда насосом 7 через теплообменники - в товарные резервуары.

Вода из отстойников 4 и электродегидраторов 5 сбрасывается в виде сточных вод.

Для более глубокого обезвоживания и обессоливания можно устанавливать несколько электродегидраторов, которые по форме могут быть горизонтальными, вертикальными, сферическими и др.

Таким образом, основными технологическими аппаратами и оборудованием установок обезвоживания и обессоливания являются теплообменники, подогреватели, отстойники, электро-дегидраторы, резервуары, насосы, сепараторы-деэмульгаторы.

При эксплуатации нефтяных месторождений применяется также трубная деэмульсация, которая заключается в том, что в трубопроводные сети, транспортирующие нефть на месторождении, вводят деэмульгатор. Отделение воды от нефти осуществляется в специальных резервуарах-отстойниках. Этот процесс обычно проводят в случаях совместного движения эмульсии и деэмульгатора в течение не менее 4 ч.

При транспорте нефти в результате ее испарения возможны потери легких фракций, для предупреждения которых необходима стабилизация нефти, т.е. отделение из нефти наиболее легких углеводородов (этан, пропан, бутан).

Процесс стабилизации заключается в том, что нефть подогревают до температуры 80-120 °С в специальной стабилизационной колонне и отделяют легкие фракции. После этого они охлаждаются и конденсируются. Продукты стабилизации направляют на газоперерабатывающий завод (ГПЗ), а нефть -на нефтеперерабатывающий завод (НПЗ).

Обычно стабилизационные установки размещают в районе товарных резервуарных парков или на нефтесборном пункте данного месторождения после установок обезвоживания и обессоливания.

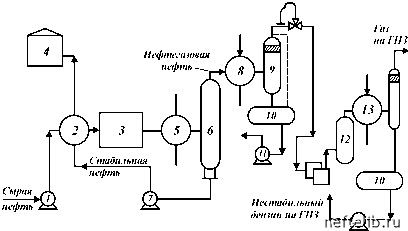

Принципиальная схема стабилизационной установки приводится на рис. 8.4.

Насос 1 забирает нефть из сырьевых резервуаров и через теплообменник 2 подает ее на установку обезвоживания и обессоливания 3. Из установки обезвоживания и обессоливания нефть через подогреватель 5, где нагревается до температуры 80-120 °С, поступает в стабилизационную колонну 6. Здесь из

Рис. 8.4. Схема стабилизациоииой установки

Т а б л и ц а 8.2

верхней части колонны отбираются газообразные углеводороды, а из нижней - отбензиненная нефть, которая через теплообменник 2 насосом 7 направляется в товарные резервуары 4. Газообразные углеводороды поступают в конденсатор-холодильник 8, где охлаждаются и частично конденсируются, а затем в двухфазном состоянии (жидкость + газ) - в сепаратор 9, где отделяются тяжелые фракции, которые собираются в специальной емкости 10. Насос 11 из емкости 10 забирает тяжелые фракции и подает их в стабильную нефть после теплообменников. Газ из сепаратора 9 направляется через маслоотделитель 12 и конденсатор-холодильник 13 в сепаратор, где отделяются нестабильный бензин и газ, которые затем направляются на ГПЗ.

Группы качества нефти, сдаваемой нефтедобывающим предприятиям, приведены в табл. 8.2.
