лей по месту их сопряжения, являющийся одной из основных причин отказов и списаний элеваторов типа ЭТА;

из операции закрытия-открытия исключен поворот рукоятки, а все управление замком осуществляется только движением рычага рукоятки, что упрощает работу;

замок обеспечивает прочную фиксацию его захватного узла относительно корпуса практически при любых износах в паре шток - корпус;

орган управления замком - рычаг - защищен от касания к элементам грузоподъемного сооружения, что снижает риск несанкционированного открытия элеватора;

замок позволяет вести визуальный и слуховой контроль за его закрытием;

замок позволяет открытие лишь после его полной разгрузки, т.е. когда труба будет уложена на приемные мостки; не требуется переворот элеватора.

Система запирания элеваторов типа ЭТА-П может быть блокирована в закрытом положении, что повышает их безопасность при возможных рывках и сотрясениях подвешенной колонны труб.

Наличие блокировки системы запирания элеваторов позволяет подвешивать к ним штанговый элеватор и монтажные тросы, для чего элеваторы типа ЭТА-П могут комплектоваться вкладными серьгами, устанавливаемыми в их захватном узле.

Элеваторы типа ЭТА-П (табл. 9.8) обладают полной симметрией относительно продольной плоскости, что делает их одинаково удобными для работы любой рукой.

Элеваторы ЭТАР-12,5 предназначены для работы с НКТ малого диаметра или полыми штангами диаметром 26, 33, 42, 48 мм и имеют грузоподъемность 1 2,5 т, элеваторы ЭТАР-20 -для работе! с трубами диаметром 48, 60, 73 мм и имеют грузоподъемность 20 т, элеваторы типа ЭГ - для работы с трубами диаметром от 33 до 11 4 мм, причем гладких и с высадкой и имеют грузоподъемность 1 6, 50 и 80 т.

Элеваторы типов ЭТАР и ЭГ относятся к одноштропным с захватом под муфту, а элеваторы типа ЭТАД (рис. 9.12) - к двухштропным с захватом под муфту и имеют грузоподъем-

Т а б л и ц а 9.8 Техническая характеристика элеваторов типа ЭТА-П

Показатель

ЭТА-32П

ЭТА-50П

Грузоподъемность, т Условный диаметр гладких и высаженных труб, мм

48, 60, 73

60, 73, 89

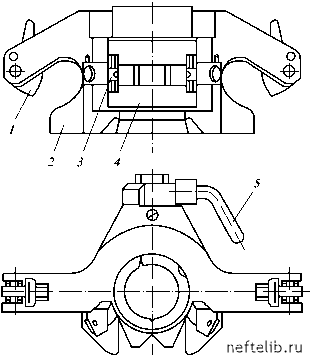

Рис. 9.12. Элеватор типа ЭТАД:

предохранитель; 2 - корпус; 3 - упор; 4 - захват; 5 - рукоятка

ность 50 и 80 т, работают с трубами диаметром 48, 60, 73, 88, 102, 114 мм.

Элеваторы типа ЭХЛ также относятся к двухштропным с захватом под муфту, имеют грузоподъемность 1 5, 25, 35, 40 т и работают с трубами 60, 73, 89 и 11 4 мм.

Для работы с насосными штангами наибольшее распространение получили штанговые элеваторы ЭШН-5 и ЭШН-10 грузоподъемностью 5 и 1 0 т с захватом под высадку штанги ( рис. 9.13).

Штропы эксплуатационные (рис. 9.14) используются для подвешивания элеваторов к крюкам талевых систем. По конструкции штроп - замкнутая стальная петля овальной формы, вытянутая по одной оси. Грузоподъемность комплектной пары штропов от 1 0 до 80 т.

Для проведения спускоподъемных операций с одним элеватором необходимо устройство на устье скважины, способное

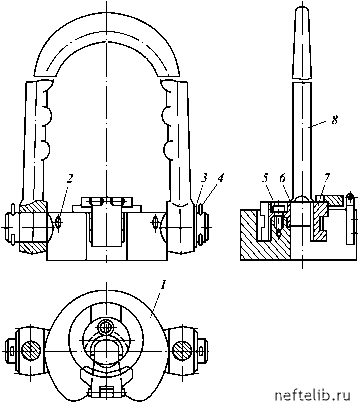

Рис. 9.13. Штанговый элеватор типа ЭШН:

1 - шайба; 2, 5 - винт; 3 - щека; 4 - шплинт; 6 - вкладка;

штроп

втулка; 8

удерживать колонну труб за тело. При этом торец муфты остается свободным для последующего захвата колонны элеватором. Спайдер может быть выполнен отдельно или входить в состав механического ключа для свинчивания-развинчивания труб.

Наиболее широкое применение получил спайдер АСГ-80 грузоподъемностью 80 т для работы с трубами диаметром 48, 60, 73, 89 мм.

Спайдер (рис. 9.15) состоит из кованого корпуса, клиновой подвески, имеющей шайбу с вертикальной направляющей и три клина, подвешенные на петлях. Корпус соединен с пьедесталом, внутри которого находятся центратор и сдвоенная
