Т а б л и ц а 5.9

Показатель

Группа прочности стали

Временное сопротивление ав, кгс/мм2,

не менее

Предел текучести ат, кгс/м2, не менее Относительное удлинение, %, не менее:

по ГОСТ 633-80). Могут применяться и специальные уплотнительные кольца из тефлона для увеличения герметичности соединения.

Стандартами АНИ [29] предусмотрены резьбовые соединения высадкой наружу (рис. 5.8, /), гладкие (рис. 5.8, 2) и безмуфтовые соединения, например, "Интеграл" (рис. 5.8, 3). Данные резьбовые соединения взаимозаменяемы с соединениями по ГОСТ 633-80. Из соединений других типов можно отметить соединения "Хайдрилл" (рис. 5.8, 8-15). Характерной особенностью таких соединений является двухступенчатая резьба, причем соединение может быть как муфтовое, так и безмуфтовое, с высадкой наружу и во внутрь. Данное соединение позволяет получить три уплотнительные поверхности -на концах труб и ступеньках резьб. Выполнение соединения "Хайдрилл" с высадкой (рис. 5.8, 11, 13, 14) позволяет получить прочное и герметичное соединение, прочность которого не менее прочности тела трубы.

Фирма "Атлас Брэдфорд" (США) в своих резьбовых соединениях широко применяет уплотнительные кольца из тефлона (рис. 5.8, 18-23), позволяющие получить высокогерметичное соединение, так как уплотнение осуществляется по двум поверхностям: по коническим уплотнительным поверхностям и уплотнительному кольцу. Фирмы "Маннесман" (ФРГ) и "Валурек" (Франция) (рис. 5.8, 16, 17, 24-26) применяют в своих соединениях резьбу "Батресс", подходящую больше для обсадных труб. Фирма "Маннесман" широко использует соединение типа TDS, уплотнение которого осуществляется за счет выполнения специальной выпуклой поверхности на конце трубы, плотно входящей в цилиндрическую расточку муфтах, а фирма "Валурек" - высокогерметичное соединение типа VAM, уплотнение которого осуществляется за счет выполнения конической поверхности на скошенном конце трубы, позволяющей при свинчивании получать две уплотнительные поверхности.

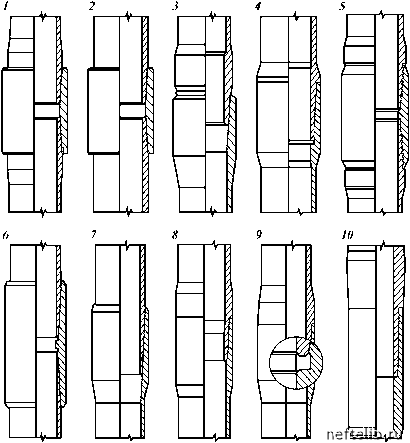

Рис. 5.8. Соединения труб НКТ зарубежного производства

В табл. 5.10 указаны характеристики насосно-компрес-сорных труб и соединений различных типов, выпуск которых предусмотрен стандартом АНИ. Характеристики представлены в английской системе мер и СИ.

В табл. 5. 11 , 5. 1 2 дан перевод в миллиметры соответственно целых дюймов и их долей.

Например, труба диаметром 2 3/8- это 2,3750 дюймов в десятичной записи или в СИ 50,8 + 9,525 = 60,325 мм.

Ниже пр едставлен перевод с английской системы мер в СИ других величин, наиболее широко применяемых в нефтепромысловой практике.

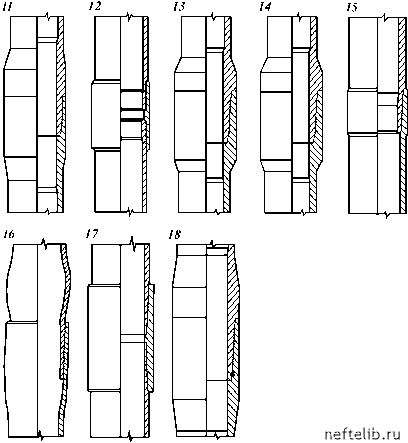

Рис. 5.8. Продолжение

1 фут = 0,3048 м; 1 баррель = 158,98 л; 1 баррель = 42 гал-28,6 л; 1 галлон (амер.) = 0,02381 бар-

лона;

1 кубический фут

реля;

1 галлон = 0,003785 м3; 1 галлон = 3,785 л;

1 г = 0,0353 унции; 1 л.с. = 0,7457 кВт; 1 м3 = 6,289 барреля;

1 м3 = 264,172 галлона; 1 м3 = 35,3146 куб. фута;

1 м3 = 1,30795 куб. ярда; 1 галлон в минуту = 34,296 ба рреля в сутки; 1 см = 0,032808 фута; 1 см = 0,3937 дюйма; 1 см = = 0,010936 ярда;

1 м = 3,2808 фута; 1 м = 39,37 дюйма; 1 м = 1,0936 ярда;
