момент для КМУ-32 и КМУ-50 составляет 4410 Н-м, что позволяет работать с НКТ диаметром 48, 60, 73, 89 мм.

Для свинчивания и развинчивания насосных штанг используется автоматический штанговый ключ типа АШК-ТМ с приводом от электродвигателя мощностью 0,75 кВт. Аналогичный автоматический штанговый ключ типа АШК-Г в качестве привода имеет гидромотор с максимальным вращающим моментом

0,98 кН-м.

Ишимбайским машиностроительным заводом освоен новый комплекс инструментов и приспособлений, позволяющий существенно повысить эффективность и качество ремонтных работ.

Вкладная серьга СВ-10 (рис. 9.21) предназначена для проведения монтажа и демонтажа на устье с применением элеватора типа ЭТА. Серьга представляет собой катушку под захват НКТ диаметром 73 мм. На торце кашки выполнена петля серьги для пропуска монтажного троса.

Подъем тяжелого оборудования производится с помощью элеватора типа ЭТА путем его штатного нагружения через захватный узел и катушку вкладной серьги. Таким образом, исключается широко распространенная эксплуатация элеватора для подъема тяжестей, например путем закрепления монтажного троса к рукоятке, стойке корпуса, челюстям и т.п. Это должно привести к снижению травматизма персонала, в том числе скрытого, и способствовать повышению культуры производства и сохранности оборудования.

Комплекс оборудования и инструмента для спуска-подъема штанг (КОИШ) предназначен для производства спускоподъем-ных операций (СПО) со штангами по одноэлеваторной технологии - с помощью одного, постоянно подвешенного к талевому блоку элеватора и устьевой откидной вилки для посадки колонны штанг.

Комплекс состоит из следующих подкомплексов оборудования и инструмента (рис. 9.22):

1 . Подвесной подкомплекс включает элеватор типа ЭТА-П, вкладную серьгу и штанговый элеватор под "квадрат" штанги.

Элеватор ЭТА-П представляет серийный трубный элеватор, замок которого блокируется после установки в его захват вкладной серьги с подвешенным к ней штанговым элеватором.

Вкладная серьга СВ-10ЭТА представляет собой кашку под захват НКТ диаметром 73 мм, на торце которой выполнена петля серьги. Вдоль оси катушки имеется паз для пропуска серьги штангового элеватора.

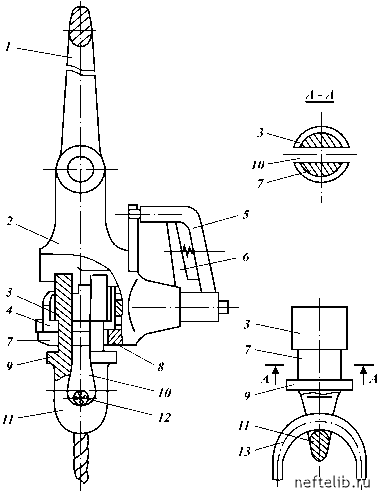

Рис. 9.21. Элеватор типа ЭТА с вкладной серьгой СВ-10:

1 - серьга элеватора; 2 - корпус элеватора; 3, 9 - бурты упорные; 4 .... ти; 5 - рукоятка; 6 - рычаг управления; 7 - стержень; 8 - упор; 10 - вырез; 11 - серьга; 1 2 - трос монтажный; 1 3 - штанговый элеватор

челюс-

Таким образом, в описываемом подкомплексе система подвески штангового элеватора к талевому блоку состоит из следующей силовой цепочки: ЭТА-П с блокируемым замком - вкладная серьга СВ-10ЭТА - штанговый элеватор, которая обладает необходимой гибкостью на сторону и, кроме того, допускает

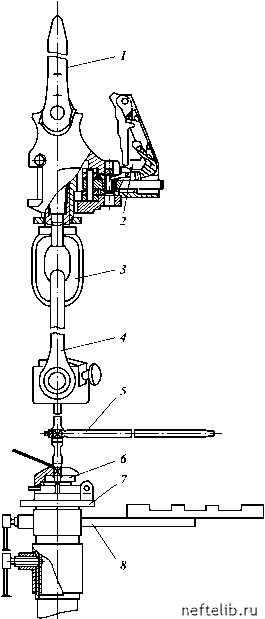

Рис. 9.22. Комплекс инструмента для спуска-подъема штанг по одно-элеваторной технологии:

1 - элеватор типа ЭТАП с заблокированным замком; 2 - блокирующий шплинт; 3 - серьга вкладная СВ-10ЭТА; 4 - элеватор штанговый для захвата за квадрат штанг; 5 - ключ штанговый ручной; 6 - ключ стопорный для штанг; 7 - подставка с откидной вилкой для установки на устьевой тройник; 8 - поворотный стол для инстру-

мента
