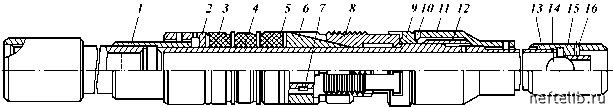

Рис. 4.9. Промежуточный пакер ПН-ЯГМ с гидромеханическим управлением:

1 - муфта; 2 - упор; 3 - манжета; 4 - ствол; 5 - обойма; 6 - конус; 7 - шпонка; 8 - плашка; 9 - плашкодержатель; 10 впнт; 11 - кожух; 12 - поршень; 13 - корпус клапана; 14 - шарпк; 15 - седло; 16 - срезной впнт

труб. Для уплотнения клапана в кармане предусмотрены посадочные поверхности. В кармане камеры имеются перепускные отверстия, через которые газ поступает к газлифтному клапану. При ремонтно-профилактических работах в кармане может быть установлена циркуляционная пробка, а при необходимости заглушить перепускные отверстия - глухая пробка.

Одним из элементов внутрискважинного оборудования газлифтных скважин является промежуточный пакер с гидромеханическим управлением. Пакер предназначен для изоляции затрубного пространства скважин от трубного, а также разобщения зон затрубного пространства, расположенных выше и ниже его.

Пакер ПН-ЯГМ (рис. 4.9 и табл. 4.4) состоит из уплотняющего устройства, включающего в себя уплотнительные манжеты с обоймами и служащего для герметизации разобщаемых пространств ствола скважины, и устройства для фиксации па-кера в эксплуатационной колонне. Последнее устройство, удерживающее пакер от скольжения из-за перепада давления над и под ним, состоит из корпуса, шпонки, плашки и плашко-держателя. Его спускают в скважину на заданную глубину на конце колонны НКТ.

Пакер фиксируется на месте гидроприводом, состоящим из кожуха и поршня. Процесс осуществляется при перекрытии перехода пакера сбрасываемым шариком или приемным клапаном и созданием дополнительного гидравлического давления внутри колонны НКТ.

Уплотнительные манжеты пакера деформируются под действием осевого усилия от веса колонны НКТ. Проход пакера освобождается от седла с шариком при увеличении гидравлического давления до значения необходимого для среза винтов клапанного устройства, а при применении приемного клапана - извлечением его инструментом канатной техники. Рабочее давление 21 МПа.

Пакер извлекают из скважины подъемом колонны НКТ.

4.5. Обслуживание газлифтных скважин

Обслуживание газлифтных скважин включает исследование газлифтных скважин, анализ их работы и устранение неисправностей газлифтной установки.

Целью исследования является определение параметров пластов, пластовых жидкостей и призабойной зоны для оценки рационального расхода рабочего агента (газа) по критерию максимума добычи нефти или минимума удельного расхода газа.

Основной метод исследования газлифтных скважин - метод пробных откачек. Забойное давление при этом определяется глубинным манометром или расчетом по давлению нагнетаемого газа.

Режим работы скважины можно изменить противодавлением на выкиде и расходом нагнетаемого газа. При этом необходимо добиваться устойчивого режима работы скважины - без пульсации буферного и затрубного давления.

По упрощенной методике исследований обходятся без применения глубинных манометров.

Для скважин с высоким коэффициентом продуктивности используют метод пробных откачек - при постоянном расходе нагнетаемого газа и переменном противодавлении на выкиде. Для скважин других групп - при переменном расходе газа и постоянном противодавлении на выкиде скважины.

В первом случае при установившемся режиме работы скважины замеряют расход и давление нагнетаемого газа, а также дебит скважины. При неизменном расходе газа сменой штуцера или перекрытием задвижки на выкиде изменяют режим работы скважины. После установления режима снимают показания рабочих параметров работы скважины (дебит и рабочее давление). По этим данным (минимум на двух-трех режимах) строят индикаторную диаграмму - кривую зависимости дебита от забойного давления. При этом считается, что изменение давления нагнетаемого газа на устье скважины примерно соответствует изменению давления на забое скважины. По забойным давлениям и соответствующим им дебитам жидкости при различных режимах строится кривая и экстраполяцией находится пластовое давление с определением вида уравнения притока.

Во втором случае устанавливают минимальный расход газа (без пульсации давления) с замером дебита, давления и расхода нагнетаемого газа. Затем на 20-30 % увеличивают подачу газа и проводят замеры до уменьшения дебита по сравнению с предыдущим замером. После каждого режима определяют забойные давления и по ним - уравнения притока. На практике часто пользуются исследованиями для построения регулировочных кривых - зависимостей дебита скважины ц.ж и удельного расхода нагнетаемого газа R0 (не менее чем на шести режимах).
