Процесс идет также хорошо независимо от давления. При высоком давлении могут однако возникнуть проблемы с образованием гидратов, если температура газа становится слишком низкой (холодный климат).

Содержание H2S сырого газа ограничивается приблизительно 1,5% (объемн.) и может быть снижено до значения ниже, чем сиР-иг. Меркаптаны извлекаются селективно, COS и CS2 частично.

СОг остается в газе.

2.4.5.7.2. Активированный уголь

Активированный уголь используют (например ACF2 в С.Е.С.А.), насыщенным оксидом железа РогОз. Реакции такие же, как и для оксида железа. Газ, подлежащий обработке, должен иметь относительную влажность от 50 до 90%. Количество кислорода, который вводится одновременно с газом, должно быть заключено между 1,3 - 2 раза по стехиометрии. Рабочая температура меняется от 20 до 60°С. НгЗ улавливается в виде элементарной серы в порах активированного угля.

Концентрация НгЗ очищенного газа может достигнуть 0,1 мг • м-(н) при адсорбционной вместимости угля по сере 40 весовых %.

Регенерация:

Можно десорбировать находящуюся в порах серу при высокой температуре (350°С). Используют пар или горячий газ. Регенерируют на месте при со-дерхшнии НгЗ в сыром газе от 60 до 10ОО мг • м (н). Начальная адсорбционная вместимость угля с 40% снижается после регенерации приблизительно до 25%. При содержании НгЗ меньше 60 мг • м-з( н) использованный уголь выбрасывается или регенерируется в другом месте.

2.4.5.7.3. Молекулярные сита

Молекулярные сита (кристаллические алюмосиликаты) имеют при низкой температуре большое сходство для таких полярных молекул, как НгЗ, НгО и меркаптаны, и меньше для СОг-

Вода всегда абсорбируется в первую очередь. В случае извлечения кислых компонентов из влажного газа необхот1мо снизить влагосодержание газа ниже 0,3 г • м-, чтобы не увеличивать количество молекулярных сит.

Применение

Снижение содержания тяжелых компонентое

Извлечение СОг из природного газа

6А-5А

Осушка природных газов

Извлечение НгЗ из природного газа

6А-5А

Извлечение R3H из природного газа

Снижение содержания кислых компонентов в

С. Н. г. (НгЗ + СОг)

Снабжение Ж. П. Г.

6А-5А

Различные типы сит используются в зависимости от примесей, которые необходимо извлечь, и их концентраций.

Обычно извлечение сернистых компонентов осуществляется из газа, неочищенного от СОг. Извлечение СОг возможно из обессеренного газа, чтобы снизить его содержание с максимального значения в 1,5 объемных % до очень низких значений. НгЗ извлекается до содержания меньше, чем 1 <мР • м-з.

Принципиальная упрощенная схема представлена на рисунке с. 329. Может быть использовано несколько адсорберов, от двух до четырех и более. Каждый проходит полный цикл: абсорбция (20 -40°С), регенерация (нагревание, затем десорбция при 300 - 350°С) и охлаждение. Последовательность работы может быть полностью автоматизирована.

Газ регенерации, от 5 до 15% сырого газа, должен быть сожжен на факеле или вновь направлен на установку для извлечения НгЗ. Примеси, такие как тяжелые углеводороды, олефины, ароматические углеводороды, коодсорбируются и снижают эффективность извлечения НгЗ.


IV--ек1.1

*<Ht*-Qh*4i } А

I I


Обессеривание газа: способ осушки - адсорбцией активированным углем. I-Газ на обработку. II - Конденсат. Ill - Топливный газ. IV - Пополнение обработанной воды. V - Нагретый газ. VI - Газ очищенный. I - Подача воздуха в зону горения. 2 -Редуктор. 3 - Буферная емкость. 4 - Паровой котел. 5 - Циркуляционный насос. 6 - Воздушный компрессор. 7 - Фильтр. 8 -Сепаратор. 9-Подогреватель газа. 10-Байпасс. 11 - Расширительный сосуд. 12-Адсорбер с активированным углем. 13-Фильтр. 14-Байпасе фильтра.



Молекулярные сита имеют высокую стоимость и их необходимо сменять через каждые три-пять лет. Их использование возможно для извлечения H2S из газов, которые содержат 1% или меньше H2S, при небольших расходах сырого газа.

Давление не оказывает заметного влияния на абсорбционную способность сит по H2S. Она составляет несколько весовых процентов в зависимости от парциального давления H2S.

Отмечают образование COS, если сырой газ содержит СОг. Это образование может быть более или менее значительное в зависимости от типа сит.


Молекулярные сита. I - Сырой газ. II - Газ регетрации. Ill - Очищенный газ. IV -Газ регенерации. 1 - Печь для подогрева газа регенерации.

2.4.5.8. Список литературы

- A.L. Kohl et F.C. Riesenfeld. - Gas Purification. Gulf Publishing Cy. 4» ed. (1985).

- R.N. Maddox. - Gas arid Liqued Sweetening. Campbell Petroleum Series, 3* ed., Tulsa, Oklahoma, Etats-Unis (1982).

- J.A. lgas. - Selection of Gas Sweetening Processes. Comprimo Meeting. Amsterdam (november 1985).

- C. Blanc et J. Elgue. - M.D.E.A. Process selects H2S. Hydrocarbon Processing, 60,8, 111-116 Texas, Etats-Unis, (aout 1981).

- P. Grancher. - Developpements recents dans la technologie de purification des gaz. Editeur Elf Aquitaine, Pau(1983).

- H. Dumay. Traitement des gaz au moyen de pro-duits adsort)ants. Congres du gaz, A.T.G. (1974 at 1976).

- G. Jaubertou, J. Elgue. - Desulfuration selective du gaz soutire dun stockage souterrain. Congres du gaz, A.T.G. (1981).

- G.P.S.A. (Gas Processors Suppliers Association) "Engineering data Book*, Etats-Unis (1980).

2.4.6. ТОЧКА РОСЫ ПО ВОДЕ

2.4.6.1. Поведение системы вода-углеводороды

2.4.6.1.1. Влагосодержание природного газа

Поведение воды в системе углеводородов мало зависит от ее природы. Растворимость воды в углеводородах слабая и для расчета содержания паров воды в природном газе можно практически полагать, что она нулевая. Соответственно, при не-

больших давлениях для определения парциального давления воды в паровой фазе можно применять закон Рауля. Оказывается, что это методика не дает хороших результатов, так как на самом деле природные газы есть смесь углеводородов, поведение которых в паровой фазе при увеличении давления не соотввтствует идеальному. Могут быть использованы различные формы расчета влагосодержания: представление в виде графиков, формулы или таблицы.

Цифры в квадратных скобках соответствуют номерам ссылок в списке литературы, который следует ниже.

2.4.6.1.1.1. Номограмма Мак Кита

Она позволяет рассчитывать влагосодержание газа в зависимости от давления и температуры.

2.4.6.1.1.2. Таблицы Бюкачека [1]

Были предложены различные аналитические формы. Влагосодержание (НгО), выраженное в мг • м-з (н) при 0°С и 1013 мбар, определяется по формуле:

(НгО)=+В

где А и В - коэффициенты, которые зависят только от температуры; Р - абсолютное давление в бар.

- между-40°С и +40°С

А = 4 926,5573exp(0,0737433f- 0,00030673912/ В = 44,8739exp(0,053570327f- 0,00019866041 f)

- между 40°С и 90°С

А - 6 156,9611exp(0,620686f- 0,00013096345 В = 40,5058exp(0,055042799f- 0,00016553793

- между 90°С и 130°С

А = 6 156,9611 exp(0,620686f- 0,00013096345/)

В = 70,0737вхр(0,0326378940

Необходимо отметить, что эти зависимости, применимые для метана или природных газов, свободных от примесей и инертных газов, становятся неприменимыми, если газ содержит значительные количества сероводорода (HjS), углвкислого газа (СОг), азота (Мг) или тяжелых составляющих (С4, Cs и т.д.). Поправка также необходима, если газ находится в равновесии с минерализованным раствором.

Существует несколько методов, позволяющих оценить содержание паров воды в кислом газе в зависимости от его состава. Максимальное значение достигается комбинированием содержаний, определеннх независимо для части углеводородов по данным Мак Кита, для СОг гю графику Вайя и для НгЗ согласно данным Селека, Гармикаэля и Сейджа [3]

W = Y„cW„c + YcoWco. + Y„.sW„,s

W - содержание влаги, У - молярная доля.

Если молярная доля сероводорода меньше 20%, то рекомендуется пользоваться методикой Шгкрма и Кэмпбела, используя соотношение



100000 70000 50000

30000

20 000

ВЛАГОСОДЕРЖАНИЕ. мг м"


Граничная зона образования гидратов

для газа, насыщвнного парами воды

-50 -40 -30 -20 -10 О 10 20 30 40 50 60 70 80

ТЕМПЕРАТУРА, "С

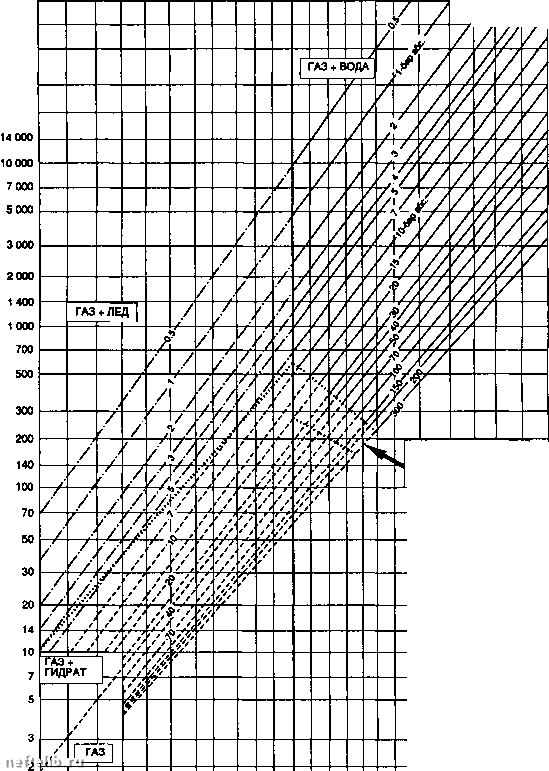

Точка росы природного газа.
