Сопрог или солрот

it 4

Пускатель в цепи статора при пониженной напряжении.

1.6.6.2.2. Снижение напряжения

реактивным сопротивлением

Такой способ запуска понижает скачок тока в сети, но может применяться только, если приводящиеся в действие машины пускаются вхолостую и имеют достаточно малый момент сопротивления при запуске: компрессоры, центробежные насосы, преобразовательный агрегат и т.д.

В самом деле, крутящий момент асинхронного двигателя зависит от квадрата напряжения питания, тогда как потребляемый ток зависит от напряжения линейно:

с;, - пусковой крутящий момент при пониженном напряжении,

Cd - то же при полном напряжении,

Ud - пусковое напряжение,

Un - номинальное рабочее напряжение,

\а - пусковой ток при пониженном напряжении, 1</ - то же при полном напряжении. Кривые на следующем рисунке иллюстрируют

- Id с;

изменение отношении г и - в зависимости от от-

ношения Ud/Un.

По ходу запуска напряжение на зажимах двигателя постепенно возрастает, в связи с чем пуск оказывается плавным.

0,9 0,8 0,7 0,6 0,5 0,4 0,3 0,2 0.1

и* и„

Кривые пуска при снижении напряжения реактивными сопротивлениями.

1.6.6.2.3. Снижение напряжения автотрансформатором

Этот способ запуска иногда позволяет согласовать снижение скачка тока в цепи и величину крутящего момента двигателя. В самом деле, представляется весьма выгодным уменьшить отношение напряжений и за счет этого в квадрате понизить скачок тока:

С С С. С

0,9 0,8 0,7 0,6 0,5 0,4 0,3 0,2 0,1

"и "

Кривая пуска при снижении напряжения автотрансфор матором.



при этом:

I;, - пусковой ток со стороны сети при пониженном напряжении.

Эти соотношения позволяют определить величину понижения напряжения в зависимости от отношения:

допустимого для сети, или от отношения:

допустимого для приводящейся в движение машины.

Кривая на стр. 94 показывает изменение uy U„ в зависимости от /1и С/С

Принцип действия и принципиальная схема (см. следую1ций рисунок):

L - замыкатель цепи,

С - замыкатель накоротко,

PN - замыкатель с нейтральными точками высокого напряжения,

AT - автотрансформатор.

Первая стадия:

Работа при пониженном напряжении за счет закрытия PN, вызывающего закрытие L


Вторая стадия:

Работа в качестве индуктивности за счет открытия PN.

Третья стадия:

Работа при полном напряжении за счет закрытия С.

Замечание:

Можно заменить автотрансформатор жидкостным реостатом, который автоматически и постепенно воспроизводит функции звезды статора путем регулировки уровня электролита в пусковой ванне.

1.6.6.3. Пуск в цепи статора с конденсатором

Этот способ сохраняет характеристики запуска двигателя при полном напряжении. Он применяется специально для синхронных двигателей, у которых необходимо оставить неизменным пусковой крутящий момент, например, в цементировочных агрегатах или установках-дробилках.

Во время фазы запуска конденсаторы предоставляют часть реактивной энергии. Мощность двигателя в связи с этим невелика. Скачок мощности в цепи тока уменьшается тем более.

Реализация этого способа является очень тонким делом. Она требует изучения системы двигатель-конденсатор с целью предупредить резонансные явления и перегрузки, вызванные самовозбуждением двигателя и механическими колебаниями системы передач.

С другой стороны, устройства управления должны быть выбраны специально под конденсатоэную коммутацию.

Иэдуктиа юл раактняная мощность

Кажуирся ио1Чиоетъ двигателя при запуске


MoufHOCTb от KOivi>HcaT0poe

. MoufHOCTb от сети

Активная ио(цностъ

Пуск С автотрансфориаторои.

Замечания:

Один вариант использования этого решения был применен для запуска нескольких синхронных двигателей. Перевозбуждение двигателя в работе снижает скачок тока при пуске. Пример дается на следующем рисунке.



112вАлрмпуа»1чо

1183 А при пуст 2чо м

1322 А при пуоа Зчо

1522 А припуск» 4-го


332 А-1-Адригатвль 332"}f 2-й

1328 А - сумм»риал силя токв 4-х двигателей

Сипа тока при запуска 4-х синхронных двигателей.

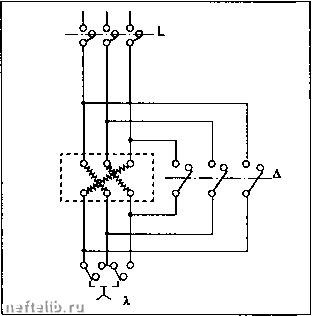

1.6.6.4. Пускатель в цепи статора с переключением со звезды на треугольник

(Для двигателей низкого напряжения и малой мощности).

Запуск: включение L и А.

После паузы одновременно открытие X и включение Д.

Напряжение на зажимах обмотки двигателя снижается в отношении:

4= =0.58

Крутя1ций момент и сила тока снижается в Зраза.


Применение подобного способа требует соблюдения некоторых мер предосторожности:

- При переходе со звезды на треуголыик возникают временные перенапряжения. Это явление, связанное с разрывом индуктивной цепи, которую представляет собой двигатель, наблюдается, когда переключение осуществляется вдали от номинальной скорости (пример - вентилятор). Если переключение производится вблизи номинальной скорости (пример - компрессор), то контр-ЭДС двигателя оказывается таковой, что перенапряжения не вызывают опасений;

- Замедление машины при переходе со звезды на т]эеугольник.В течение одного короткого мгновения между выключением замыкателя звезды и включением замыкателя треугольника двигатель оказывается без напряжения.Как следствие, машина замедляет ход.

Расчетами можно показать, что это замедление не очень существенно, так как оно вызывает резкое возргютание пика силы тока.

1.6.6.5. Изменение

крутящего момента

и силы тока

при статорном запуске

На следующем рисунке кривые иллюстрируют в качестве примера изменение крутящего момента и силы тока для случая снижения напряжения до 0,6 от номинального.

Для того, чтобы запуск оказался возможным, необходимо, чтобы момент сопротивления был не слишком велик.

с/с, 1/1.


а: кривая С<№ при полном iianpipiaiiBBi

b: кривая C(N) при сниженной налряжамв! (O.eUJ

с: кривая И№ при полной напряжанми

d: кривая Щ при сниженном напрпяаивв! (0.6UJ

е: кривая C,(N)

1.6.6.6. Пускатели в цепи ротора

1.6.6.6.1. Преимушчества роторного пуска

Подобный тип запуска позволяет разрешить грактически все проблемы, которые Moiyr возникнуть при пуске, а именно:

- снижение толчка тока в сети с увеличением крутящего момента двигателя,
