ЗАПИСКА ИСПОЛЬЗОВАНИЯ ГРАФИКОВ (стр.635 -639)

Определение диаметра трубопровода с помощью графика.

Пример: Коллективное ответвление BP: N - 10, L - 30, комфортабельность 3, S - 100 м, л - 5.

1. Нанести на график А1 соответствующие данные, написанные на листе 1.

2. От точки 1, N -10, провести параллель оси 0L*. Она пересекает кривые L - 30 в точке 2 и л - 5 в точке 3.

3. От точки 3 проводят линию параллельно QON. Она пересекает линию комфортабельности 3 в точке 4. От точки 2 проводим параллель QON. Она пересекает 0L* в точке 5 и представляет эквивалентную длину L. От точки 4 проводят параллель оси 0L*. Она пересекает 00 в точке 6, эта точка представляет расход и пересекает 2 - 5 в точке 7. Эта точка попадает в зону, где указан размер О диаметра, О - ВО.

L* А,

L-30 / /

j L-30

L* 5

L-30

1 N Q

1 N

10 3

°

/ 8-100 и

Случай графиков в двух квадратах

Построение такое же, как для точек 1 и 6.

1 N

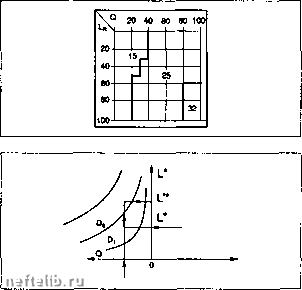

Случай ответвления МРВ/ВР, часть МРВ Нанести Lr и Q.

На пересечении линии Ц, и колонки Q найти размер D.

Модификация эквивалентной длины

В каждом отдельном случав эквивалентную длину находят на оси 0L*, чтобы исправить.

Переносят на ось 0L* новое значение эквивалентной длины L*.

Находят новый размер О, как указано на рисунке.




7.6.1.3. Сооружение ответвлений и домовых трубопроводов

7.6.1.3.1. Врезка ответвлений

В стальной трубопровод:

- врезка прямая,

- с помощью тройника.

В чугунный трубопровод:

- соединение резьбовое с цилиндрической или конической резьбой,

- разъемное кольцо (очковое)

- тройник чугунный.

Резьбовая врезка может использоваться только, если отношение диаметров врезки и трубопровода меньше или равно:

- 1/4 для серого чугуна,

- 1/3 для ковкого чугуна.

Врезка в полиэтиленовый трубопровод осуществляется

- непосредртвенно,

- с помощью тройника.

7.6.1 .ЗЛ. Используемые материалы

На выходе из общего отключающего устройства:

- в подземном положении:

сталь изолирова)«1ая,

• медь,

свинец, исключительно в существующих индивидуальных домах (кроме пропана и бутана),

• снаружи здания-полиэтилен.

- в наземным положении:

• сталь,

нержавеющая сталь (стоянки наружные),

алюминий (только снаружи здания),

медь (кроме внутренних ЕРР для размера более 25 мм, если давление больше 400 мбар).

Материал ответвления

Материал сети

Сталь

Полиэтилен РЕ

Чугун ковкий

Медь

люминий

Свинец

Изолированная (1)

Сталь

Сталь

Полиэтилен

Чугун

Медь

(2). (7)

Алюминий

(1) - битумная смола или полиэтилен,

(2) - врезка только ответвления в 15 мм,

(3) - только на сети, которая останется низкого давления (ВР/ВРА), так же как для труб иэ битумных материалов.

(4) - включая врезки в существующие сети (PVC),

(5) - только в сетях, предназначенных к обновлению и для врезки диаметром 50 мм,

(6) - врезка диаметром 100 мм,

(7) - на существующих сетях размером 25, 32, 50 мм и новых сетях диаметром 25 мм.

Рекомендации по выбору материала для ответвления.



7.6.1.3.3. Технология соединения

7.6.1.3.3.1. Часто применяемью соединения труб при сооружении ответвлений

Материал

Соединение

Спецификация

Сталь

Вход в отключающее устройство

В основном электросварка в стык (обязательно, если диаметр более 60,3 мм)

Спецификация поставщика

Выход иэ отключающего устройства

В основном сварка в стык газовая (толщина труб меньше или равна 36 мм)

ATGB521

Полиэтилен (только под землей)

Соединение электросваркой пластик-пластик. Соединение металл-лластик, механическое

ATGB527

медь

Капиллярная пайка (сильная)

ATGB524

Алюминий (только над землей)

Горячая склейка

ATGB525

Свинец

Пайка оловом

Спецификация поставщика

Тип соединений в зависимости от материала.

7.6.1.3.3.2. Соединение труб с арматурой

Труба

Арматура

Патрубок гладкий под сварку

Фланцы

Соединения сфероконические

Соединения плоские с газ. счетчиком

Патрубок гладкий полиэтиленовый

Сталь

Если />3.6 -газовая сварка.

Если / > 3.6 - электросварка

Фланец плоский

Соединение смешан-ное(1)

Соединение смешанное (1)

Соединение смешанное (1) металл-лластик, механическое, электросварка

Полиэтилен

Смешанное соединение, механическое болтовое или электросварка

шан., механ. электросварка, металл-пластик

Соединение смешанное (1), металл-пластик, болтовое

Соединение смешанное (1) металл-пластик, болтовое меха-нич.

Соединение пластик-пластик, болтовое механическое или электросварка

Медь

Патрубок соединительный сталь-медь

Фланец обычный, приваренный к трубе

Соединение смешанное (1)

Тоже

Тоже

Свинец

Патрубок соединительный сталь-медь

Обычный фланец для трубы

Тоже

Тоже

Тоже

Смешанное соединение предназначено для соединения труб из различных металлов. Соединение каждого типа трубы должно осуществлятся в соответствии с рекомендациями для соединения двух труб, приведенных в таблице. Соединение труб из чугуна и алюминия осущестеляется по рекомендациям DTU61 -1. Смазка соединения и материал соединений должны быть невосприимчивы к воздействию транспортируемого газа. Применение прокладок из фибры и кожи запрещено.

Типы соединений и аксессуары .
