1.6.1.1.2. Соединение равных сопротивлений

л сопротивлений величины г каждое, соединенных последовагелыю: R = пг,

I =м р =у!

пг пг

п сопротивлений величины г каждое, соединенных параллелыю: R = -,

Если, при том же количестве равных сопротивлений, перейти от последователыюго соединения к параллелыюму, получим соотношения:

В случае двух сопротивлений, переход от последовательного соединения к параллельному меняет, следовательно, диссипируемую мощность в четыре раза.


Мостик Уитстона.

В приведенной здесь схеме, если источник S работает, а через гальванометр G ток не идет, то сопротивления а, Ь, с, d связаны соотношением:

1.6.1.1.3. Удельные сопротивления р

Металлы

р, мкОм/см

а (температурный коэффициент)

Серебро

0,0040

Медь промышленная

1.75

0,0040

Медь электролитная

1,54

0,0041

Алюминий

0,0039

Желв.зо

10-12

0,0055

Платина

0,0038

Никель

0,0060

Свинец

19,5

0,0042

Ртуть

94,076

0,00089

Сталь

15,8

0,0039

Латунь (60 Си, 40 Zn)

8,5(15С)

0,001

Латунь (66 Си, 34 Zn)

5,5(15°С)

0,002

Бронза фосфорная

Платина родиевая (90 Pt, 10 Rh)

0,0013

Платина иридиевая (90 Pt, 10 Ir)

0,0012

Константан

49(18°С)

-0,00001до

+0,00001

Мвнганеэ

0,0000

1.6.1.2. Наиболее употребительные формулы (переменный ток)

Импеданс:

Z=Jr4(Lco-).

Реактивное сопротивление:

X = Lo-

Lo) =

для настроенного контура.

Частота (круговая):

со = 2nf = -

Формулы (1), (2) и (3) (см. таблицу на с. 83) предполагают, что напряжения и токи соответственно равны для каждой фазы.

Коэффициент мощности:

r r Р Р

СОЗф = , = = = р--

Lto-

1 Сй)

Кажущийся ток

Активный ток - I = Ifl cos ф

Реактивный ток - 1г = 1в sin ф

Эффективное напряжение - U Эффективный ток - I, в амперах.

X - реактивное сопротивление, в омах; Z - импеданс, в омах; r - сопротивление, в омах; Leo - индуктивное сопротивление, в омах (L - индуктивность, в генри);

- емкостное сопротивление, в омах (С - емкость, в фарадах);

и - разность потенциалов, в вольтах, между фазами;

и - разность потенциалов, в вольтах, между фазой и землей;

со - круговая частота, f - частота (50 герц во Франции);

Т - период;

cos ф - коэффициент мощности; Ф - сдвиг фазы тока относительно напряжения;

Р - активная мощность, в ваттах;

Ра - кажу1цаяся мощность, в вольтамперах;

Рг - реактивная мощность, в реактивных вольт-амперах.

1.6.1.2.1. Расчет коэффициента мощности cos ф

Можно вычислить средний коэффициент мощности потребления за некоторый период, для кото-



Однофазный

Двухфазный

Трехфазный

Кажущаяся мощность

= UI = Jp + p

(1) Рд = J2U\

(1) р = ,UI

Активная мощность

Р = UI cos ф

(2) Р = UICOS)

(2) Р = TsUlcosp

Реактивная мощность

Р, = UI sin ф

(3) Р, = UISiПф

(3) Р, = 7зи1апф

Простое напряжение

1/=и

"•л

Формулы для переменною тога.

рого потребление активной энергии W и реактивной энергии W, известны, что легко делается с помощью счетчиков:

СОЗф =

«9» = W

Мгновенный коэффициент мощности дается непосредственно фазометрами. Можно также определить его методом двух ваттметров (или двух однофазных счетчиков), который описывается во всех книгах по электричеству.

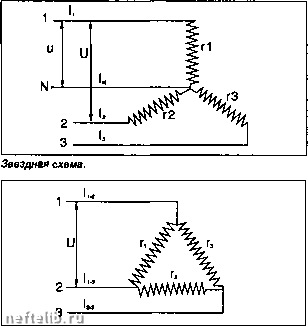

1.6.1.2.2. Трехфазная сеть


Треуголы*ая схема.

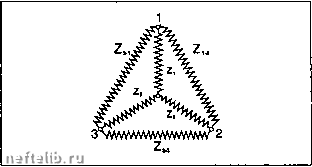

1.6.1.2.3. Эквивалентные импедансы

Три импеданса, соединенные звездой, образуют систему, эквивалентную трем импедансам, соединенным в треугольник, и наоборот.


Между этими импедансами имеются следующие соотношения:

- ZiZj + ZjZa + ZaZ, - Z3,Z,2

12 = -=- 1 = ="

Z,2-HZ23 + Z3,

- Z,Z2 + Z2Z3-HZ3Z, - Z,2Z23

Z23 = -=- 2 = -

Z12 + Z23 + Z31

- ZiZ2 +Z2Z3 + Z3Z, - Z23Z3,

31 = -=- 3 = -

Z,2+Z23 + Z3,

1.6.2. Выбор сечения

электрических кабелей

1.6.2.1. Принципы выбора

Минимальные сечения кабелей должны удовлетворять следующим условиям:

- разофев жилы кабеля должен быть совместим с тем, что допускает выбранная изоляция:

• в нормальном режиме,

• в случае короткого замыкания;

- падение напряжения на кабеле должно обеспечить нормальное функционирование объекта, которому подается ток.

Для этого необходимо определить силу тока, передаваемого в нормальном режиме, и требуется учесть следующие элементы:

- предвидимое увеличение и будущее развитие,

- коэффициент использования приемных устройств,

- коэффициент одновременности функционирования.



- производительность приемных устройств, в случае двигателей при отсутствии точных данных можно исходить из следующих практических рекомендаций по поводу технической производительности :

Мо1Цно<лъ, кВт

Производительность, %

0-15

0,75 - 0,85

15-40

0,85 - 0,90

40-75

0,90-0,92

>75

<0,92

- кажущаяся мощность:

Она требует знания коэффициента мощности.

Ориентировочные данные:

cos ф = 1 - обогрев, освещение лампами накаливания,

cos ф = 0,75 - 0,92 - электродвигатели в нормальном режиме,

cos ф = 0,30 - 0,50 - электродвигатели при включении,

cos ф = 0,85 - освещение дневного света с компенсацией,

cos ф = 0,30 - 0,50 - освещение дневного света без компенсации.

1.6.2.2. Сечение, необходимое с учетом разогрева при нормальном режиме

Максимально допустимый при нормальном режиме ток - это ток, который вызывает в состоянии термического равновесия разогрев проводников до максимально разрешенной температуры.

Она зависит от условий прокладки кабеля (на открытом воздухе, в грунте на разных глубинах заложения, на планшетах и т.д.) и условий окружающей среды (близость других кабелей, солнечное излучение, сопротивление грунта).

Для кабелей, проложенных в фунте, допустимые температуры и удельное термическое сопротивление таковы:

- проводка низкого напряжения: 20°С и 100°С • см Вт-,

- проводка среднего напряжения: 20°С и 85°С • см • Вт-.

Для проводки на планшетах на открытом воздухе допустимая температура воздуха 30°С.

Для ориентировки, в таблицах с. 85 и 86 собраны допустимые силы тока в распространенных проводниках низкого напряжения.

В случае различных удельных термических сопротивлений грунта или наличия поблизости других электрических кабелей, а также для проводки на открытом воздухе при различных температурах воздуха следует применять поправочные коэффициенты. Максимальные температуры в нормальном режиме меняются в зависимости от природы изоляции. Вообще говоря, они не должны превышать 60 - 70°С.

1.6.2.3. Сечение, необходимое с учетом разогрева

при коротком замыкании

В случае короткого замыкания через кабели проходит значительно более высокий ток, чем тот, на который они рассчитаны в нормальном режиме. Однако продолжительность прохождения высокого тока очень мала, порядка долей секунды, как правило.

Максимально допустимые в конце короткого замыкания температуры зависят от природы изоляции; они меняются примерно между 120 и 180°С.

Вообще говоря, проблемы короткого замыкания следует рассматривать для проводки среднего напряжения; при низком напряжении ограничения обычно менее жестки.

Конструкторы дают кривые конечной температуры в зависимости от природы проводника и начальной температуры.

Приближенно сечение:

в которой

S - сечение проводника, в мм, \„- сила тока при коротком замыкании, в амперах, t- продолжительность короткого замыкания, в секундах,

е,- конечная температура, в °С,

в, - начальная температура, в °С,

к - коэффициент = 11 (медь) и 7 (алюминий).

1.6.2.4. Сечение, необходимое для учета падения напряжения

Падение напряжения зависит от характеристик предполагаемых приемных устройств, в принципе это 3% для освещения, 5% для других случаев.

В случае запуска двигателей можно допустить более значительное кратковременное падение напряжения, которое не должно превышать 10-15%.

Избираемое сечение дается формулами: - для постоянного тока:

допует

- для переменного тока: • однофазного:

Рсозф-1-1а)81пф = трехфазного:

НсОЗф-Ь 1й)81Пф =

допует

допует

7з/1

при этом:

R - кажущееся сопротивление проводника при температуре функционирования, в омах на км; 1(0 - индуктивное сопротивление в омах на км зависит от изоляции и пространственного размещения. При отсутствии точных значений, данных конструктором, берут: - для трехфазных кабелей:

1(0 = 0,08 Ом км- при низком напряжении, L(o = 0,10 - 0,15 Ом кмг при среднем напряжении.
