ХшвДИЛкМ

Сиолоотднмпль


мядгх

Воздух

Котел

Примтиальная схема газификацт угля паром. Степень разложения пара равна 50 - 70%.

2.5.2.2.5.2. Газификация угля паром

Так как кокс - дорогое топливо, были предприняты исследования по адаптации циклического процесса к газификации угля.

На нижеприведенном рисунке представлена схема таких установок.

Этот процесс может быть применен лишь к очень мало коксующимся топливам (исключение -процесс Le Gaz Integral Entreprise).

Цикл состоит иэ двух фаз:

- продувка воздухом; добавка вторичного воздуха дает возможность использовать полученный генераторный газ, который нагревает патрубки, а затем поступает в топку котла;

- перегретый пар проходит через зону коксования, а затем через нефтепродукты.

Газ должен быть обработан (удаление смолы, отмывка). Можно добавить крекинг нефтепродуктов для повышения теплоты сгорания газа.

2.5.2.2.6. Использоввние кислорода

В процессах, рассмотренных в 2.5.2.2.4., использование воздуха требует наличия азота. Циклическая работа позволяет устранить это неудобство ценой некоторого усложнения и ограничения производительности.

Использование кислорода позволяет получить непрерывный процесс. Во всех типах аппаратов используется уголь.

Реакторы могут быть классифицировгшы:

эподв ливо (от 5 до 50 мм);

- кипящий (псеадоожиженный слой), топливо в гранулах) (от 4 до 8 мм);

- топливо, измельченное в порошок.

Процесс происходит при атмосферном давлении или под давлением; в последнем случае реакция благоприятствует образованию СН4.

В случае неподвижного слоя характеристики используемых углей должны быть постоянными и тщательно контролироваться, тогда как для кипящего слоя или измельченного в порошок топлива

- неподвижный слой, хорошо калиброванное топ-

вопросы плавкости или способности к коксованию не имеют особого значения.

2.5.2.2.6.1. Неподвижный слой (процесс Лурги)

Этот тип реактора, созданный более 50 лет тому назад, был в последние годы предметом усовершенствования: увеличение давления до 100 бар, удаление шлаков в жидком виде.

Угалк


Резервуар

для золы

Зола

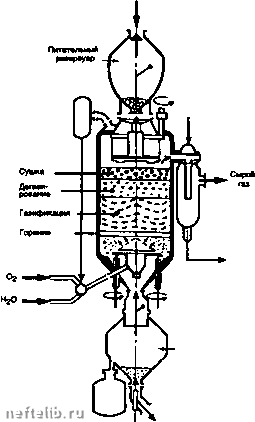

Упрощенная схема газогенератора Лурги. Сухой сырой газ: СН4 - 10 %; СО - 17 %; COg - 32 %; Нг 39 %; разные - 2 %; смолы - 1* кг/100 кг угля; давление • 30 бар.



2.5.2.2.6.2. Кипящий слой (процесс Вииклера)

Уголь


Угшшшй буншр



Зона

Киелором

дляшлма илмкдпя

уделания шлака

Упрощенная схема газогенератора Винклера. Сухой неочищенный газ: СО - 41 %; COj - 17 %; Нг - 38 %; CH4 - 2 %; разные - 2 %; смолы - нет; давление атмосферное (или 10 бар в улучшенном варианте).


Упрощенная схема газогенератора Коппер-Тотцека. Сухой неочищенный газ: СО - 53 %; СОг - 10 %; Нг - 35 %; CH4 - О %; разные - 2 %; смолы - нет; дааление атмосферное.

Водоугаланая


Сиач)

аодошланоаой

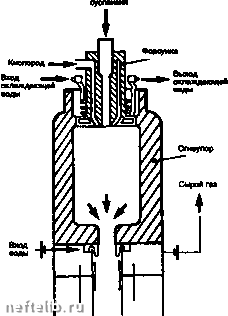

Упрощенная схема газогенератора Техас.

Сухой неочищенный газ: СО - 42 %; СОг - 22 %; Hj - 34 %;

СН - О %; разные - 2 %; смолы - нет; давление до 80 бар.

2.5.2.2.6.3. Уголь, измельченный в порошок (процессы Копперс-Тотцек и Твксако)

2.5.2.2.6.4. Усовершенствование процессов

Каждый тип был предметом различных усовер-шенствовгший. В частности, реакторы для порошкообразных углей имеют различное устройство. В таблице на стр. 357 перечислены различные процессы в стадии разработки.

2.5.2.2.6.5. Примеры процессов

В каждом случае отношение

и темпера-

тура введения флюида подбираются в зависимости от цели, для которой используется газ (химический синтез, газ 1-го семейства, изготовление смеси для приготовления газа 2-го семейства), и свойств угля.

В таблице на стр. 357 приведены примеры работы.

Работа под давлением облегчает получение газа (удаление СОг отмывкой) и уменьшает размеры установок.



Процесс

Разработчик

1) Процаосы, производные от прежних: Лурги неподвижный слой

Stagging Gasifier (жидкие шлаки) Рур 100 (работа при 100 бар)

Британская газовая корпорация

Рургаэ-Руруголь

Стиг

Коплерс

Шелл (работа при 30 бар)

Пренфло (работа при 30 бар)

Шелл

Крупп - Колперс

Винклер

Н. Т. W. (работа при 10 бар)

Рейнские заводы бурого угля

2) Новые процвссы: кипяшций слой

и-гаэ

K.R.W. (Келлог Руст-Вестингауз)

Instinjte of Gas technology Келлог Руст

Различные процессы.

Лурги

Копперо-Тотцек

Винклер

Тексако

Потребность вкислоро-деипаре

Тонна пара /тонна угля Тонна кислорода / тонна угля

0,95 0,25

0,14 0,85

0,84 0,55

0,90

Отжх.юниед

0,25

0,65

Выход

Выход газа

Энергетический выход

(давление газа в бар)

(26)

(1.4)

(1.2)

(82)

Эффективность

Примеры работы.

2.5.3. Изготовление газа первого семейства из нефтепродуктов

2.5.3.1. Общие соображения

2.5.3.1.1. Принцип

Изготовление газа первого семейства (высшая теплота сгорания около 5,2 кВт • ч • м- (н)), отвечающего различным критериям взаимозаменяемости, основанное на использовании каталитических процессов и селекционированном сырье от природных газов до легких нефтяных дистилла-тов (D.P.L.).

2.5.3.1.2. Классификация и основные характеристики (см. таблицу на стр. 358)

2.5.3.2. Аутотермические процессы (1-я группа)

2.5.3.2.1. Общие соображения

2.5.3.2.1.1. Принципы

Непрерывный процесс при низком давлении, в котором обрабатываемые углеводороды подвергаются окислительному риформингу в присутствии водяного пара; эндотермичность реакций парового риформинга {lv (2) компенсируется экзотермич-ностью реакции окисления кислородом (3) и (4).
