Иааастняк

уголь

Маталличаокм Юштура-


о оО

в в

Подотри

Обжигание

Охлаждение иааести

Принцип простой классической пвчи, отапливаемой углем.

Ислольэоеание СО:

Рециркуляция



Загрузка

Горелка -

Горалка


- Выгрузка печи

Печь "zig-zag.

Известковая печь процесса Discar".

Некоторые новые печи работают на твердом пылевидном топливе и могут быть многотопливными.

На новых печах были созданы различные системы, позволяющие улучшить качество извести и уменьшить расход энергии:

- ванные печи "zig - zag";

- рециркуляция продуктов сгорания;

- увеличение точек подачи топлива;

- наклонные наконечники топлива;

- печи с круговой ванной;

- печи с несколькими ванными и альтернативными циклами.

Иааеотняк

Горалка

уд Горелка


Подогрее

Охлаждение

Вторичный •оздах

Выгрузка иэаасти

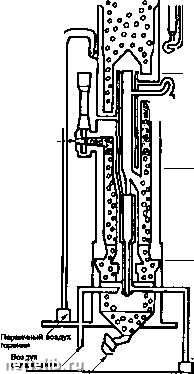

Современная кольцевая прямая печь.



бунор


Подагр»»

Обжигши»

Охл»

Boi/grx rap»HtM Boi/grx оклаждаиия

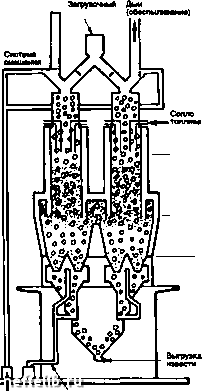

Современная прямая печь с емкостью и переменным циклом.

Новью прямью печи позволяют осуществлять равномерное производство извести очень хорошего качества и с превосходным энергетическим КПД (около 10ОО кВт • ч/т извести).

8.5.5.8.3. Вращающиеся печи

Они представляют собой цилиндр.вращающий-ся вокруг своей немного наклоненной оси (уклон от Здо5%).

Зона подогрева может состоять из решетки на входе в печь или подъемников или цепей внутри печи, способствующих теплообмену между газом и сырым известняком.

Охлаждение извести осуществляется во вращающемся холодильнике или холодильнике с решеткой.

Эти печи используют газовое, жидкое и твердое в пылевидной форме топливо. Эти печи не имеют такого достаточно хорошего энергетического КПД (1400 -1500 кВт • ч/т извести), как прямые печи, но они более гибкие, имеют более высокую произво-

Йгельность, превосходящую более 1000 т в день, чество извести очень хорошее и равномерное, без примесей, содержа1цихся в топливе (сера, например).

8.5.5.8.4. Известь во Франции

Промыишенность

Потребление в 1988 г.

тонн

Черная металлургия (с экспортом)

1 590 000

51,5

Сельское хозяйство

311 ООО

Дороги и стабилизация почвы

301 ООО

Обработка воды

207 ООО

Цветная металлургия

107 ООО

Химическая промышленность

105 000

Здания: материалы и детали кон-

71 ООО

струкции

Бумажная промышленность

89 000

Очистка дыма

38 000

Карбид кальция

35 000

Разное

105 000

Экспорт (известь сталелитейных

150 000

заводов)

Сумма

3 089 000

Потребление в тоннах (1988 г.).

Жидкое (мазут Мй 2). . . .

Газ............

676 2 339 577

19% 65% 16%

Кокс............

Обцее.........

3 592

Часовое потребление топлива (миллион кВт • ч/Р.С.1.).

Использование газа улучшает шбкость эксплуатации и позволяет на прямых печах получить известь со слабым содержанием серы.

Характеристики

Печи прямые старые

Печи прямые новые

Печи вращающиеся

Производительность, т/сут Размеры:

0 ванны, м

L или Н, м Топливо

Удельный расход, кВт ч/т Размер загружаемых камней в мм

Гибкость управления Равномерность обжига Качество извести Давление печи

20 - 200

1 -4 5-20 Твердое в кусках

1 300 40-140

Среднее Посредственное Среднее

Небольшое давление или разрежение

200 - 600

10-20 Твердое, пылевидное, жидкое, газообразное

1 ООО

30 - 200

Хорошее Хорошее Хорошее Давление до 400 мбар

200-1 ООО

2-5 50-120 Твердое, жидкое, газообразное 1 400 5-40

Очень хорошее Очень хорошее Очень хорошее Разрежение

Характвристики известковых печей.



8.5.5.9. Комбинированное производство механической энергии тепла и холода

8.5.5.9.1. Определение

Говорят "Совместная генерация", совместное произвоДСтво или комбинированное производство, цикл трансформации, в котором на основе какого-то топлива производят одновременно две полеэ-нью энергии: механическую и тепловую.

Механическая энергия используется для привода машин (вентилятор, компрессор и т.д.) или более часто электрогенераторов. Тепловая энергия сущвствует в форме теплоносителя, который лепсо использовать: пар, горячая вода, горячий воздух и т.д.

8.5.5.9.2. Различные способы использования

Характеристики установок зависят от их конечных целей. Их можно разделить на три больших класса:

Тмию

Т E-W

Элмс¥р1Мество

ТТ сг

Гммратор Тепло

Топлиао

Топлиао

Отдельное проиэаадстаб Проиэаодство комбинированное тепло/сила тепло/сила

Снабжение E.D.F. и комбтшроааинов производство.

Произаодство сил 100%


Об1чая полезная 35%

Потери сдымои15%

Соамвстное производство

100%

\-Kl5

070%

Об1цая полезная 85 % Потери с дымом 15%

Тепло imgeHcaTopa Централь E.D.F. Комбинированное производство

Использование первичной энергии.

- тепло является основным продуктом: электроэнергия (или движущаяся сила) является промежуточным продуктом, подаваемым в кабель для производства тепла Это комбинированное использование продукции часто называется "тепло-сила";

- электрическая автономия (или механическая) является основной целью. Тепло является промежуточным иногда избыточным продуктом. Этот тип установок часто называется "чзбщая энергия";

- установка обеспечивает только часть потребностей. /Дополнение осуществляется: электро-энертоеи t.D.F. и теплом классической котельной.

8.5.5Э.З. Приводные машины

Сердце системы совместной генерации - приводная машина: она производит механическую энергию.

Ее термические выбросы используются для производства тепла Различают две категории машин:

- двигатели наружного сгорания (паровые турбины с противодавлением). Топливо сжигается в котле. Произведенный пар дросселируется в турбине - производящем элементе системы. Выхлопной пар используется для производства тепла Общий КПД этого типа установки достигает или превосходит 90%;

- двигатели внутреннего сгорания (это поршневые двигатели и газовые турбины). Общий КПД этого типа установки достигает или превосходит 85%.

Сгорание создает газ высокой температуры и высокого давления, их энергия трансформируется в еижущую силу с помощью поршня (поршневой двигатель) или с помощью peflyiipoea-ния в турбине (газовая турбина).

Эти двигатели могут использовать только жидкое или газовое топливо.

8.5.5.9.3.1. Двигатели внутреннего сгорания См. рис. с. 804.

8.5.5.9.3.2. Газовая турбина См. рис. с. 804.

8.5.5.9.3.3. Тепловой насос с газовым двигателем

Схема (с. 805) интересна во многих случаях, когда для сушки требуется сухой воздух низкой


Однако применение тепловых насосов требует соблюдения определенных условий:

- необходимость источника холода;

- npotKpbo тепла низкого уровня, порядка

- стоимость установки немного выше.
