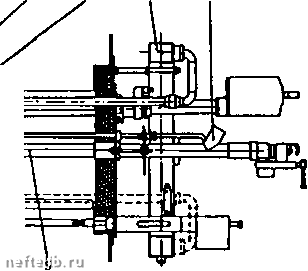

S. Плммнная коробка е. Гаэоаая горалка 7. Мааутная горалка е. Рычаг раслрвдалкталь
Жмдкоа топлиао
Ч-г-4А
Воздух
Жмдкоа топлиао
горвлка с центробежный вращением (Plllard).
Горелка с круговой подачей газа (Pillardn Foyers-Turbine).
7 £
ш }/л/
1.Гаэоаыйиаком»мк
3. Подаижноа кольцо рагулироаки потока «оадуха
4. Цилиндрический кассой приема аоздуха
5. Наружный тор газа
е. Трубный корпус - носителк горелки
7. Цилиндрическая напраалятцая аоздуха
8. Выходная роаетка
9. Подвод склеждакяцаго аоздуха к розетке
Горелка С многоструйным вспрыском.
• расхода воздуха горения в зшисимости от расхода топлива;
• расхода воды для поддержания уровня воды в котлах;
• температуры теплоносителя или температуры перегрева пара;
избытка воздуха горения путем замера содержания кислорода;
• давления в топке;
- оптимизации:
работы: предварителыюй вентиляции,
• очередности зажигания горелок,
безопасности: наличия пламени, отсутствие воды, расхода теплоносителя, давления (воздух, газ, пар), температуры;
- контроле и регистрации:
• температуры, прозрачности и анализа продуктов сгорания,
• температуры и давления различных жидкостей;
- обработке и поддержании качества воды во избежание коррозии накипи в системах циркуляции воды и пара; питательная вода парового котла должна подвергаться нескольким обра-6oTKc«i: фильтрации, умягчению, декарбонизации, обезжелезиванию, деминерализации, термической или химической дегазации, гарантирующей анализ воды котла, который зависит от давления пара (см. таблицу ниже).
8.5.5.1.3. Типы котлов
Французский парк котлов составляет примерно 17000 единиц, общая мощность которых соответ-
ствует производству 100 ООО т/ч пара или эквивалентно ему.
Число
Мощность,
Производство
(% от парка)
(% от общего)
Паровые котлы достаточно широко используются в качестве теплоносителя, так как пар:
• менее дорогой,
• имеет большую теплоемкость (скрытую теплоту испарения),
• имеет очень хороший коэффициент теплопередачи.
С точки зрения технологии различают три принципиально различных типа котлов:
- с дымовыми трубами (60% парка);
- с водяными трубами (25% парка);
- различного типа (15% парка).
8.5.5.1.3.1. Котлы с дымовыми трубами (газотрубные котлы)(с. 765)
Эти типы котлов характеризуются:
- повышенной постоянной максимальной мощностью, достигающей 30 т/ч,
- хорошей компактностью,
- очень конкурентноспособной ценой,
широко распространены и составляют 75% аппаратов из строящихся в последние десять лет.
Эти котлы, имеющие среднюю мощность 5 т/ч, работают в основном на жидком топливе или газе.
Газ имеет значительные преимущества при прочистке и ремонте дымоходов.
Характеристика питательной воды парового котла с естественной циркуляцией, работающего под давлением меньше 55 бар, с подпиткой водой, дополнительно умягченной или декарбонизованно умягченной.
