- Регламентация

Полезно обратиться к спецификации A.T.G.C. 32.2, которая уточняет, в первую очередь, что забор воздуха из помещения на выходе из горелки запрещен. К тому же, если в вентилируемом помещении находится персонал, нельзя,чтобы суммарная концентрация подаваемой газовой смеси превосходила следующие величины:

• оксид углерода (СО) -10 р.р.т.,

• диоксид азота (МОг) -1 р.р.т.,

формальдегиды (СНг) -1 р.р.т.,

• диоксид углврода (СОг) - 2200 р.р.т.

Если суммарная концентрация СО при использовании атмосферных горелок значительно ниже 10 р.р.т., то предел концентрации СОг в 2 200 р.р.т. предюлагает, что температура воздуха не превысит бОС при использовании природного газа и 51 °С при использовании коммерческих пропана и бутана.

8.5.5.2.2.2.2. Гэнератор горячего воздуха

- Принцип и общие характеристики

Воздух, обычно забираемый внутри здания, нагревается в теплообменнике, в котором циркулируют продукты сгорания. КПД этих аппаратов изменяется от 80 до 90% P.C.I.

Этот тип генератора состоит из следующих элементов (см. рисунок):

горелка (1)

• пламя (2),

камера сгорания(3)


Наземный генератор


Подвесной генератор

Примечание: подвесные генераторы имеют аналогичную конфигурацию, но без "основания". Выход горячего воздуха осуществляется с помощью диффузора, немного ориентированного вниз.

Воздухонагреватель.

• турбулентный теплообменник (4),

• центробежный вентилятор (5),

электродвигатель вентилятора (6),

заборная решетка (7),

• выброс продуктов сгорания (8),

• решетка подачи горячего воздуха (9).

Полезная мощность аппаратов, разработанных различными изготовителями, изменяется от 50 до 1200 кВт.

Некоторью аппараты могут поднять температуру до 80°С. Наибольшая мощность достаточна для того, чтобы поднять температуру до 200С. Желательно ограничить температуру в помещении до бОС, чтобы избежать большой стратификации воздуха в нем.

Но представляется, что в этом случае необходимо иметь сеть воздуховодов, оборудованных электроконвекторами.

- Различные способы установки

Они могут устанавливаться на земле или быть подвешены, установлены в центре цеха или отнесены на его периферию.

Стараются их не усганавливать в плохо изолированных помещениях большой высоты (более 10 м).

8.5.5.2.2.2.3. Газовые воздухонагреватели

- Принципы и основные характеристики

Воздух, забранный наиболее часто внутри помещения, а иногда прямо снаружи, нагревается в теплообменнике, внутри которого движутся продукты сгорания (см. рисунок).

Забор ,..J

Теплообменник -=-W

возду7


Подача ►горячего воздуха

Подача горячего Рампа многопламенной воздуха горелки

газовая установка подогреве воздуха.



кпд этих аппаратов порядка 85% по P.C.I.

Диапазон мощностей находится в пределе от 25 до 120 кВт.

Чтобы избежать значительных колебаний температуры горячего воздуха, температура подачи остается всегда средней, обычно ниже 50°С.

Установленные в соответствии со своей мощностью воздухоподогреватели находятся друг от друга на расстоянии от 12 до 25 м. Таким образом, они заранее предназначены для небольших зданий.

- Расположение

Они поднимаются на высоту 2,5 - 3 м на периферии отапливаемого помещения и располагаются друг от друга на расстоянии 15 м.

- Регламентация

Условия, которые надо соблюдать при установке, такие же как у генератора горячего воздуха, если только это цех не под разряжением. 8.5.5.2.2.2.4. Котлы и воздухонагреватели

Речь идет об отоплении "централизованным" способом. Промежуточная жидкость воспринимает в котле часть энергии сжигания газа, транспортирует ее к отапливаемому помещению и отдает через воздухонагреватель в окружающий воздух.

Описание используемых котлов приведено в §8.5.5.1.

Промежуточные жидкости бывают четырех типов:

- пар низкого и среднего давления;

- горячая вода с максимальной температурой на выходе из котла 105°С;

- перегретая вода, температура которой остается выше 200°С;

- теплоноситель на минеральной основе (естественной или синтетической), который может работать при очень небольшом давлении до температуры 300°С без испарения. Основные элементы воздухонагревателя представлены на рисунке с. 773.

8.5.5.2.3. Радиационное отопление

8.5.5.2.3.1. Общая часть

В отоплении используется инфракрасное излучение, длина волн которого составляет примерно от 2 до 8 мкм.

Инфракрасные лучи перемещаются по прямой ЛИНИИ без значительной потери энергии, они могут отражаться и не поглощаться воздухом.

Когда лучи воспринимаются телом, они трансформируются в тепло. Основные преимущества радиационного отопления заключаются в следующем:

- не нагревается воздух, а только твердые и жидкие тела, потери через стенки и с вентиляцией незначительны;

- мощность может использоваться точно по назначению и позволяет обогревать только часть помещения;

- за счет малой инерции можно быстро поднять температуру в помещении.

8.5.5.2.3.2. Разнообразная техника

8.5.5.2.3.2.1. Светящиеся радиационные панели

- Принцип

Они выделяют лучи длиной волн X, =« 3 мкм, соответствующие температуре излучающей поверхности между 750 и 950°С. Радиация этих аппаратов имеет большую способность к проникновению, чем радиационных труб низкой температуры. Газовоздушная смесь вытекает по тонким каналам через отражательные панели. Сжигание осуществляется около наружной поверхности отражателей, поддерживая ее при высокой температуре (с. 773).

Аппараты работают при полном предварительном смешении воздуха.

Продукты сгорания, поступающие в отапливаемое помещение, не создают никакой гигиенической опасности. Они содержат пары воды, которые могут немного конденсироваться на стенках.

Промежуточный флюид

Горелка

Котел


чГорячий воздух

Котельная

Распределительная сеть

I Воздухоподогреватель I Забор воздуха

Отапливаемое здание

Котел + воздухонагреватель.

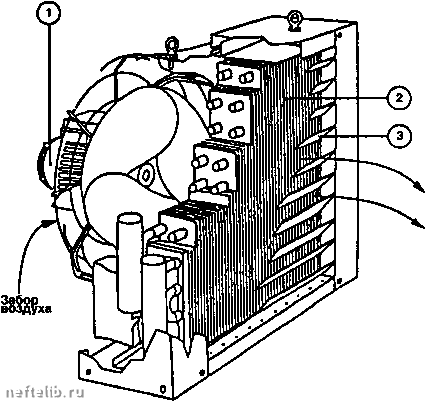

Подача

горячего

воздуха

1. Вентилятор

2. Теплообменник

3. Лопасть распределения воздуха

Воздухонагреватель.

Камера смешения

I ♦ Смеситель Вентури


Kepai

Камера сжигания

амические п/1астины

Поверхность горения


Решетка

Светящаяся радиационная панель.

Чтобы избежать конденсации, помещение может легко вентилироваться.

- Технические характеристики

- номинальная тепловая мощность - от 4 до 60 кВт;

• радиационный КПД - от 45 до 60%;

• термический КПД - 100% для P.C.I.;

• высота установки в зависимости от типа - от 3,5 до 12 м.

- Установка

Не существует общих правил расчета и установки радиационных панелей. Каждый строитель вырабатывает свои собственные правила расчета.

Во всяком случае, излучатель должен располагаться достаточно высоко, чтобы избежать всех неудобств для персонала и перегрева предметов. Минимальное расстояние до воспламеняющейся поверхности -1,5 м.
