8.2.6.2.2. Основное оборудование

8.2.6.2.2.1. Светящиеся радиационные панели

Радиационная поверхность состоит из керамических перфорированных множеством отверстий малого диаметра панели для разделения пористой поверхности.

Это оборудование применяется при низких температурах: обогрев залов, сушка и т.д.

ше имеет шероховатости, которые увеличивают передачу тепла конвекцией.


керамический перфщрированный отражатель

решетка из нержавеющей стали


Радиационная светящаяся панель.

8.2.6.2.2.2. Чашечная радиационная горелка

Это горелки, имеющие камеру сгорания в форме чашки, во внутрь которой подается предварительно смешанные полностью газ и воздух с помощью устройства, осуществляющего пристенное истечение. Горение происходит также в контакте с жаропрочной стенкой, которая может иметь тем выше температуру, чем лучше изолирована и чем боль-

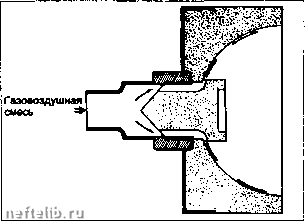

Радиационная чашечная головка.

8.2.6.2.2.3. Радиационные горелки каталитического горения

Каталитические материалы целесообразно применять во взрывоопасной атмосфере при отсутствии источника воспламенения, таких как тряпки, контакте с пористой массой, т.к. даже при температуре 1000°С большинство паров промышленных растворителей воспламеняются только во время каталитического окисления.

Коробка управления

Электрокран безопасности

Смеситель

Камера предварительного парциального смешения

рервичный воздух]:

Воздушная коробка

Наружняя часть туннеля


Пористаякаталитическая основа

Сопротивление подогрева

Защитная решетка

Контроль минимальной температуры

Воздушный фильтр

Вентилятор вторичного воздуха

Jr [Вторичный воздух]

Внутренняя часть туннеля просушивания

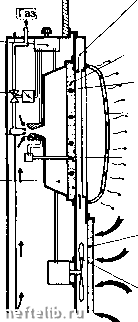

Принципиальная схема радиационной горелки Reansation с парциальным смешением газа с воздухом и принудительной конвекцией.



Поэтому каталитические горелки наиболее часто распространены в областях, связанных с покраской.

Речь идет, следователыю, об оборудовании, наиболее приспособленном для сушки краски.

8.2.6.3. Струйные горелки

Горелка "струя" - это горелка, создающая очень высокую скорость (более 100 м/с) продуктов полного или почти полного сгорания. Созданный поток высокой кинетической энергии используется для нагрева прямым воздействием или для перемешивания объема.

Давление в камере изменяется от 10 до 60 мбар и необходимо иметь:

- вентиляторы, создающие это давление;

- газ с давлением равным или больше, чем давление в камере.

С другой стороны, давление в камере определяет начальную скорость потока (струи).

В табл. 8.6 приводится порядок величин удельного напора, которых можно достичь с различными типами работающих с небольшим избытком воздуха горелок.

Струи, выходящие из горелок, починяются законам турбулентных струй (§ 8.2.1.2.).

Чтобы уточнить порядок величины расхода, подсасываемого струей исходящих из горелки продуктов сгорания, на рисунке представлено изменение относительного подсасываемого расхода в зависимости от установки инжектора при разных температурах окружающей среды и струи. Заметим, что в зависимости от различных параметров, подсасываемый расход колеблется от двух до двадцати начальных расходов струи.

Давление газа и воздуха должны быть выше потерь давления в горелке.

Тип горелки

Давление

Удельный напор, НЛ-Вт (Р. C.J.)

воздух

природный газ

Диффузионная

слабое

1 бар Юбар

9 12

Смешение в зоне горения

20 мбар*

20 мбар*

Смешение в зоне горения

55 мбар

20 мбар*

Струя (150 м/сек)

20 мбар*

20 мбар*

Струя (250 м/сек)

55 мбар*

55 мбар*

* Давление газа и воздуха должны быть выше потврь давления в горелке.

8.2.6.4. Радиантные трубы

в определенных операциях нагрева необходимо избежать попадания про/ктов сгорания в печь. Нагрев происходит, таким образом, с помощью труб, нагретых до высокой температуры циркулирующими внутри продуктами сгорания. Чтобы получить хорошее распределение температуры вдоль трубы, необходима частичная циркуляция продуктов сгорания. Применение термомеханической керамики, получившей распространение в последнее время, позволяет поддерживать требуемую высокую температуру.

8.2.6.5. Атмосферные горелки

Чистота сгорания используемых газов, особенно отсутствие серы, позволяет использовать разбавленные воздухом продукты сгорания для аэрации производственных помещений многочисленных помещений сушки.

Воздух

Пример струйной горелки.



V/100 м/с

Камера сгорания



ц: Относительный массовый расход ый струей


й всасываемый расход массовый начальный расход струи температура окружающая (К) Tq: температура начальная струи (К) D: диаметр выхода горелки X: расстояние от рессматриваемого сечения струи до выхода горелки

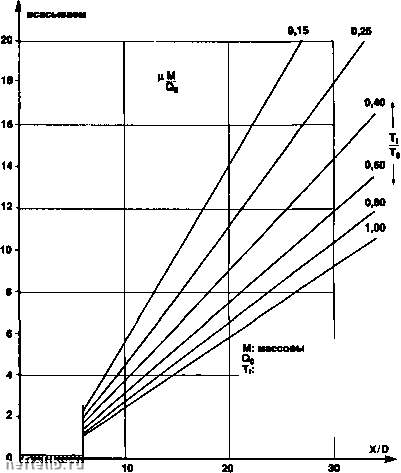

Относительный ясасьшавмый расход дозвуковой струн в зависимости от диствн1 в инжекторе при различной окружающей температуре.

Для этого применяется особый вид горелки, называемый атмосферным или (в потоке воздуха), т.к. речь идет об оборудовании, установленном непосредственно в вентиляционных коробках.

Твмпвратура получаемого газа при этом может достигать +400°С.

Определенные атмосферные горелки предназначены для дожигания сбрасываемых горючих газов при условии, что содержание кислорода сбрасываемых газов не менее 18% и твмпвратура смешения ниже 540С. Это дох<иганив осуществляется при t- 800 - бС.

Получаемые в результате горячив продукты смешения используются для сушки. Чтобы изучить проблему более детально, G.D.F. подготовил диаграмму Влажные продукты сгорания, которые представляют собой применение диаграммы Мольера влажного воздуха в этой технике использования газа; эта диаграмма находится в распоряжении дирекции исследования и новой техники.

С целью лучшего понимания на рисунке с. 696 дается твмпвратура р{1збавлвнных продуктов сгорания в зависимости от степени аэрации для начальной температуры воздуха от 10 до АО°С и относительной влажности 0.2.

Нагреваемый

воздух


дГорячий V газ

Диафрагма для повышения скорости


Лопасть отражения воздуха

Рамка подачи газа газо-воздушной смеси

Воэдухсоско>остыо

Горелка воздушных потоков.
